PhotoRobot Centerless Table CL1300 & CL850 Používateľská príručka

‍

Nasledujúci používateľský sprievodca PhotoRobot Centerless Table CL1300 a CL850 je určený na podporu zákazníkov, ktorí si nedávno zakúpili zariadenie. Je tu prehľad zariadení pre gramofóny CL1300 a CL850, vrátane podrobných informácií o hlavných komponentoch každého zariadenia a návodov na prvé použitie a nastavenie. Tieto informácie pomáhajú uľahčiť počiatočné pochopenie, základné testovanie a prevádzku PhotoRobot.

Dôležitý: Počiatočná inštalácia systému PhotoRobot musí byť vždy vykonaná oprávneným orgánom PhotoRobot. Orgány s oprávnením na inštaláciu PhotoRobot sú schváleným distribútorom alebo zástupcom samotného výrobcu.

Nota: Vždy sa pred prvým použitím pozrite na bezpečnostné informácie a pokyny PhotoRobot, ako aj na manuál, ktorý je špeciálne priložený k vášmu zariadeniu.

‍

‍

Bezcentrové gramofónové moduly CL1300 a CL850

Gratulujeme a ďakujeme k kúpe stola PhotoRobot Centerless! PhotoRobot predstavuje desaťročia priamych skúseností a inovácií v automatizovanej fotografii. Navyše, každý systém je prispôsobiteľný jedinečným potrebám vášho podnikania, pričom zároveň poskytuje celý ekosystém hotových riešení pre zákazníkov PhotoRobot. To znamená, že vždy, keď zapnete PhotoRobot, môžete si byť istí, že dosiahnete pôsobivé výsledky – ľahko, rýchlo a konzistentne v každom tréningu. Vitajte vo PhotoRobot.

‍

‍

1. Popis robota - Bezcentrový stôl CL1300, CL850

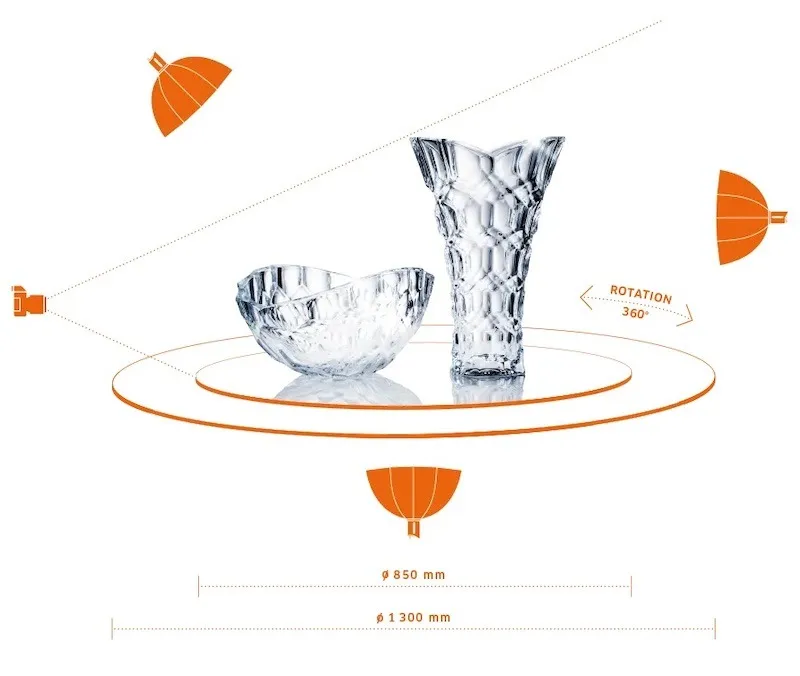

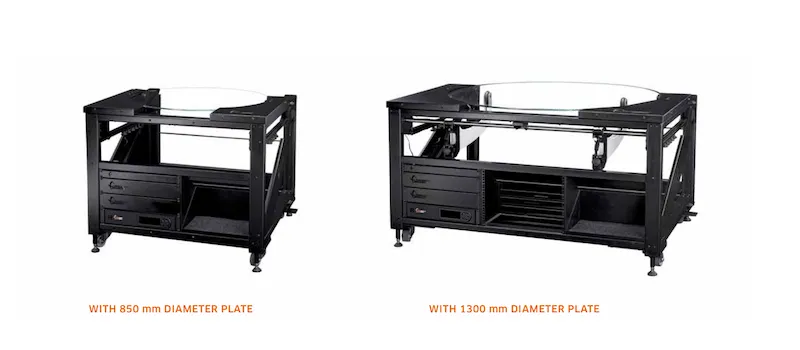

PhotoRobot Centerless Table je dostupný v dvoch modeloch: väčšom CL1300 a menšom CL850. Pre porovnanie, CL1300 má väčší rám, ktorý umožňuje vymeniteľné platne dvoch rôznych veľkostí: priemer 1300 mm a priemer 850 mm. To umožňuje použitie oboch veľkostí platní na podporu produktov rôznych veľkostí.

‍

‍

CL850 je naopak kompaktnejší s menším rámom, ktorý podporuje len jednu veľkosť platne: priemer 850 mm. Inak CL1300 a CL850 zdieľajú väčšinou identické technologické komponenty a funkcie.

‍

‍

Kľúčové technologické komponenty a vlastnosti stola PhotoRobot Centerless zahŕňajú:

• Optická otočná sklenená platňa na zachytávanie obrazu bez tieňa.
• Kalibrácia polohovacieho systému stlačením tlačidla.
• Nastavenie objektov do stredu rotácie pomocou laserom navádzaného polohovania.
• Funkcia detailného záberu na fotografovanie čiastočne alebo úplne zväčšených objektov.

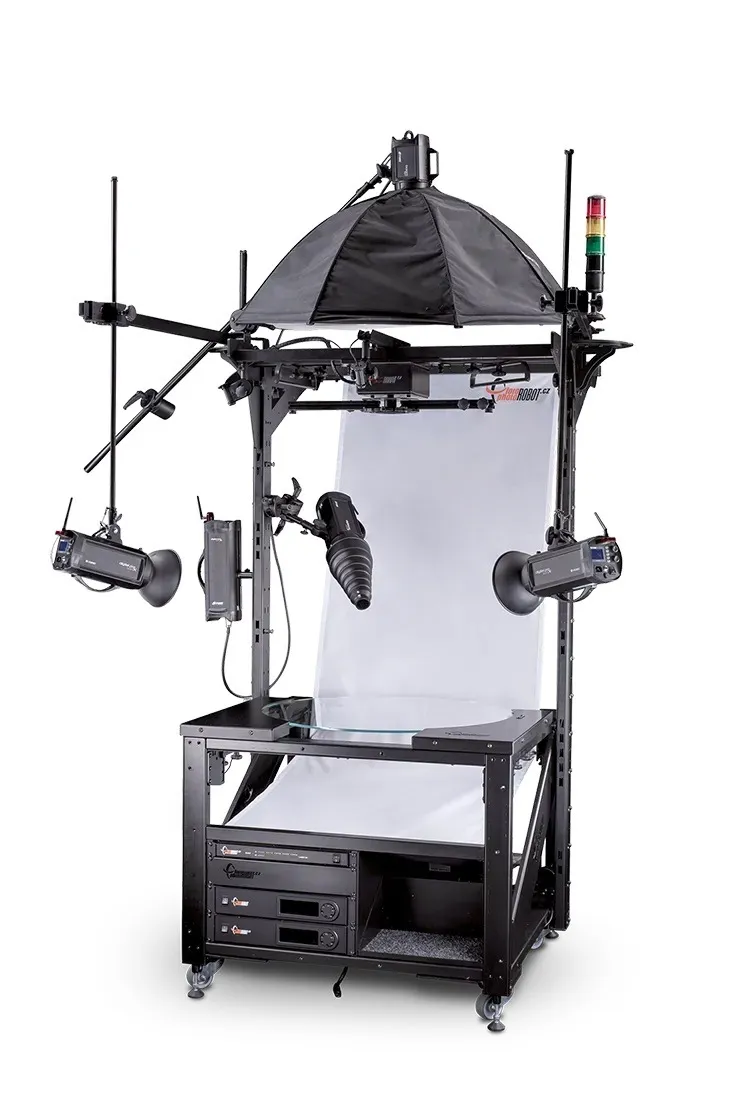

• Uprataná stavba so svetlami na držiakoch a bez káblov na zemi.
• Koliesa na vozíku pre bezproblémovú prepravu v štúdiu.
• Veľké nastaviteľné nohy na nastavenie presnej pracovnej roviny.

‍

1.1. Integrácia štúdia - Centerless Table CL1300, CL850

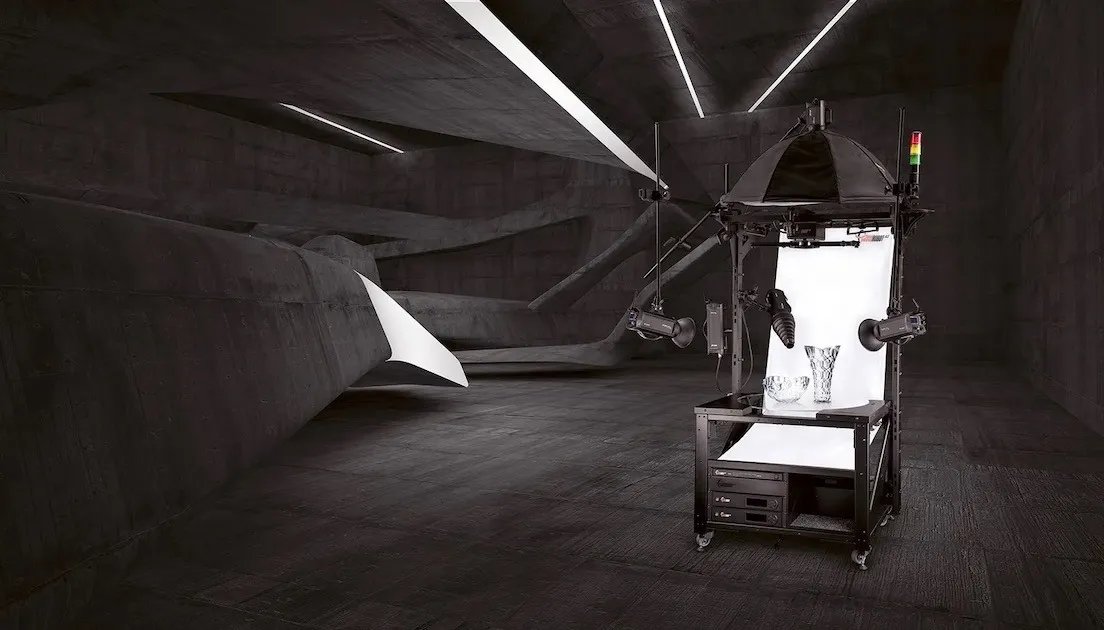

Centerless Table je univerzálne fotografické otočné zariadenie určené na fotografovanie produktov bez tieňov pri malých až stredne veľkých produktoch. Jeho cieľom je zrýchliť, zefektívniť a zjednodušiť fotografovanie objektov s akýmikoľvek fotografickými vlastnosťami: priehľadných, lesklých, svetlých a tmavých produktov. Otáčajúca sa sklenená doska dokáže inscenovať objekty veľkosti náušnice až po batožinu, zatiaľ čo rozptýlené pozadie umožňuje osvetľovať objekty zo všetkých strán počas fotografovania. To prirodzene vytvára kvalitné fotografie na čisto bielom pozadí. Podporuje tiež rýchlejšie, automatizované spracovanie a publikovanie obrázkov.

‍

‍

1.2. Hlavné komponenty stola bez centra

1.2.1. Jediný rozdiel medzi CL1300 a CL850 je šírka rámu tela stroja. Všimnite si, že širší variant predstavuje jednu z najväčších pracovných staníc na fotografické gramofóny dostupné na trhu. Je to vďaka pracovnej ploche otočného stola s priemerom 1300 mm a nosnosti až 40 kg.

‍

‍

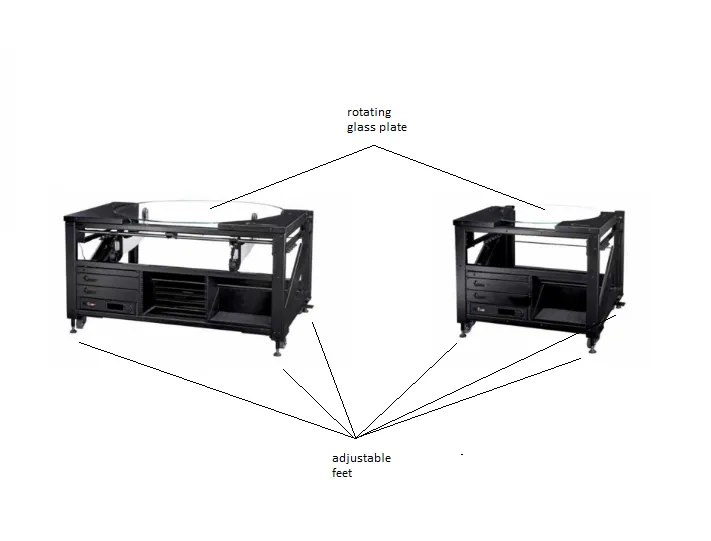

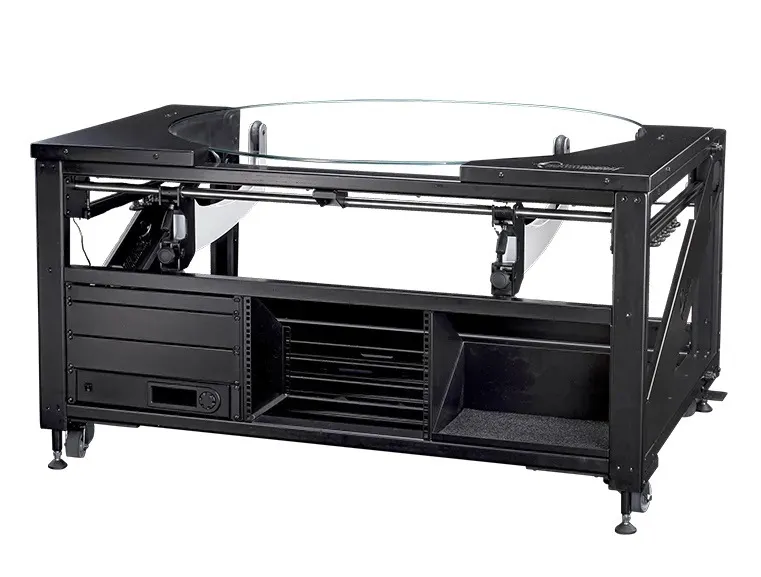

1.2.2. Obe verzie Centerless Table majú otočnú sklenenú platňu, ktorá zapadá do horného stredu rámu zariadenia. Na spodku stroja sú nastaviteľné nožičky na nastavenie presnej pracovnej roviny.

‍

‍

1.2.3. Riadiaca jednotka bezstredového stola je fyzicky nainštalovaná vo vnútri vyhradeného PhotoRobot HD racku v prednej dolnej ľavej poličke rámu stroja. Všimnite si, že riadiaca jednotka je neoddeliteľnou súčasťou zariadenia. Napája a riadi všetok pohyb zariadenia, ako aj kompatibilných robotov PhotoRobot používaných na spin fotografiu, ako sú robotické ramená, MultiCam a Cube roboty.

‍

‍

1.3. Voliteľné rozšírenie robotického ramena V8

Rozšírenie PhotoRobot Robotic Arm V8 je kompatibilné s modelmi Centerless Table CL1300 a CL850. To je navyše k kompatibilite Arm V8 s väčšinou rotačných gramofónov a zariadení PhotoRobot pre automatizovanú 360-stupňovú fotografiu. To zahŕňa kompatibilitu s Cube, Turning Platform, gramofónmi triedy C a ďalšími systémami PhotoRobot.

Ak používate CL1300 alebo CL850 s rozšírením Robotic Arm V8, pozrite si používateľskú príručku Robotic Arm V8 pre technické pokyny o montáži, prevádzke a prvom použití zariadenia.

‍

‍

1.4. Voliteľné rozšírenie Cube Robot

Ak používate voliteľné rozšírenie PhotoRobot Cube s Centerless Table, najskôr si pozrite PhotoRobot Cube User Guide pre prehľad zariadenia, vrátane návodov na zostavenie a prvé použitie.

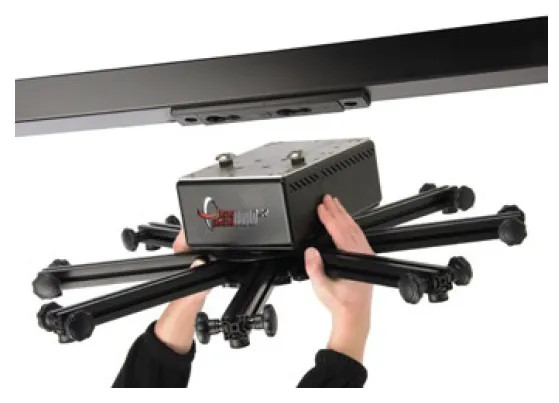

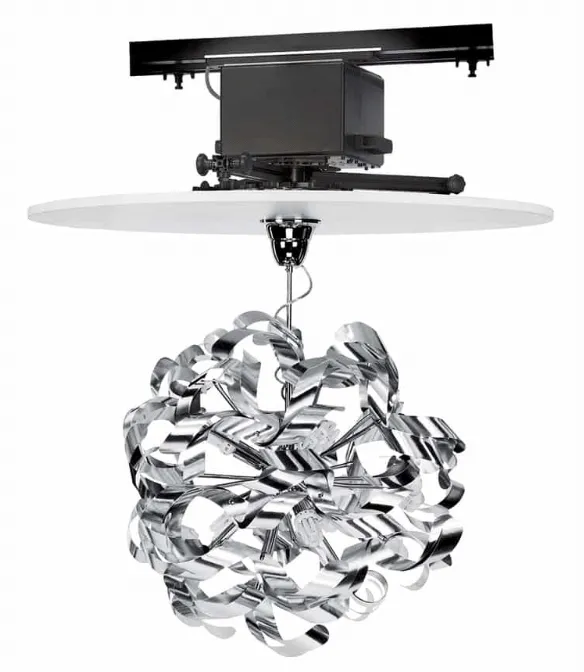

Nota: V kombinácii s Centerless Table je PhotoRobot Cube namontovaný na hornom portáli v režime zavesenia nad otočným stolom. To umožňuje zavesiť predmety vo vzduchu, ako sú kabelky, lustre, svietidlá a predmety vážiace až 130 kg. Zariadenie synchronizuje rotáciu predmetu, pohyb gramofónu, svetiel, zachytávanie kamery a ďalšie roboty, ako je robotické rameno PhotoRobot.

‍

‍

‍

2. Pred prvým použitím stola bez stredu

Pred prvým použitím PhotoRobot Centerless Table je potrebné pochopiť, že PhotoRobot je modulárna jednotka pozostávajúca z hardvérových a softvérových komponentov. Z technického hľadiska to vyžaduje, aby sa PhotoRobot pripojil cez rovnakú sieť ako počítač, ktorý ho obsluhuje. Okrem toho musí mať sieť internetové pripojenie, aby mohla prevádzkovať služby PhotoRobot, ktoré sú dostupné v cloude.

Dôležitý: Vždy sa pozrite na PhotoRobot First Use & Basic Testing na potvrdenie technických požiadaviek a podrobné pokyny na pripojenie PhotoRobot do siete.

Vo všeobecnosti potom platia nasledujúce základné prevádzkové požiadavky.

• Riadiaca jednotka sa musí pripojiť k lokálnej sieti.
• Počítač je potrebný na spustenie Service GUI alebo softvéru operátora s názvom _Controls.
• Počítač sa musí pripojiť cez rovnakú sieť ako riadiaca jednotka.
• V sieti musí byť funkčné internetové pripojenie.

‍

‍

Okrem toho je po pripojení PhotoRobot k sieti potrebné skontrolovať parametre distribučnej sústavy (napr. napätie a frekvenciu). Na to použite konektor RJ45 na zadnej strane riadiacej jednotky. Ak nastavenie riadiacej jednotky nie je v súlade s predpismi, nastavte ho tak, že manuálny prepínač napätia umiestnite na zadnú stranu riadiacej jednotky. Potom pripojte riadiacu jednotku k sieti cez ethernetový kábel pomocou konektora RJ45.

‍

‍

Potom je potrebné splniť nasledujúce požiadavky na konfiguráciu siete pre prevádzku Centerless Table.

• Server DHCP v sieti je povinný.
• Komunikácia TCP portov 7777, 7778 musí byť povolená.
• Vysielanie UDP na porte 6666 musí byť povolené.
• Pripojenie na internet je povinné.
• *. photorobot.com prístup musí byť povolený.
• as-unirobot.azurewebsites.net prístup musí byť povolený.
• Odporúča sa káblové pripojenie PhotoRobot k LAN.
• Pozrite si PhotoRobot Networking Prerequisites & Configuration na potvrdenie správneho nastavenia a riešenie problémov podľa potreby.
• Zapojte zástrčku do elektrickej zásuvky.

Nakoniec stlač hlavný vypínač na riadiacej jednotke. Keď sa stav zmení, svetlo sa zmení z blikajúceho na stabilné, čo signalizuje, že riadiaca jednotka je pripravená na prevádzku.

‍

2.1. Nájdite IP adresu PhotoRobot v LAN

Ak chcete nájsť IP adresu Centerless Table alebo akéhokoľvek zariadenia PhotoRobot, použite nasledujúce podporné aplikácie na vyhľadávanie PhotoRobot v sieti.

• Windows - frfind pre Windows
• Mac OS X - frfind pre macOS
• Android – PhotoRobot Locator v službe Google Play
• iPhone, iPad - PhotoRobot Locator v iTunes

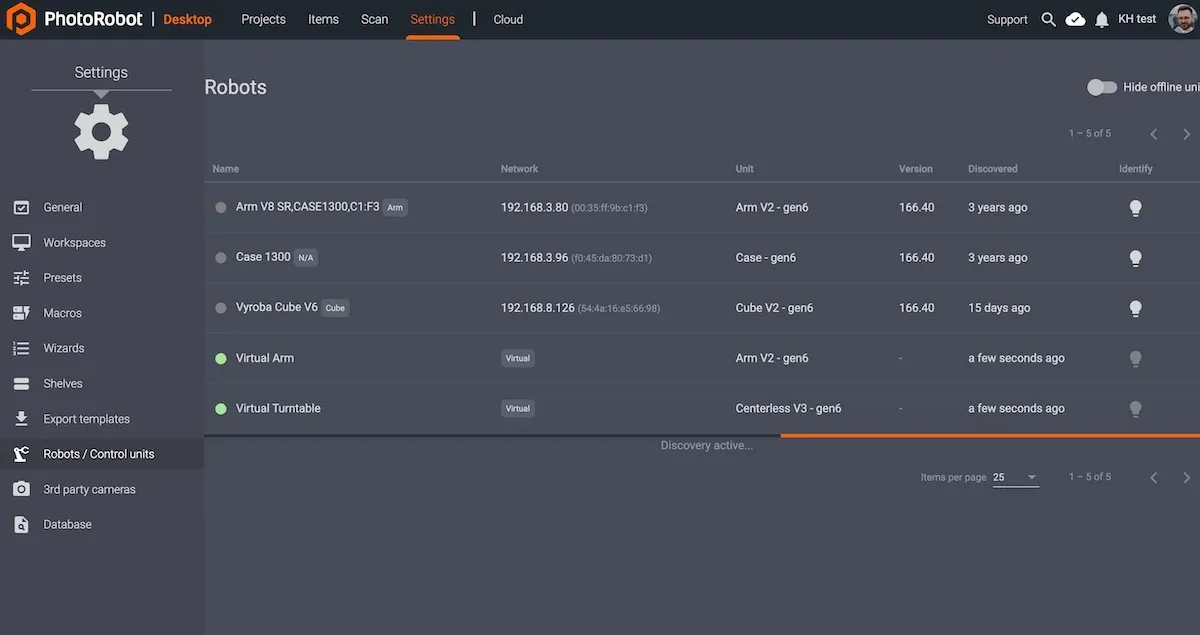

Poznámka: Po nájdení zariadenia PhotoRobot pomocou podpornej aplikácie skopírujte IP adresu. Potom vložte IP adresu PhotoRobot do akéhokoľvek webového prehliadača vo formáte URL. Ak bude úspešné, spustí sa Service GUI, ktoré zobrazí základné používateľské rozhranie na testovanie PhotoRobot.

‍

2.2. Spustiť základné testovanie bezcentrálneho stola

Po otvorení servisného GUI použite jednoduché ovládacie prvky používateľského rozhrania na najprv zapnutie motora a potom otočenie platformy do požadovaného uhla.

‍

‍

• Zapnite motory (šípka 1), skúste otočiť (šípka 2).
• Ak sa sklenená platňa otočí, vaše zariadenie PhotoRobot Centerless Table je pripravené na bežnú prevádzku.

‍

‍

3. PhotoRobot _Controls softvér

Softvér PhotoRobot Controls App ("CAPP") poskytuje plnú kontrolu nad Centerless Table CL1300 a CL850 a ďalšími zariadeniami PhotoRobot. CAPP integruje ovládanie robotov, kamier, štúdiových svetiel a postprodukcie. To zahŕňa funkcie riadenia pracovných tokov, ako aj nevyhnutné funkcie pre efektívnu automatizáciu v postprodukcii.

‍

‍

Dôležitý: Majte na pamäti, že softvér PhotoRobot Controls App nie je súčasťou doručenia zariadenia; ide o samostatný nákup od zariadenia. Stiahnuť aplikáciu PhotoRobot Controls je dostupná cez váš účet PhotoRobot.

Nota: Pri štarte po inštalácii majte na pamäti, že rozhranie sa môže automaticky spustiť v "wizard mode". Režim sprievodcu je zjednodušené používateľské rozhranie, ktoré umožňuje skenovať iba čiarové kódy na identifikáciu objektov a automatické začatie sekvencií zachytávania a následného spracovania.

Podrobné pokyny a podporu pri inštalácii a používaní softvéru PhotoRobot Controls nájdete v používateľskom manuáli PhotoRobot Getting Started.

‍

‍

4. Informačné štítky

4.1. Prehľad symbolov

‍

4.2. Štítky strojov a komponentov

Pre informačné štítky pre konkrétne stroje a komponenty pozrite sekciu Informačné štítky (3.1.) v PhotoRobot Safety Information and Instructions.
