Improtech PhotoRobot - pripravenosť na Priemysel 4.0
aplikácia PhotoRobot Controls (ďalej označovaná ako "CAPP") je navrhnutá tak, aby automatizovala procesy výroby obsahu (obrázky, videá, 360s a 3D modely). Táto príručka sa skladá zo 4 sekcií, z ktorých každá predstavuje proces:

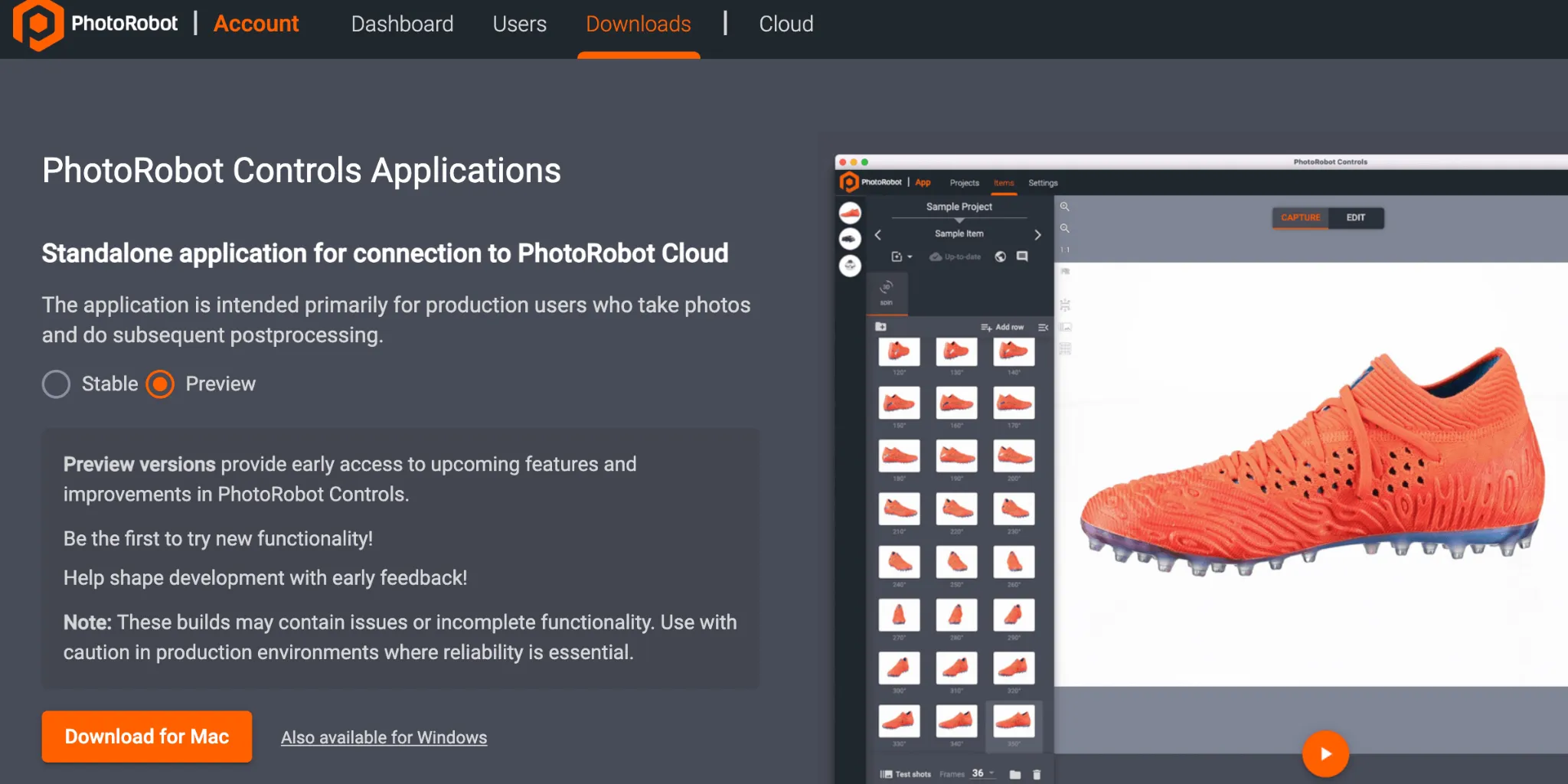

Ak chcete nainštalovať aplikáciu PhotoRobot Controls do počítača, prihláste sa do svojho účtu PhotoRobot a prejdite na Súbory na stiahnutie:
Dôležitý: Aby ste sa uistili, že CAPP komunikuje s fotoaparátom správne, zatvorte všetky ostatné programy, ktoré sa pripájajú k fotoaparátu. Nezabudnite tiež použiť kompatibilný fotoaparát. Patria sem nedávne DSLR od spoločnosti Canon a modely bezzrkadloviek.
Aby CAPP komunikoval s osvetlením, používajte kompatibilné svetlá. Patria sem dva typy svetiel: stroboskopické svetlá od FOMEI a Broncolor a akýkoľvek typ LED svetiel s podporou DMX.

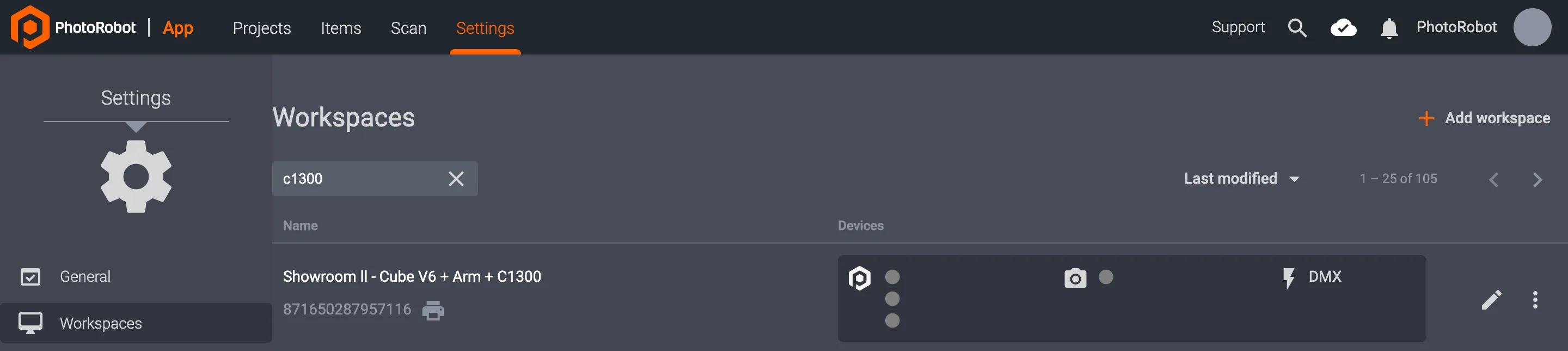

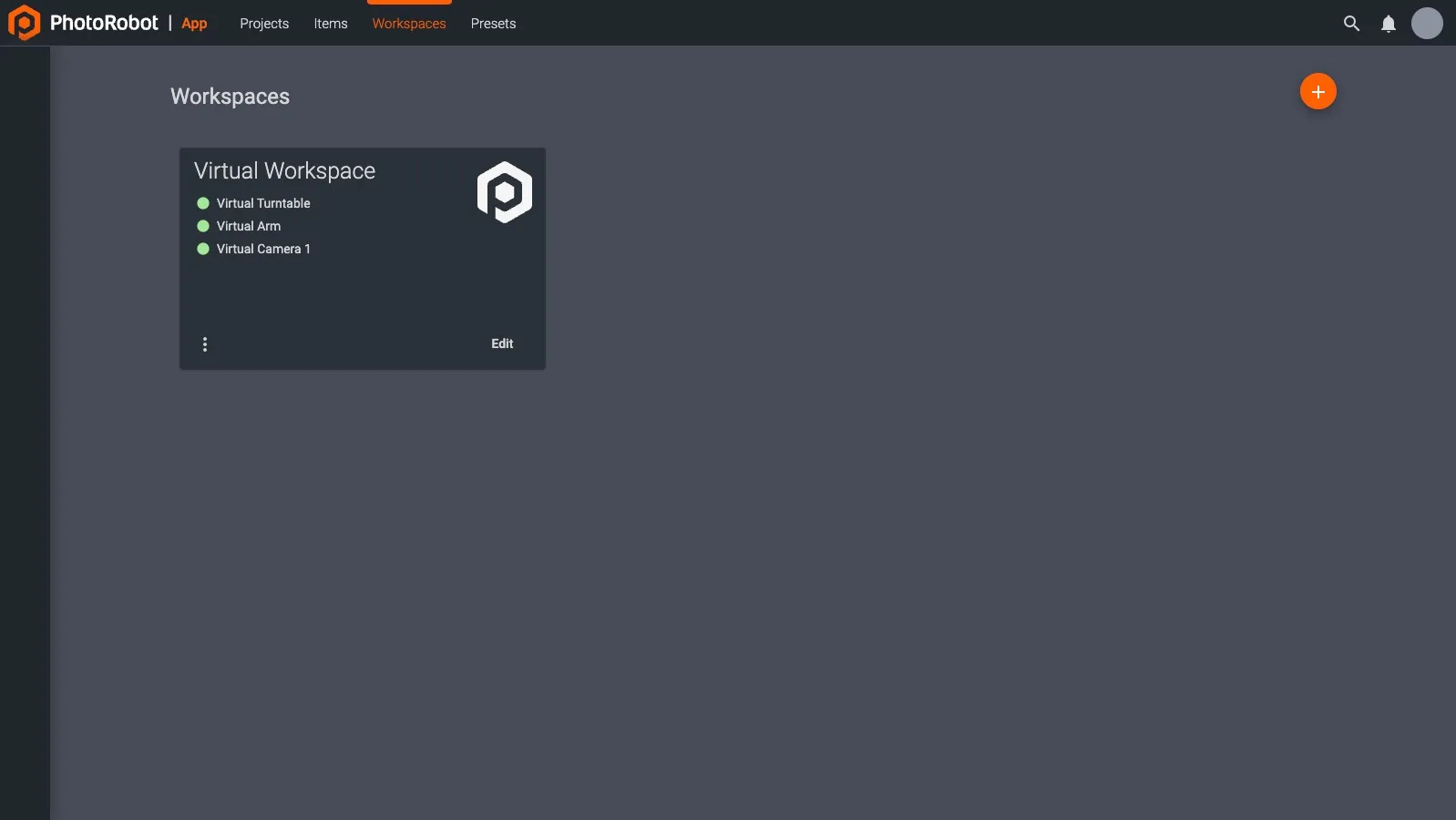

Po otvorení funkcie CAPP je zvyčajne prvá vec, ktorú používateľ urobí, vytvorenie pracovného priestoru. Pracovný priestor je zoznam hardvéru, ktorý sa používa pre konkrétnu fotenie. Môže obsahovať rôzne PhotoRobot moduly, kamery, svetlá a ďalšie príslušenstvo.
Na demo účely môžu používatelia pracovať s preddefinovaným vzorovým pracovným priestorom, ktorý je nakonfigurovaný na používanie virtuálneho hardvéru. Týmto spôsobom môžu používatelia stále experimentovať s rôznymi funkciami CAPP výberom virtuálnych robotov a kamier.
Ak chcete začať používať skutočný (na rozdiel od virtuálneho) hardvéru, uistite sa, že hardvér je pripojený k rovnakej počítačovej sieti (alebo podsiete) ako počítač, ktorý používate na ovládanie PhotoRobot. Fotoaparát musí byť pripojený k počítaču cez USB. Bezdrôtové pripojenia momentálne nie sú podporované.
Pri pridávaní hardvéru do pracovného priestoru môžete skontrolovať, či je online (a rozpoznaný spoločnosťou CAPP). Ak to chcete urobiť, pozrite sa na bodku naľavo od názvu daného zariadenia. Ak je rozpoznaná, bodka sa zmení na zelenú, ako je vidieť na nasledujúcom obrázku.
Sivá farba signalizuje, že hardvér nebol rozpoznaný alebo nie je zapnutý. Informácie o možných príčinách nájdete v príručke na riešenie problémov PhotoRobot.
V limite CAPP sú obrázky usporiadané do projektov, položiek a priečinkov.
Ak chcete začať natáčať, musíte najprv pridať nový projekt (pokiaľ ešte nemáte projekt, ktorý by ste chceli použiť), ako aj aspoň jednu položku.
( ! ) - Ak sa vyskytnú problémy, vyhľadajte ďalšiu podporu pre pripojenie kamier, robotov, svetiel a úprav v príručke na riešenie problémov PhotoRobot.

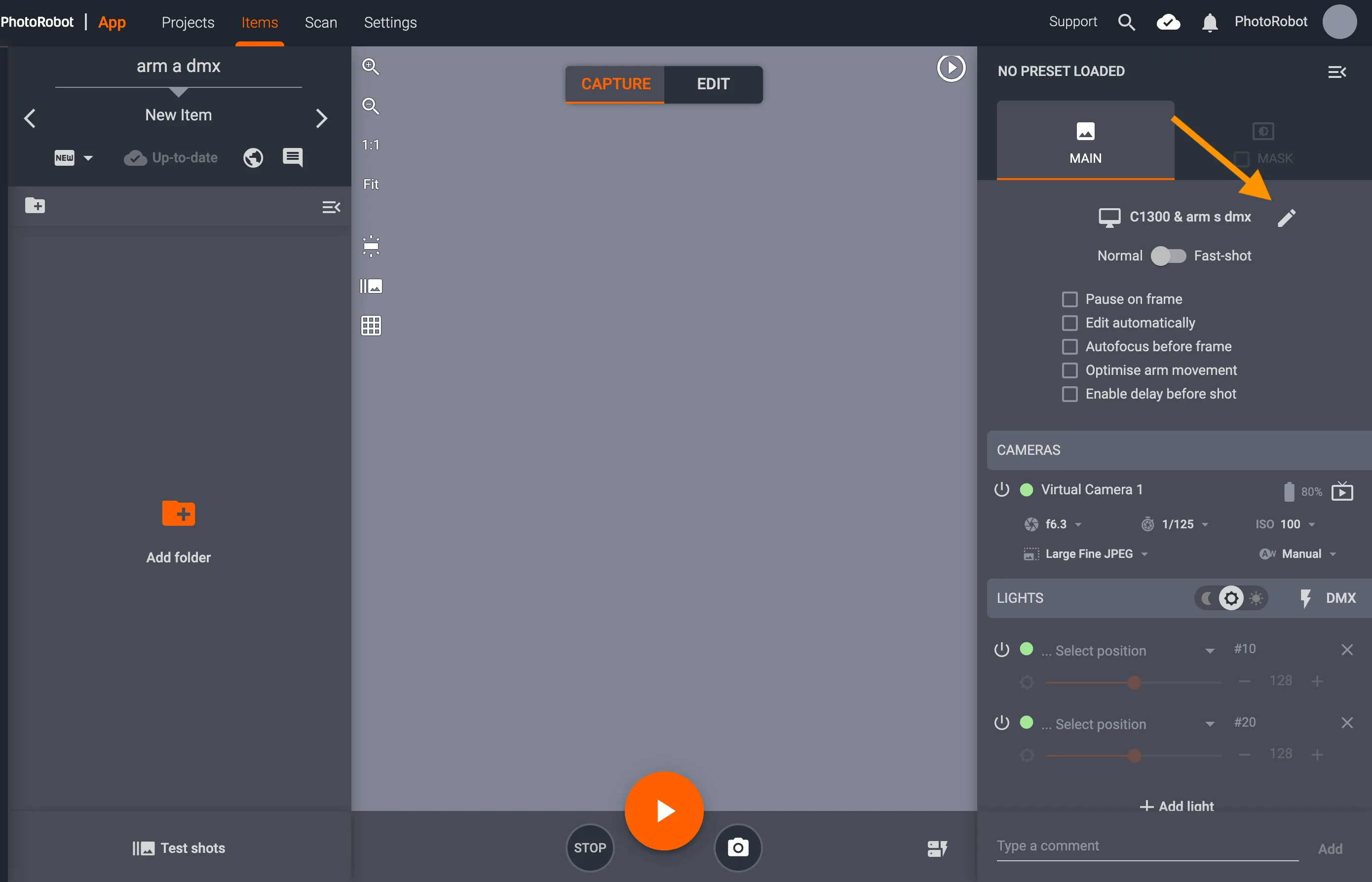

Po kliknutí na položku sa dostanete do rozhrania na zachytávanie / úpravu. Ovládacie prvky, ktoré máte k dispozícii, sa zmenia na základe toho, či je aktívny režim snímania alebo režim úprav . Režim snímania sa používa na ovládanie sekvencie fotografií, zatiaľ čo režim úprav riadi všetky následné spracovanie vykonané v rámci CAPP. Aktívny režim sa zvýrazní v hornej časti obrazovky:
Pred fotografovaním musíte vytvoriť aspoň jeden priečinok. Hlavné typy priečinkov sú točenie (používa sa pre 360° prezentácie), fotografie (pre statické obrázky) a video (pre videá).
Pri pridávaní spinového priečinka CAPP automaticky pridá zarážky (nazývané aj "snímky") na základe toho, koľko obrázkov na spin vyberiete. Predvolené číslo je 36 a toto je možné zmeniť v ľavom dolnom rohu. Pri vyššom počte zastavení bude otáčanie plynulejšie, ale zaberie aj viac úložného priestoru.

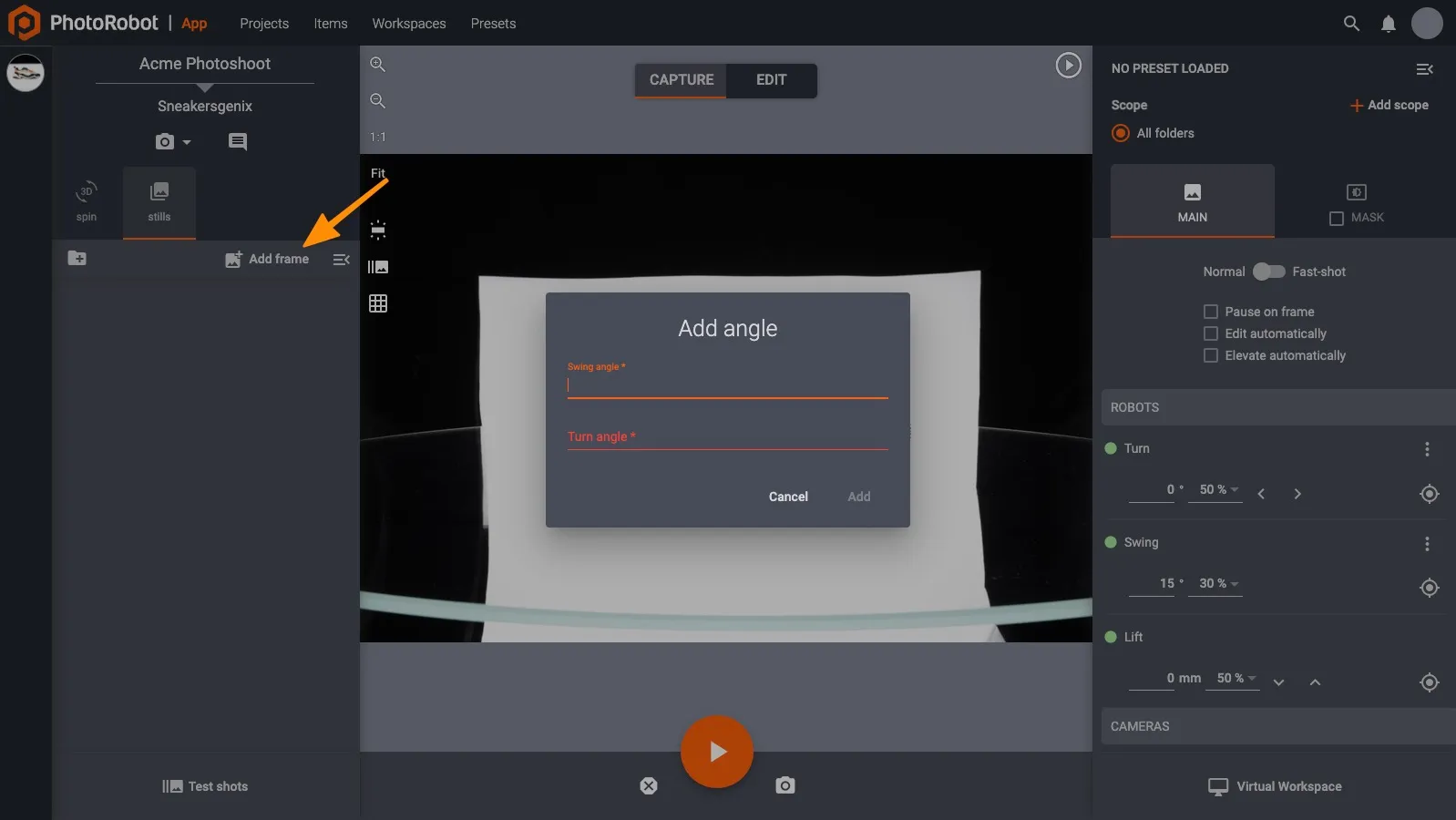

Ak vyberiete priečinok statických fotografií, musíte zastávky pridať manuálne. To bude zahŕňať uhol otáčania (uhol otáčania) a uhol výkyvu (vertikálna poloha kamery pozdĺž kruhovej trajektórie). Uhol výkyvu je dôležitý, ak používate naše robotické rameno alebo iný modul, ktorý môže zmeniť horizontálnu polohu fotoaparátu.
Pri používaní svetiel kompatibilných s CAPP môžete vybrať svetlá v pravom dolnom rohu okna režimu úprav.

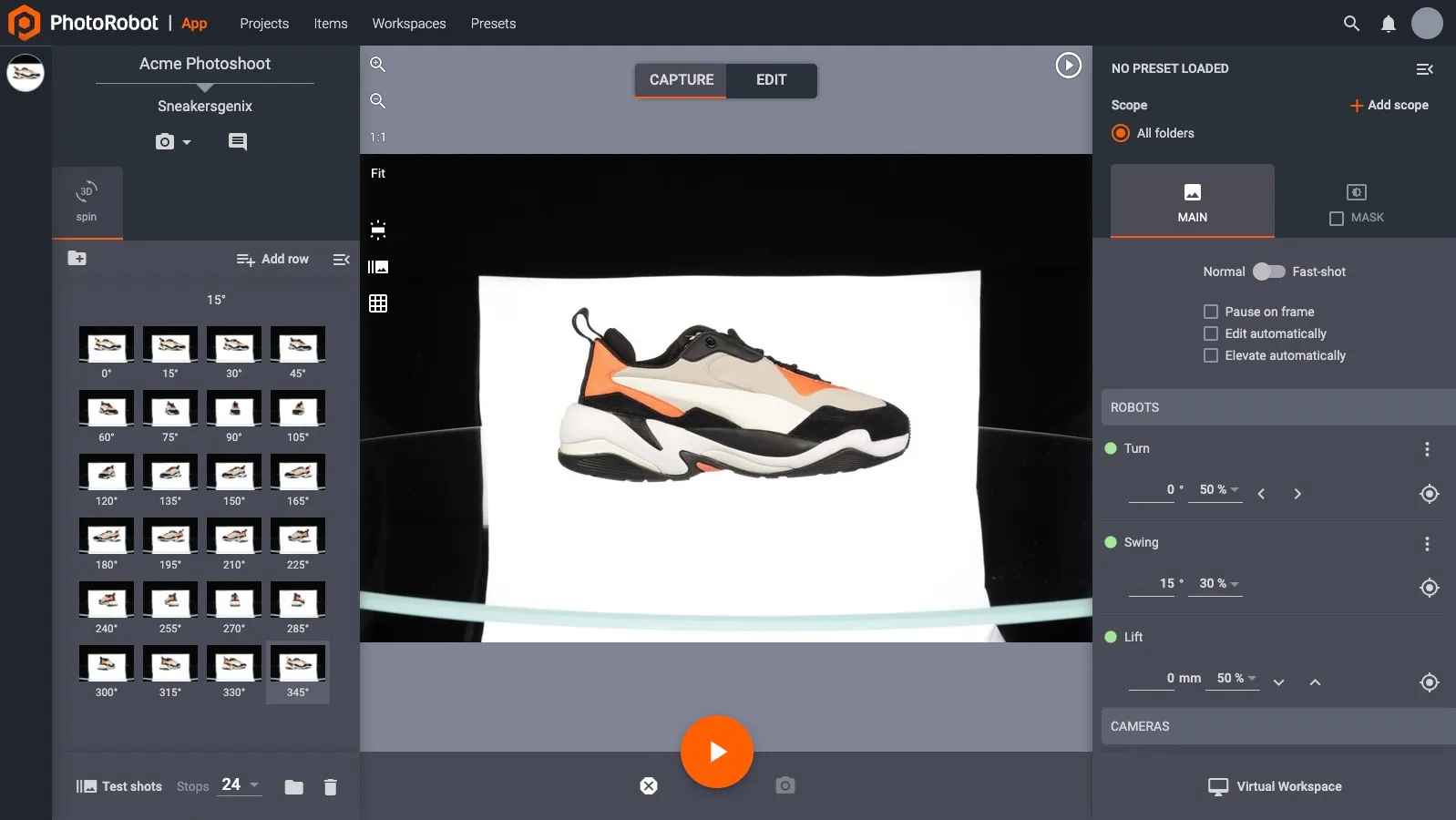

Centrálna časť rozhrania režimu snímania obsahuje okno s ukážkou, ktoré zobrazuje aktuálne vybratý obrázok (ak ste ho už nasnímali) alebo živý náhľad streamovaný z fotoaparátu.
Live View, ktorý je užitočný, ak chcete skontrolovať vyrovnanosť a zaostrenie, je možné prepnúť v oblasti ovládania kamery v centrálnej časti ovládacieho panela na pravej strane obrazovky.
Pred zhotovením konečných snímok je dobré urobiť jeden alebo viac testovacích záberov. Najjednoduchší spôsob, ako to urobiť, je stlačením klávesu T na klávesnici počítača. To vám pomôže skontrolovať, či by ste mali zmeniť nastavenia svetiel, fotoaparátu atď. Testovacie obrázky sú uložené v priečinku "test shot", ku ktorému máte prístup v ľavej dolnej časti obrazovky.

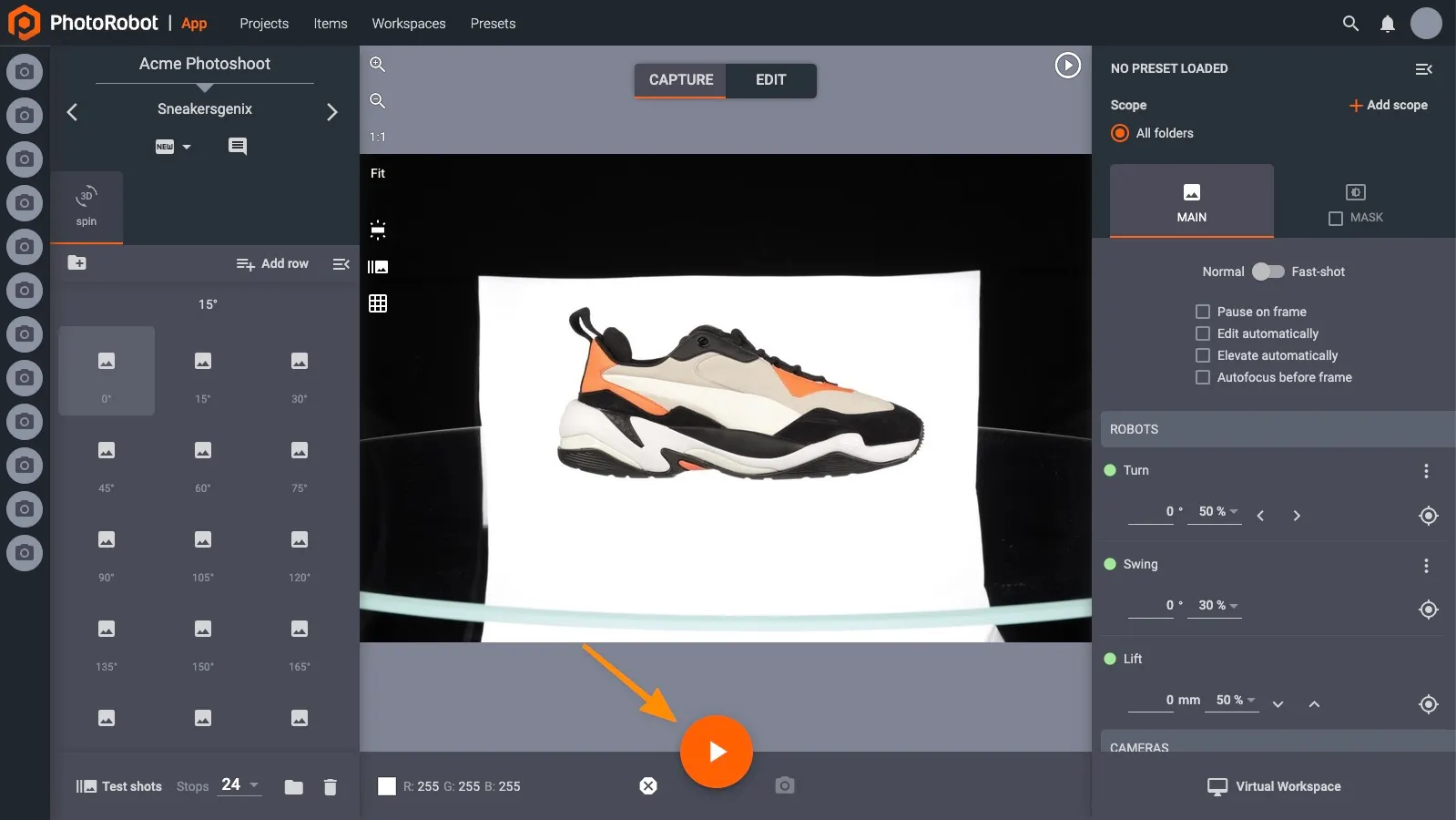

Keď ste spokojní s nastaveniami, ktoré boli overené skúšobným záberom, je čas spustiť sekvenciu fotografií. To možno spustiť stlačením medzerníka na klávesnici alebo kliknutím na tlačidlo "Štart" zobrazené na obrázku nižšie.

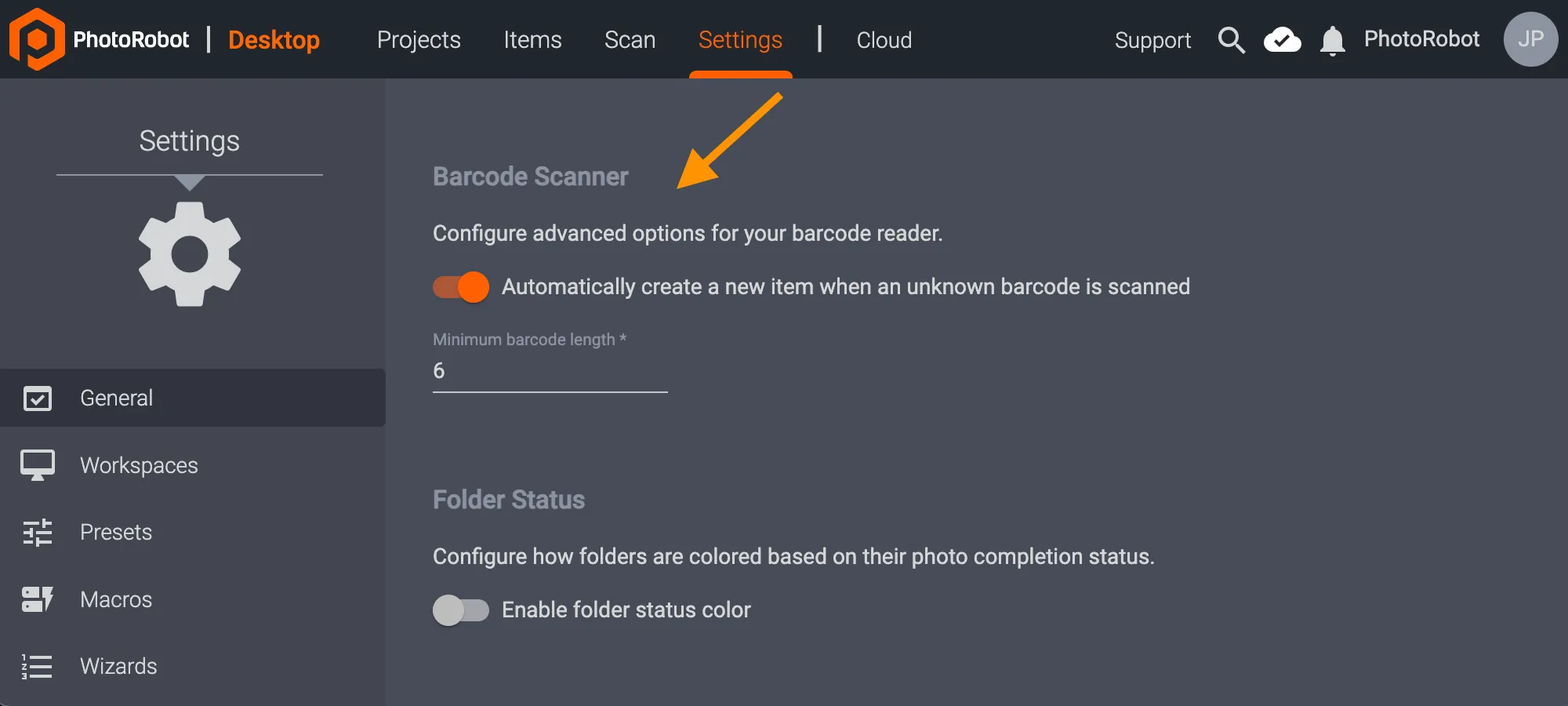

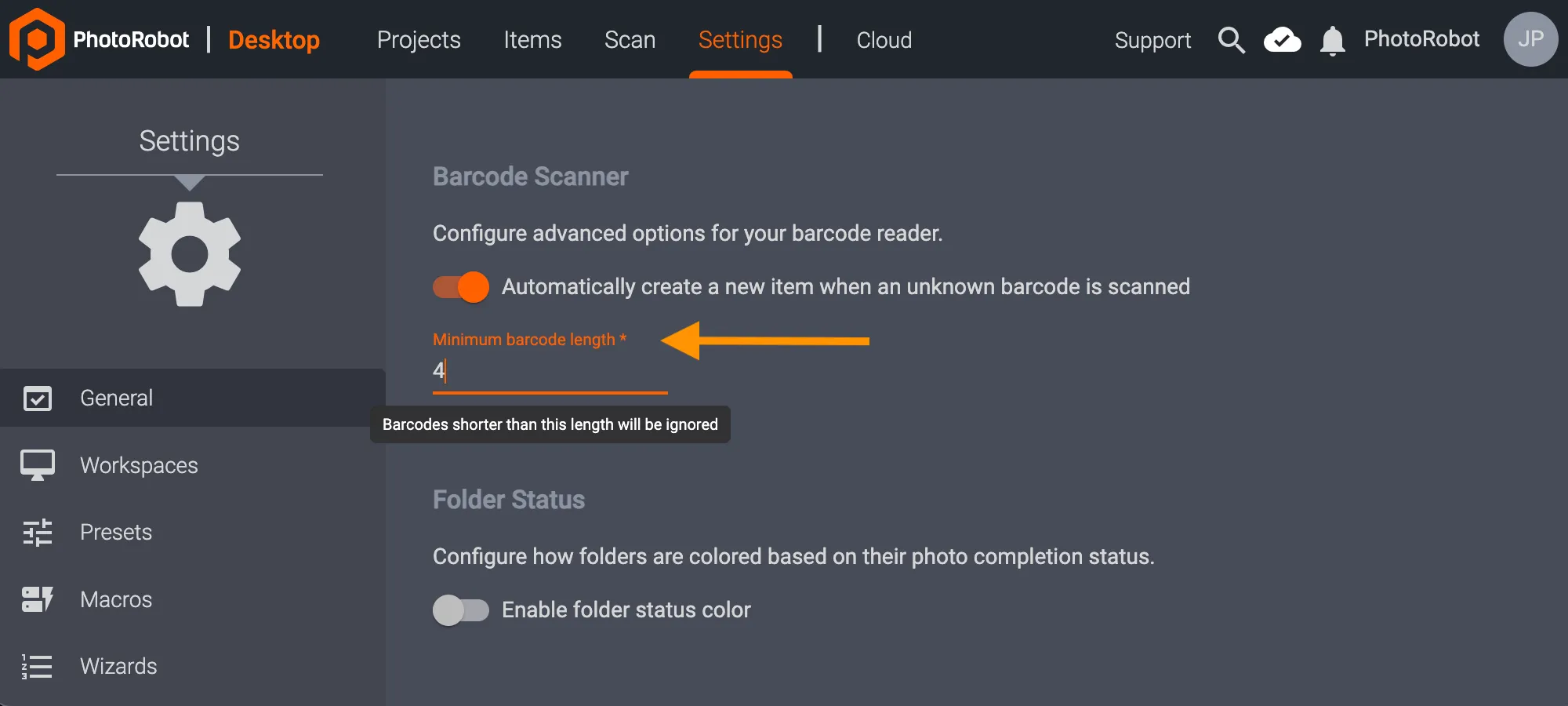

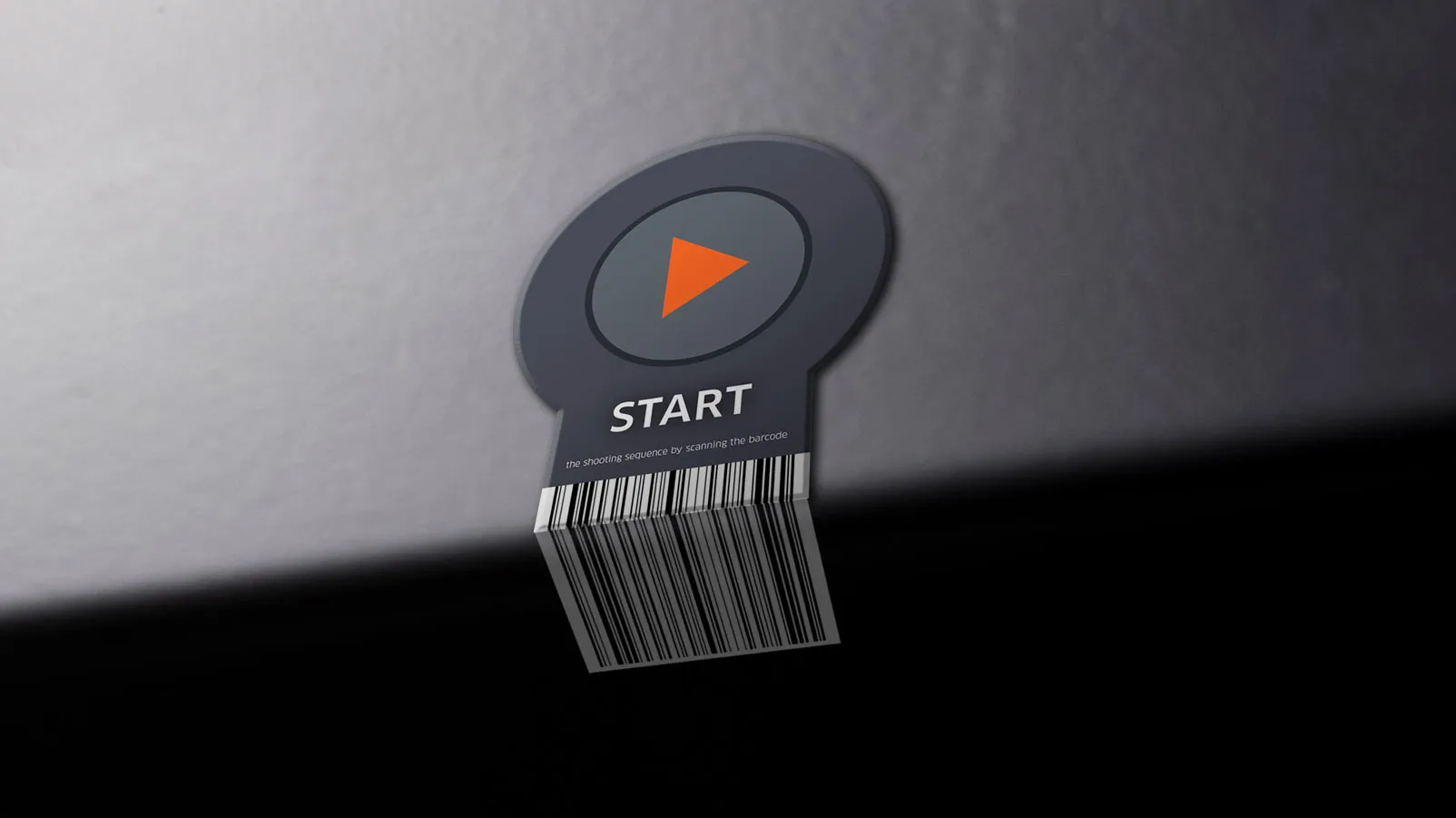

Ak máte skener čiarových kódov, môžete sekvenciu spustiť aj naskenovaním špeciálneho čiarového kódu "štart", ktorý si môžete stiahnuť tu.
Budete vedieť, že sekvencia bola úspešne dokončená, ak boli všetky miniatúry na ľavej strane vyplnené obrázkami. Osvedčeným postupom je venovať pozornosť akýmkoľvek potenciálnym zlyhaniam stroboskopických svetiel.
Ak je niektorá z miniatúr tmavšia v porovnaní s ostatnými, znížte rýchlosť otáčania alebo v prípade potreby skontrolujte stav svetiel. Potom môžete tieto obrázky označiť a znova ich presunúť bez toho, aby ste museli znova spustiť celú sekvenciu.

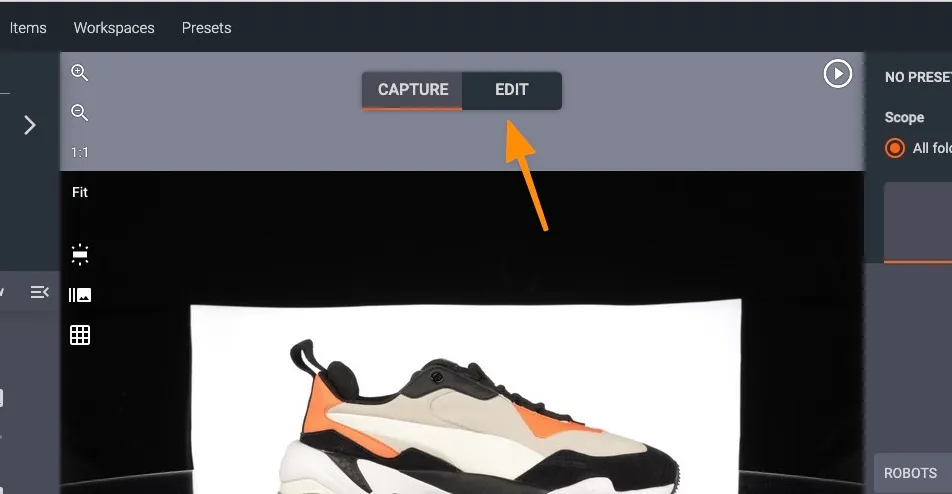

Po dokončení sekvencie snímania môžete prepnúť do režimu úprav, čo je miesto, kde budete vykonávať následné spracovanie.
Režim sprievodcu v CAPP funguje ako alternatíva k manuálnej konfigurácii hardvéru, fotoaparátu a sekvencie. Pri používaní tento režim umožňuje správcovi alebo fotografovi vytvoriť rôznych sprievodcov na zjednodušenie režimu snímania pre operátorov produkčnej linky.
Pri vytváraní sprievodca ukladá predvoľby a konfigurácie pracovného priestoru, ako aj preddefinované kroky, ktoré musia operátori vykonať. Operátori nemôžu upraviť žiadne nastavenia a musia dokončiť pokyny v každom kroku, aby mohli prejsť na ďalší proces.
Nota: Kroky sprievodcu sú definované v jazykovom formáte podobnom jazyku JavaScript a skriptované PhotoRobot konzultantmi pre vlastnú funkčnosť. Používatelia môžu tiež skriptovať základné funkcie pre počiatočné experimenty alebo jednoduché nastavenia. Technickú dokumentáciu o konfigurácii krokov sprievodcu nájdete v príručke podpory konfigurácie režimu sprievodcu.
Ak chcete získať prístup k režimu sprievodcu, otvorte ponuku Nastavenia v lokálnej aplikácii. Tu môžu používatelia načítať sprievodcov prostredníctvom ponuky na ľavej strane alebo vytvoriť nového sprievodcu pomocou Sprievodcu pridaním v pravej hornej časti rozhrania:
Možnosti na vytvorenie, úpravu alebo prispôsobenie sprievodcu zahŕňajú názov sprievodcu, názov položky, poznámky, predvoľby, pracovný priestor a kroky sprievodcu:
Nota: Ak chcete spustiť sprievodcu, musí obsahovať platné predvoľby, všetky konfigurácie pracovného priestoru a čo je najdôležitejšie, počet a názvy adresárových priečinkov. Každý z nich sa potom bude musieť zhodovať s krokmi definovanými v Sprievodcovi pre jeho správnu činnosť.
Pre informáciu, nasleduje všeobecný skript pre počiatočné experimentovanie a nastavenie zákazníkom. Zákazníci môžu použiť tento kód v sekcii Kroky na otestovanie jeho funkčnosti a spustenie základného skriptu:
[
{
"typ": "vybraná položka",
"polia": [
{
"názov": "meno"
},
{
"názov": "poznámka",
"voliteľné": pravda
}
],
"dizajn": {
"bgImage": "https://hosting. photorobot.com/images/-ML2QkR2lrhwn5SVMaEu/-Nehz_ciyDihw90EgNuy/FINAL/tqZxrqbKZ4exH6y2LFPWUw?w=1200"
}
},
{
"typ": "živý náhľad",
"názov": "Skontrolujte pozíciu",
"poznámka": "Skontrolujte, či je osoba vo výhľade.",
"cameraAngle": 15
},
{
"typ": "záchytný priečinok",
"názov": "Zachytiť spin",
"dirName": "spin"
},
{
"typ": "záchytný priečinok",
"názov": "Zachyťte fotografie",
"dirName": "fotografie"
}
]
Ak chcete spustiť sprievodcu, najprv ho priraďte k projektu a kliknite na tlačidlo Uložiť:
Po priradení Sprievodcu k projektu je možné Sprievodcu spustiť 2 spôsobmi:
Po úspešnom spustení sa na prvej obrazovke režimu sprievodcu v hornej časti zobrazí názov projektu a nižšie uvedený názov sprievodcu. Kliknutím na tlačidlo Vytvoriť spustite sprievodcu:
Po úvodnej obrazovke sprievodca zobrazí prvú fázu preddefinovaných krokov operácie. Od tohto bodu musí operátor vyplniť pokyny pre každú fázu snímania a kliknutím na tlačidlo Ďalej v dolnej časti rozhrania sprievodcu prejsť na nasledujúce kroky:
Zvyčajne prvý krok inštruuje operátora, aby nakonfiguroval kameru (alebo kamery), ktoré sa budú používať. Tu obsluha tiež kontroluje, či je výrobok správne umiestnený a či je z pohľadu kamery (kamier).
Následné kroky potom nasmerujú operátora podľa predvolieb na zachytenie daných uhlov do konkrétneho priečinka. Tieto kroky môžu zahŕňať aj pokyny na fotografovanie rôznych konfigurácií produktu, napríklad auta s otvorenými, zatvorenými dverami alebo nasnímaného z interiéru:
Okrem toho môžu sprievodcovia zobraziť poznámky pre jasnejšie vysvetlenie jednotlivých etáp. Poznámky sa nachádzajú na ľavej strane rozhrania pod názvom kroku:

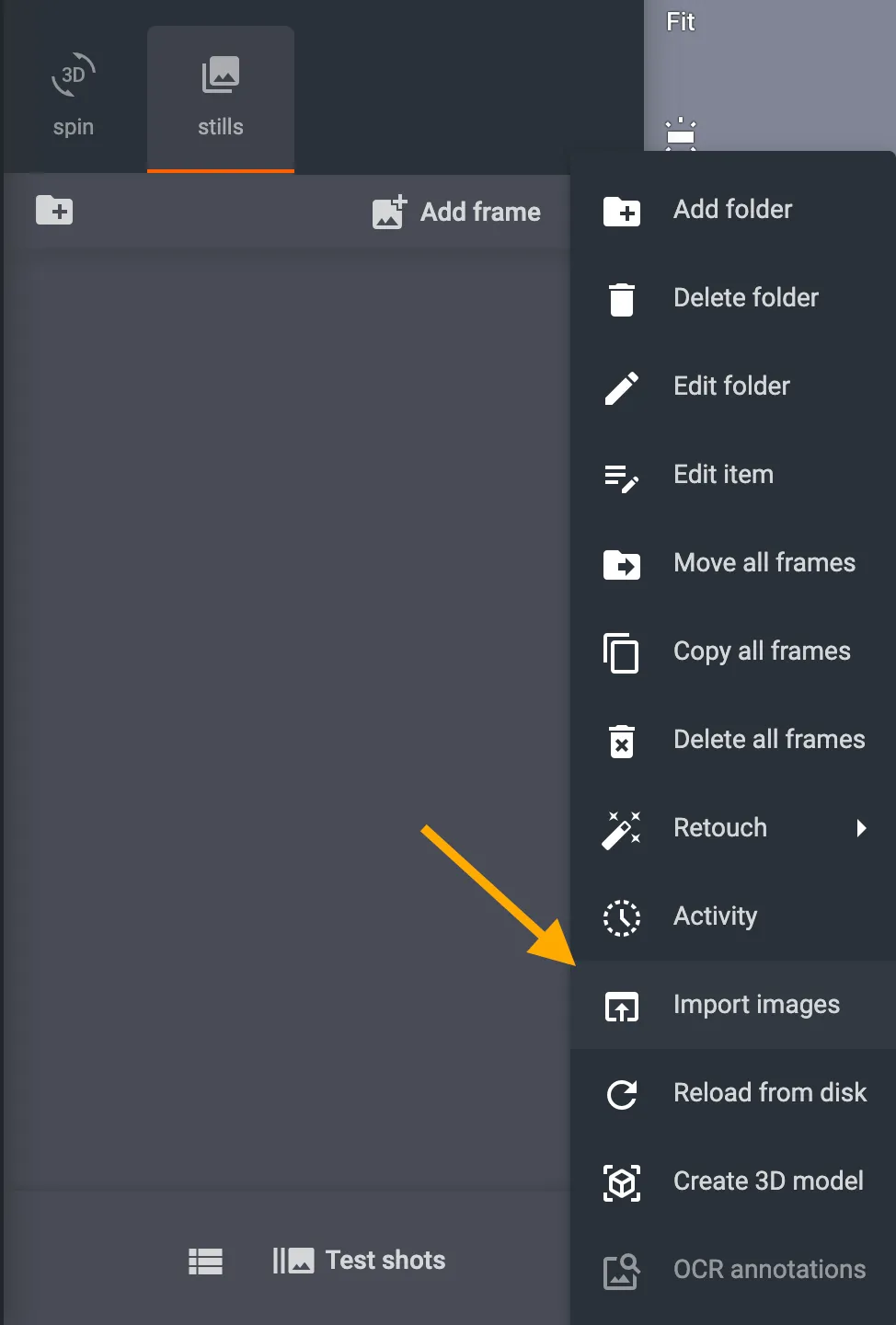

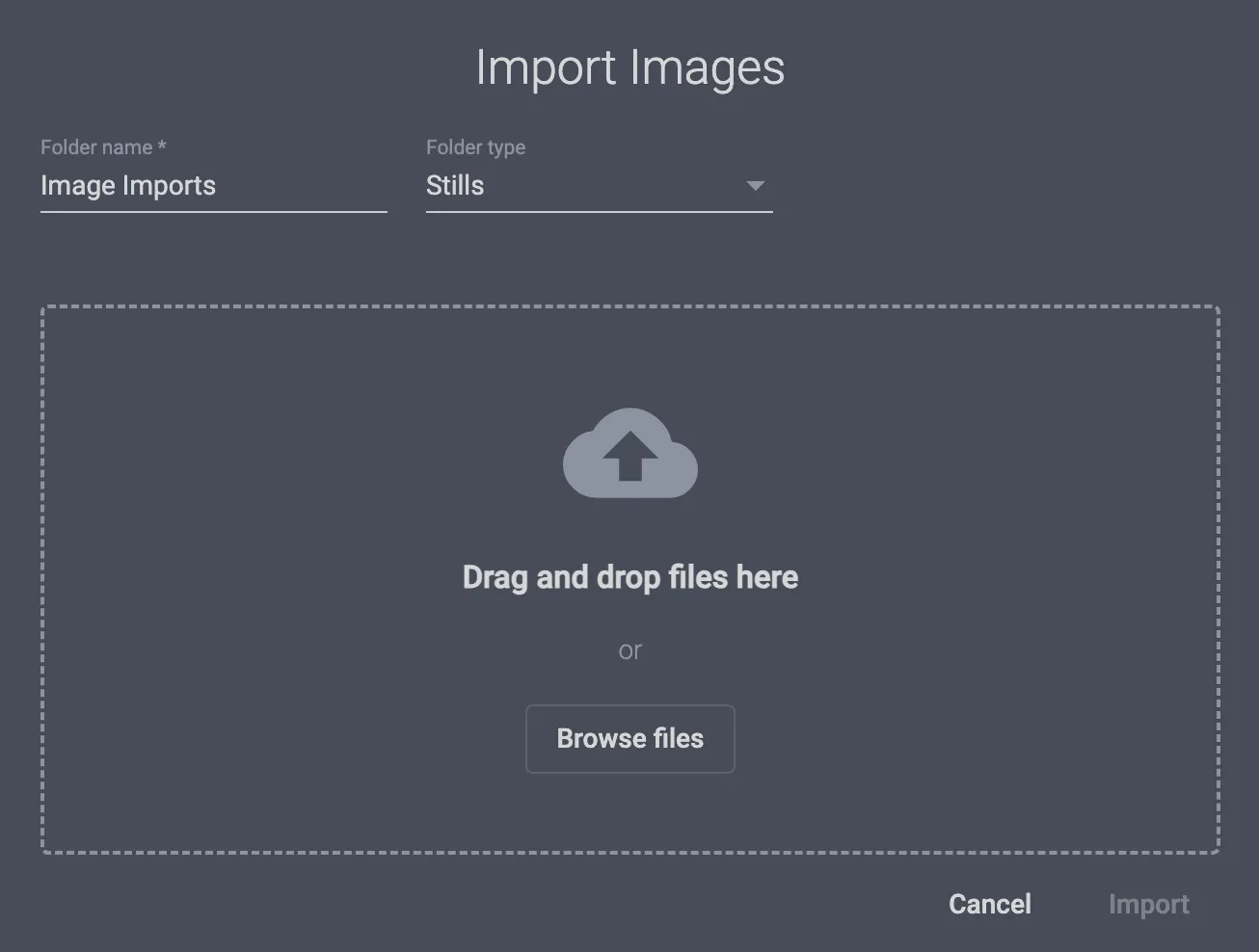

V niektorých prípadoch môže Sprievodca tiež dať operátorovi pokyn, aby zhotovil fotografie, napríklad ručným fotoaparátom, a potom importoval snímky skôr, ako bude k dispozícii možnosť Ďalej.
Po dokončení každej fázy dokončí sprievodcu nová položka v dolnej časti rozhrania:
Po dokončení sa používateľ vráti na úvodnú stránku sprievodcu. Tu môžu ukončiť sprievodcu alebo pokračovať na ďalšiu položku.
Ak chcete ukončiť sprievodcu, kliknite na ikonu účtu v pravej hornej časti rozhrania a kliknite na položku Ukončiť sprievodcu:
Ak pokračujete na inú položku existujúcu v systéme, je tiež možné načítať položky na zachytenie cez nastavenia sprievodcu zmenou prvého kroku na "type": "select-item":

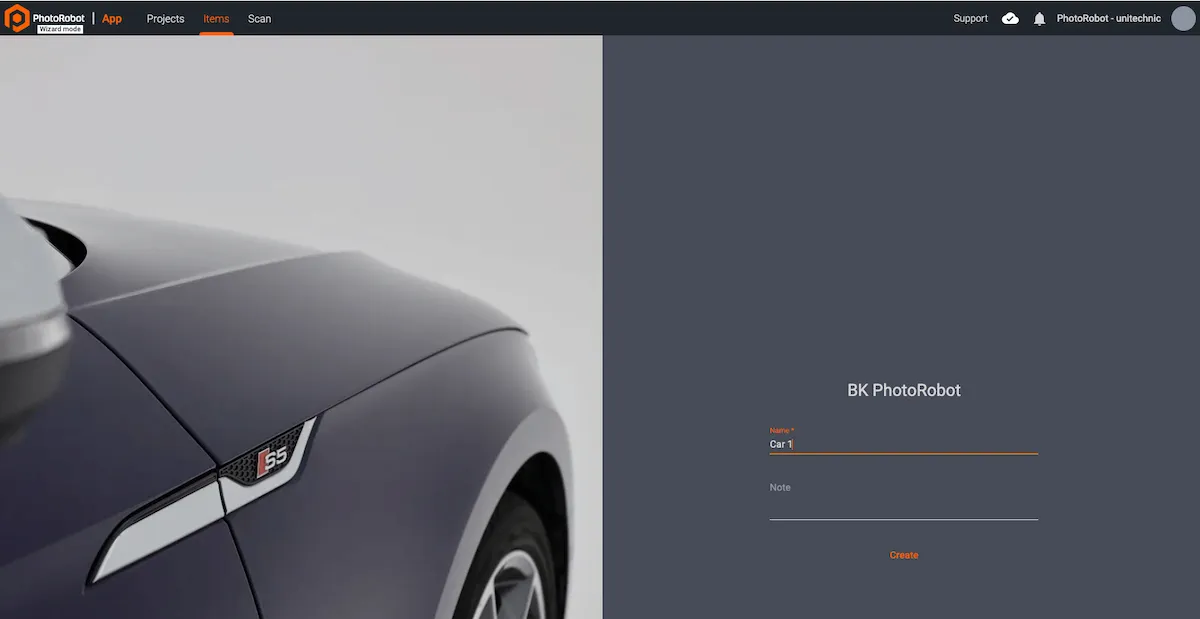

Po konfigurácii "type": "select -item" môžu používatelia vybrať položky zadaním názvu položky na úvodnej obrazovke sprievodcu:
Nakoniec je tiež možné povoliť ochranu heslom pre režim sprievodcu alebo určiť projekt, ktorý sa predvolene spustí v sprievodcovi. Tieto možnosti nájdete pri spustení CAPP tak, že prejdete na položku Nastavenia a kliknete na položku Sprievodcovia.
Horná časť možností ponuky poskytuje prepínač na automatický vstup do režimu sprievodcu po spustení CAPP. Nižšie môžu používatelia kliknúť na položku Nastaviť heslo a povoliť ochranu heslom.
Na pravej strane obrazovky môžete pridať ľubovoľný počet operácií úprav:
Niektoré z najbežnejších operácií úprav sú uvedené v hornej časti: orezanie, stred a pozadie.
Orezanie - pri orezaní obrázkov existujú tri hlavné ovládacie prvky: prepínače pre automatické orezanie, pomer strán a polstrovanie (ktoré určujú, koľko miesta je okolo fotografovaného objektu).
Stred - aj keď väčšina PhotoRobot strojov je vybavená lasermi, ktoré pomáhajú pri umiestňovaní objektov na povrchu, väčšina obrázkov bude potrebovať ďalšie softvérové centrovanie. To je obzvlášť dôležité pre 360° točenia. Keď začínate, odporúča sa ponechať zapnutú funkciu "automatického stredu", ako je vidieť na obrázku nižšie:
Pozadie - táto operácia sa používa na úpravu pozadia obrázka a v prípade potreby ho úplne odstráni. Rôzne výsledky možno dosiahnuť výberom metódy odstraňovania pozadia, metódy povodne alebo slobodomurárstva.
S odstránením pozadia podľa úrovne používatelia používajú farbu RGB (červená, zelená, modrá) každého pixelu na odstránenie farieb nad určitou prahovou hodnotou. To je výhodné pri snímaní produktov s bielym pozadím a pri zmiznutí sivobieleho pozadia.

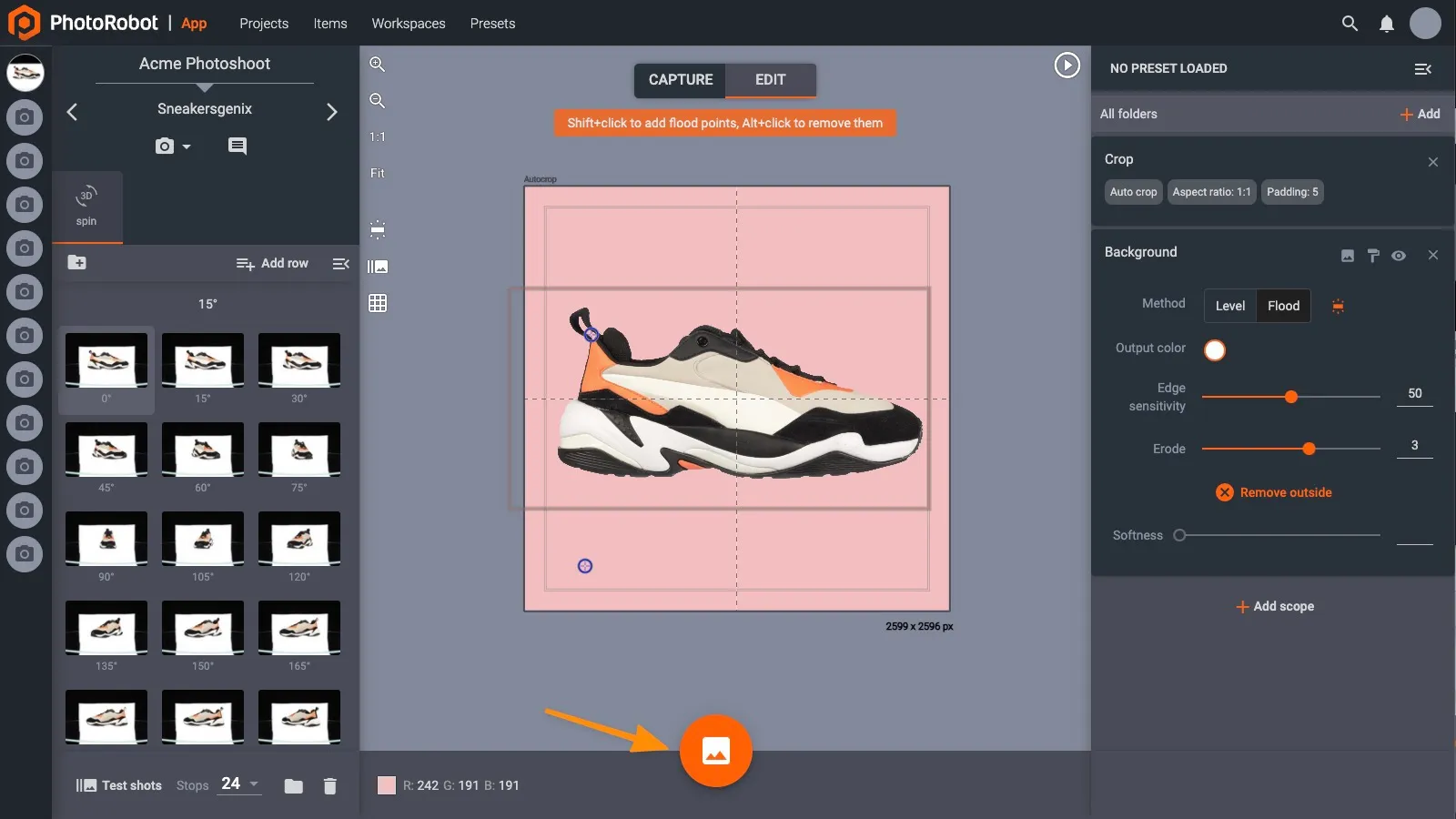

Ak chcete použiť metódu povodne , musíte vybrať aspoň jeden bod mimo fotografovaného objektu. Experimentujte s nastaveniami, kým nebudete spokojní s výsledkami.
Slobodomurárstvo vyžaduje väčšiu konfiguráciu ako úroveň alebo povodňové metódy, ale môže byť jednou z najrýchlejších a najpresnejších metód. Vyžaduje však dodatočnú konfiguráciu svetiel na vytvorenie hlavných a maskovacích obrázkov na odstránenie pozadia.
Pamätajte, že to, či bude capp schopný odstrániť pozadie alebo nie, závisí hlavne od toho, ako je scéna osvetlená. Ak nemôžete nájsť nastavenia, ktoré fungujú k spokojnosti, znova umiestnite obrázky s rôznymi nastaveniami svetla.
Keď ste spokojní s nastaveniami úprav, použite parametre kliknutím na tlačidlo "použiť", ktoré sa nachádza na mieste, kde sa predtým objavilo tlačidlo "štart".

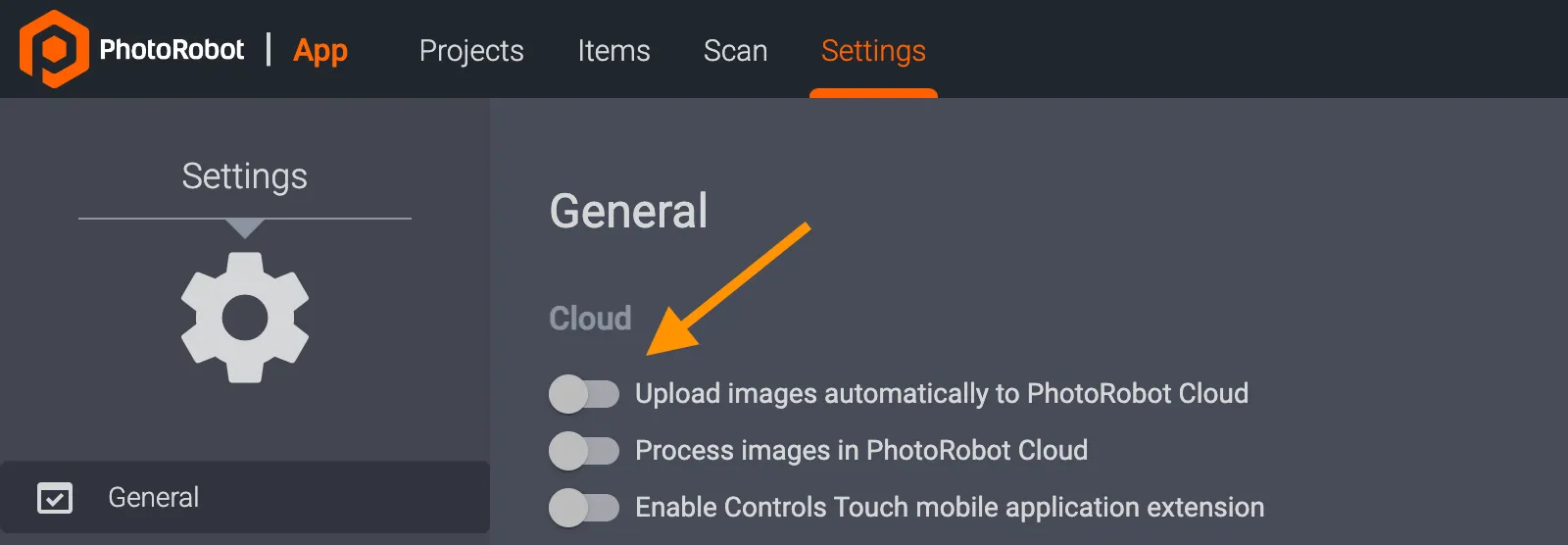

Keď indikátor priebehu dosiahne svoj koniec, vaše úpravy sa úspešne použijú na obrázky. Ak používate capp bez PhotoRobot cloudových služieb, výsledné obrázky sú uložené v štruktúre priečinkov na lokálnej jednotke.

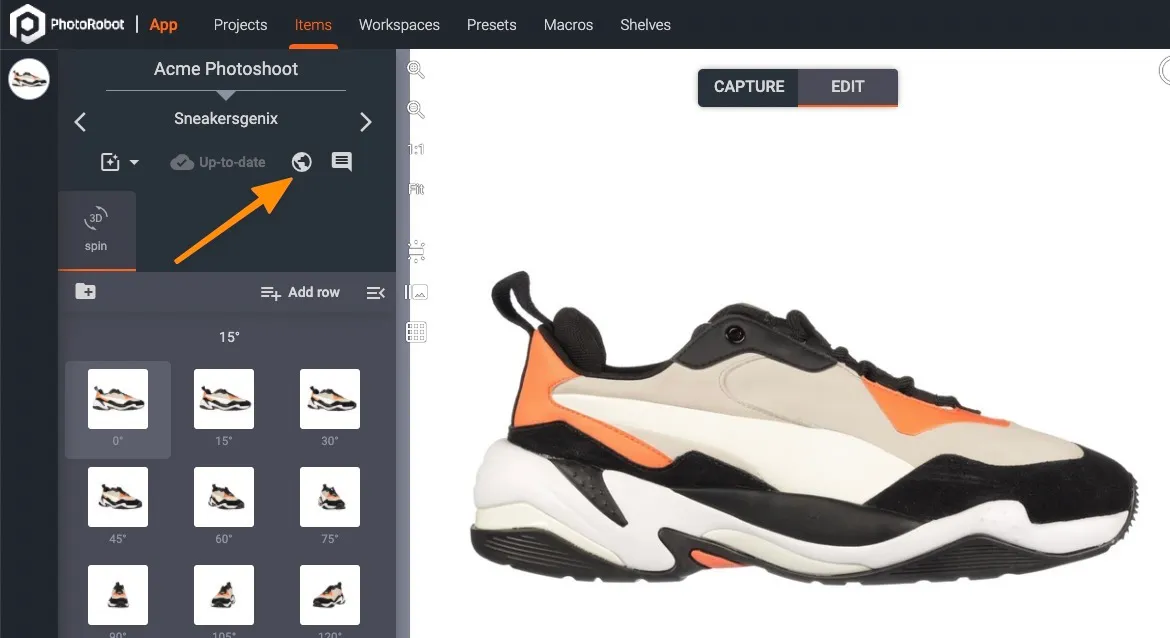

Ak používate PhotoRobot cloud hosting, súbory možno nájsť aj v PhotoRobot cloudovom úložisku. Ak chcete získať prístup k nim, kliknite na položku Otvoriť v cloude v časti Fotky v ľavej hornej časti obrazovky.
Ak chcete exportovať položku z CAPP, používatelia môžu exportovať na lokálny disk alebo exportovať do PhotoRobot Cloud. Export položiek umožňuje definovať položky s vlastnými konvenciami pomenovania, špecifikovať formát obrázka, rozlíšenie a rôzne premenné šablón názvov súborov.

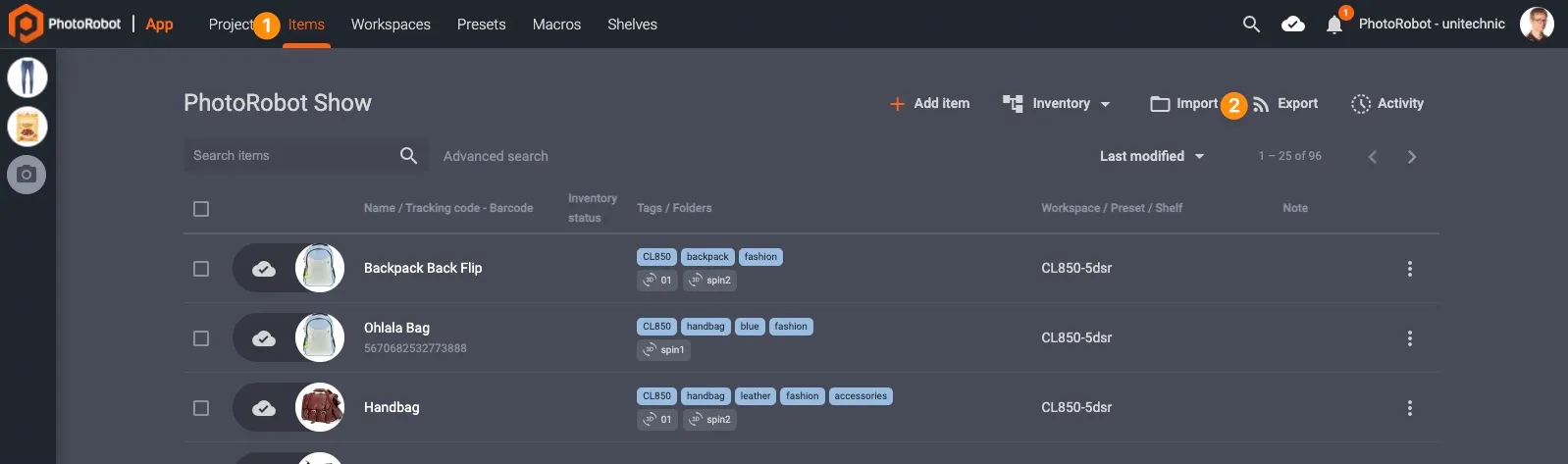

Ak chcete získať prístup k nastaveniam exportu položiek, prejdite do časti Položky a v ponuke nad zoznamom položiek kliknite na položku Exportovať :

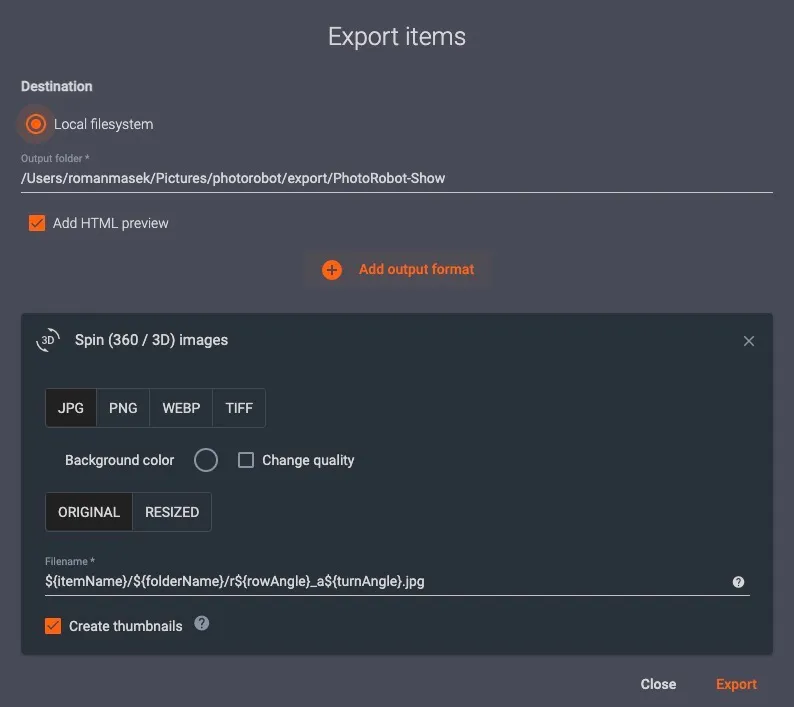

Otvorí sa nasledujúce okno, ktoré vám umožní zmeniť nastavenia exportu:
Spustite proces exportu kliknutím na tlačidlo Exportovať v pravom dolnom rohu tohto okna.

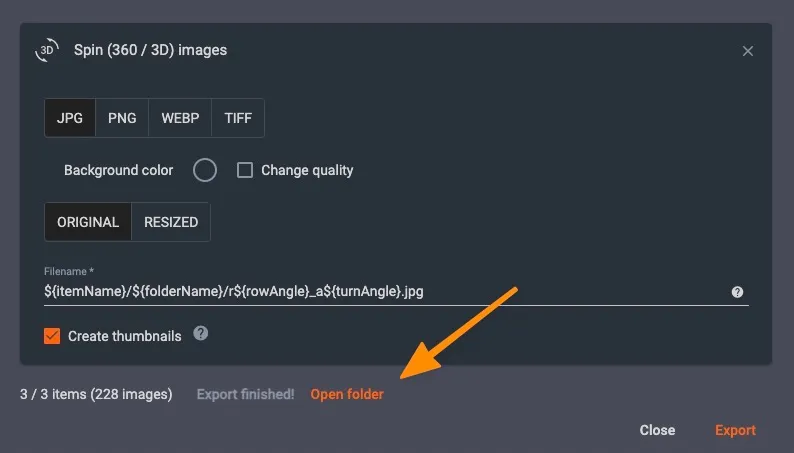

Keď panel priebehu exportu dosiahne svoj koniec, môžete kliknúť na položku Otvoriť priečinok a získať prístup k exportovaným obrázkom.

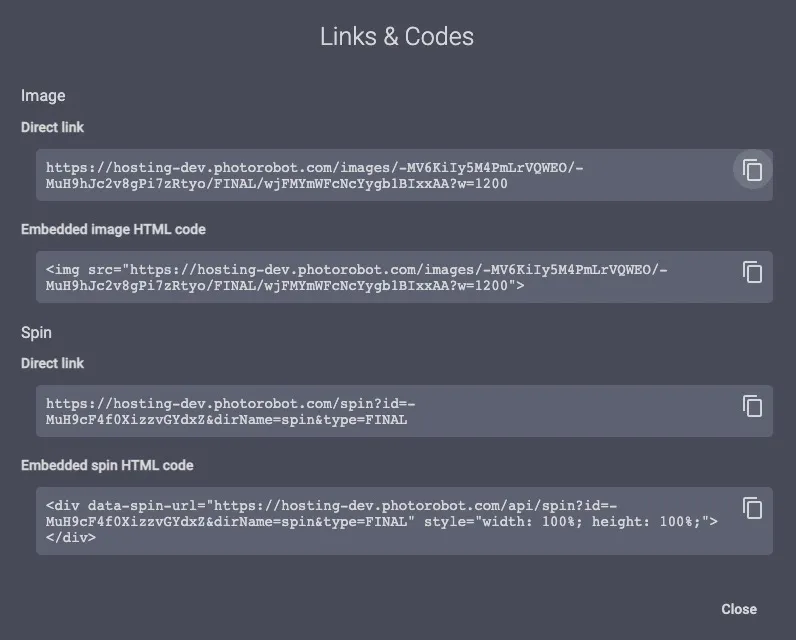

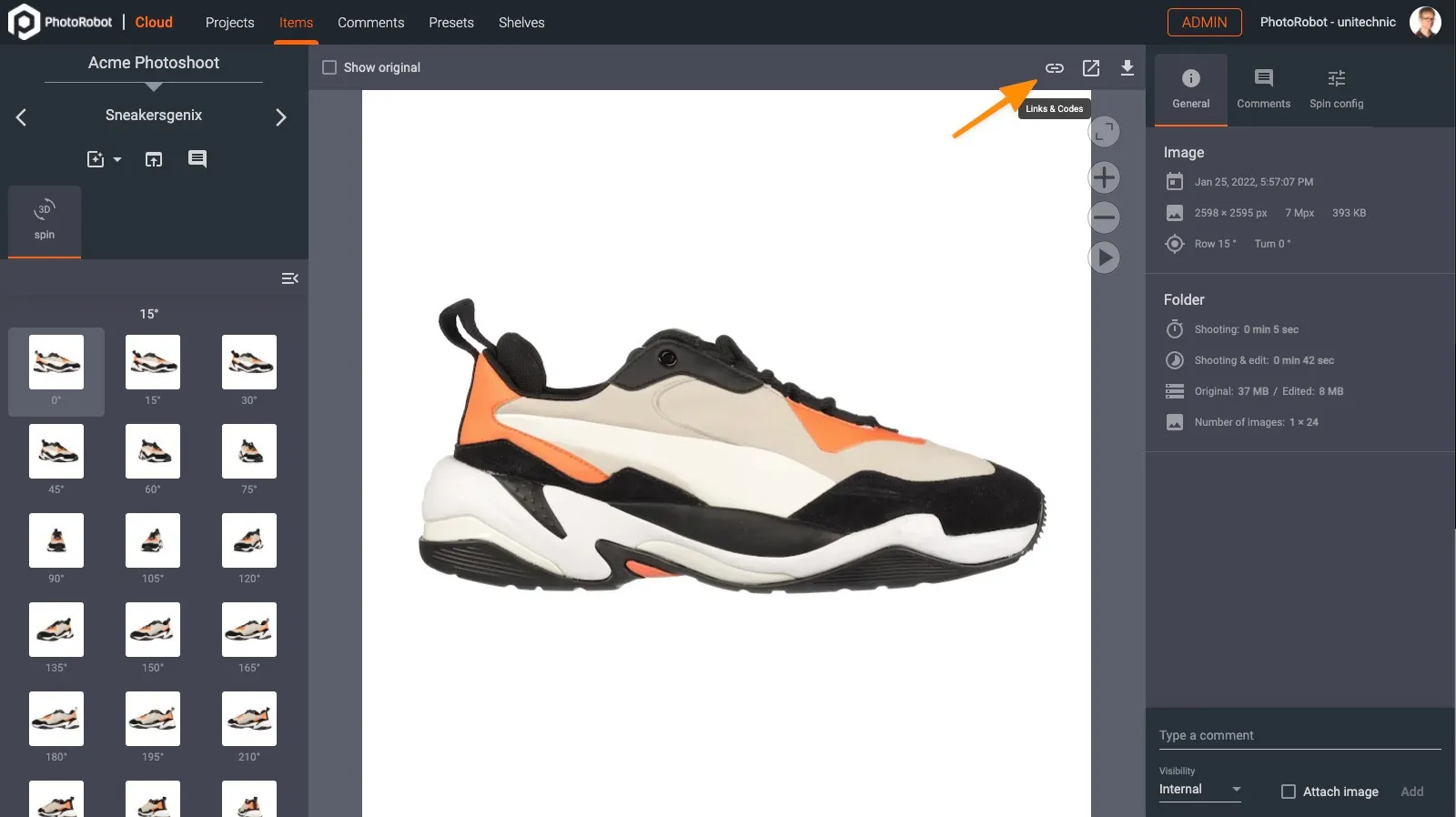

Ak publikujete prostredníctvom služieb PhotoRobot Cloud, najprv otvorte položku v cloude. Rozhranie zobrazuje zachytený obrázok. Kliknite na tlačidlo Kódy a prepojenia:
Skopírujte prepojenie Direct a prilepte ho do prehliadača, aby ste si ho mohli pozrieť alebo točiť. Ak ste spokojní, skopírujte kód HTML točenia vloženého točenia . Prilepte tento kód na stránku a vložte točenie na zobrazenie.
