PhotoRobot robotický gramofón a robotická ruka V8

Nasledujúca dokumentácia slúži ako používateľská príručka pre PhotoRobot Robotic Turntable s rozšírením Robotic Arm V8. Tento manuál je určený výhradne pre zákazníkov PhotoRobot, ktorí si nedávno zakúpili zariadenie. Jeho cieľom je pomôcť uľahčiť počiatočné pochopenie, základné testovanie a prvú prevádzku robotickej pracovnej stanice. Nájdite podrobný popis robotického gramofónu s rozšírením robotického ramena, vrátane prehľadu pracovnej stanice a návodov na prvé použitie a nastavenie PhotoRobot.

Dôležitý: Počiatočná inštalácia zariadenia PhotoRobot musí byť vždy vykonaná oprávneným orgánom PhotoRobot. Orgány s oprávnením na inštaláciu PhotoRobot sú schváleným distribútorom alebo zástupcom samotného výrobcu.

Nota: Vždy sa pred prvým použitím pozrite na bezpečnostné informácie a pokyny PhotoRobot, ako aj na manuál, ktorý je špeciálne priložený k vášmu zariadeniu.

‍

‍

Robotický gramofón s rozšírením robotického ramena V8

Gratulujeme a ďakujeme k kúpe vášho zariadenia PhotoRobot! PhotoRobot predstavuje desaťročia priamych skúseností a inovácií v automatizovanej fotografii. Prináša technológie prispôsobené jedinečným potrebám, pričom zároveň poskytuje rastúci ekosystém hotových riešení podporujúcich zákazníkov PhotoRobot. Štýlový a geniálny, PhotoRobot sľubuje jednoduchšiu, rýchlejšiu a konzistentnú výrobu zakaždým, keď zapnete štúdio. Vitajte vo PhotoRobot.

‍

‍

1. Popis pracovnej stanice - robotický gramofón a rameno V8

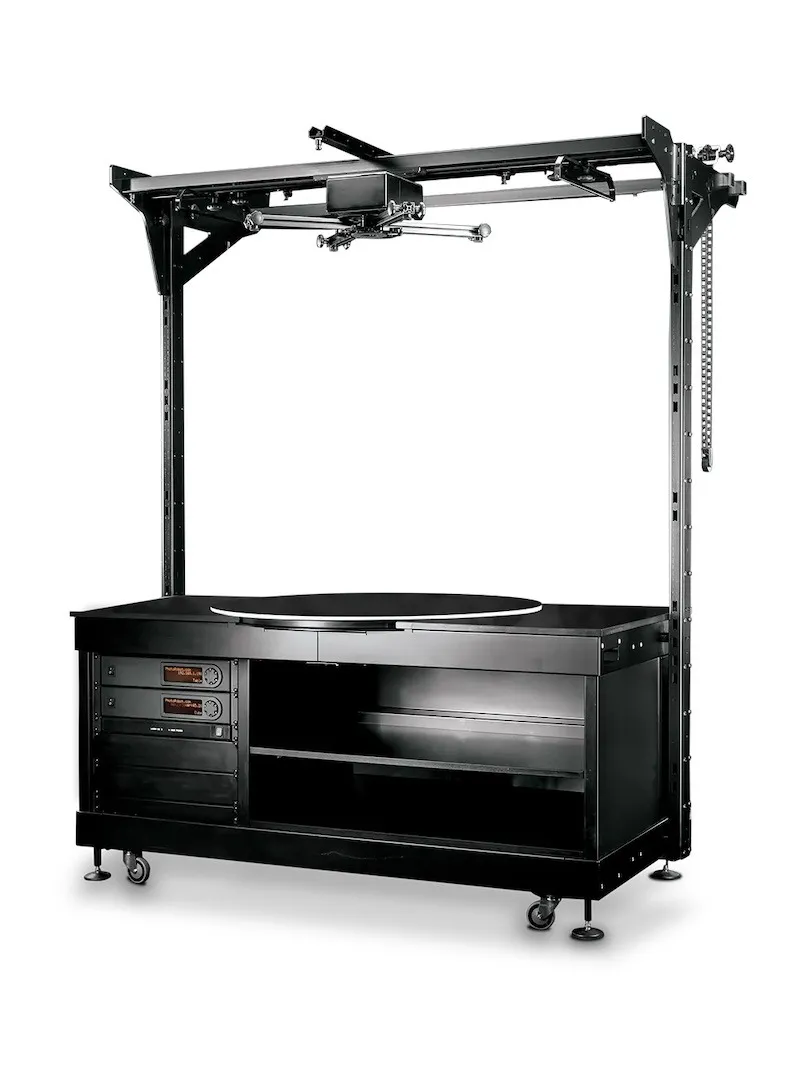

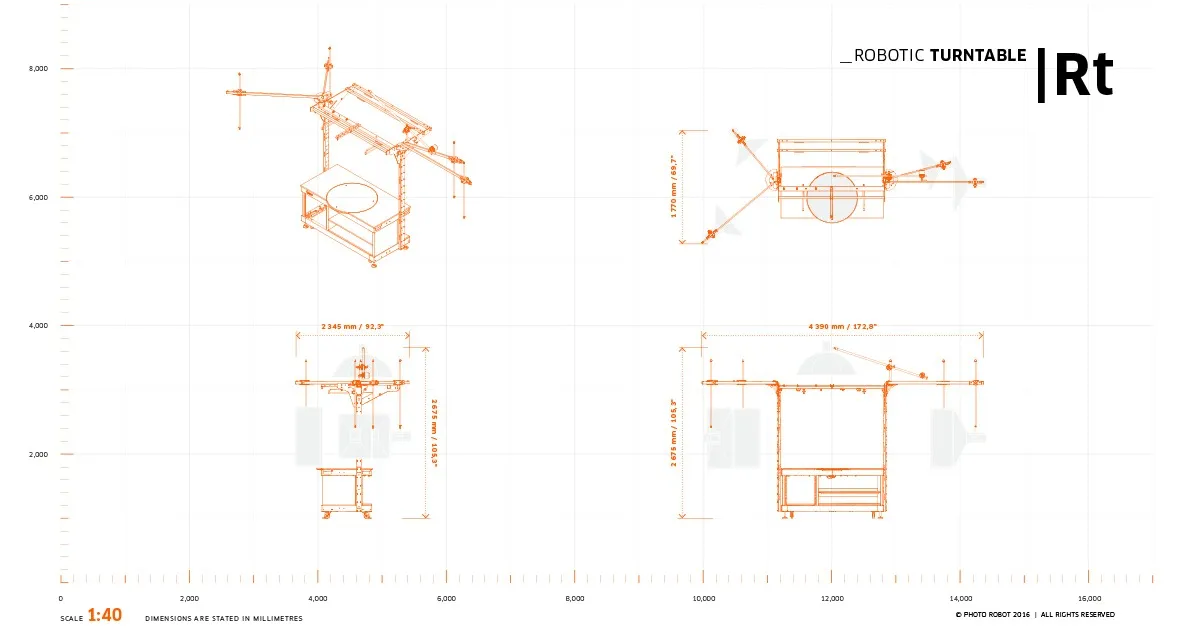

Robotický gramofón PhotoRobot s rozšírením robotického ramena V8 funguje ako univerzálny motorizovaný gramofón na 360-stupňovú produktovú fotografiu ťažkých objektov. Otočný stôl nesie malé, ale ťažké predmety vážiace až 200 kilogramov, ako sú náradie, motory, automobilové diely, frézky a iné ťažké predmety. V kombinácii s motorom Robotic Arm V8 slúži pracovná stanica na zjednodušenie a zrýchlenie 360-stupňovej rotácie a viacradovej 3D fotografie. Robotické rameno synchronizuje zachytávanie obrazu aj pohyb namontovanej kamery s rotáciou predmetu na gramofóne. To umožňuje rýchle zachytávanie viacerých riadkov 360 stupňov okolo položiek, vrátane spodného a horného pohľadu pre zjednodušené 3D zachytávanie obrazu.

‍

‍

Kľúčové vlastnosti robotického gramofónu a robotického ramena v kombinácii zahŕňajú:

• Robustný otočný stôl s odolnosťou voči opotrebeniu a vysokou nosnosťou 200 kilogramov.
• Gramofónová platňa s presahom nad okrajom stola na fotky pod nulovým uhlom.
• Laserom riadené polohovanie objektov vždy hľadá absolútne stred rotácie.
• Integrované držiaky na osvetlenie a káble vo vnútri rámu gramofónu.
• Diaľkové zachytávanie kamery synchronizované s automatickou rotáciou gramofónu.
• Plynulý pohyb kamery po presnej trajektórii bez oscilácie ramena kamery.
• Dokovací stanica pre jednoduchý transport a nastavenie robotického ramena.

‍

1.1. Integrácia štúdia - robotický gramofón a rameno V8

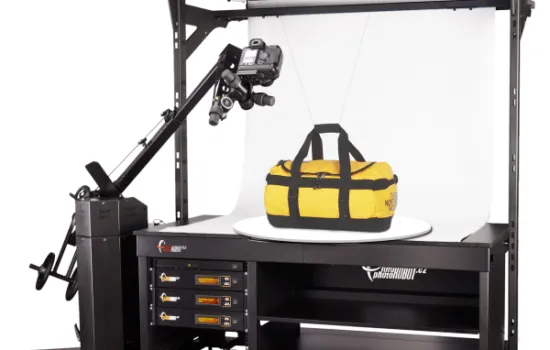

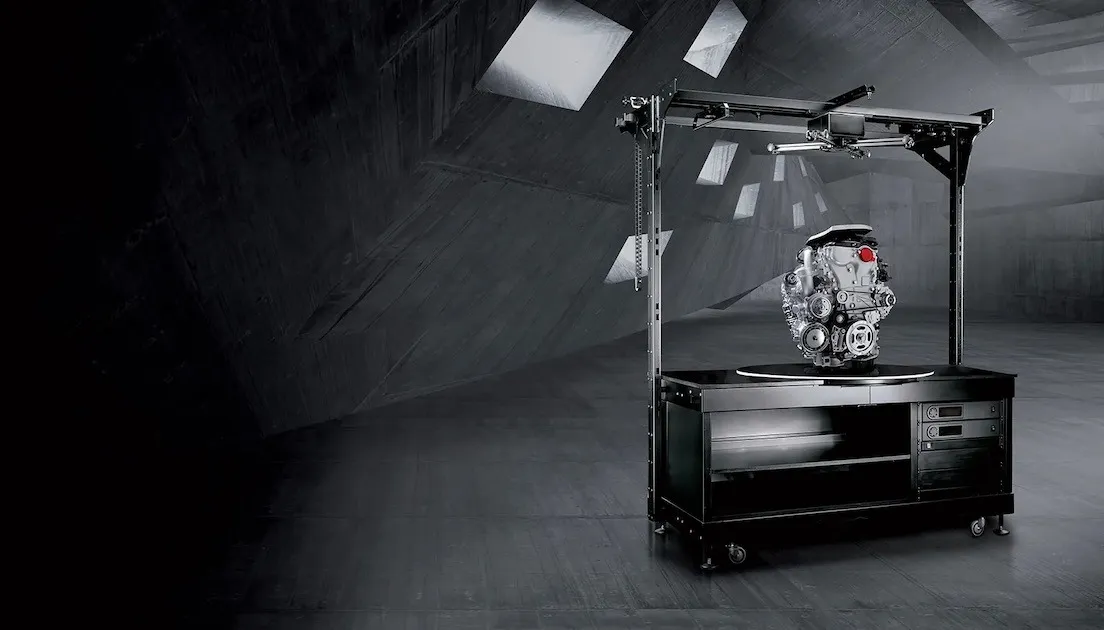

V štúdiu Robotic Turntable podporuje fotografovanie malých, no ťažkých predmetov, zatiaľ čo Robotic Arm V8 má široký dosah montáže. To umožňuje všestrannosť pri výbere statívnych hláv a kamier pri používaní pracovnej stanice. Robotické rameno má zároveň robustnú konštrukciu, presný pohyb a dve veľkosti fotoaparátových ramien na zachytávanie objektov rôznych veľkostí. Je možné nasmerovať robotické rameno kamery na diaľku a v synchronizácii s gramofónom a štúdiovými svetlami, čím sa úplne automatizuje zachytávanie obrazu a vytvára vysoko realistické 3D fotografie.

‍

‍

1.2. Riadiaca jednotka - robotický gramofón a rameno V8

Jednou z hlavných súčastí robotického gramofónu s rozšírením robotického ramena V8 je riadiaca jednotka. Riadiaca jednotka je neoddeliteľnou súčasťou systému, pretože zapína a riadi všetky pohyby robotického gramofónu aj Arm V8.

Riadiaca jednotka nie je fyzickou súčasťou robotického ramena. Namiesto toho je riadiaca jednotka fyzicky nainštalovaná v robotickom gramofóne, ak sú obe zariadenia dodané súčasne. Riadiaca jednotka je umiestnená v samostatnom HD racku v ľavom hornom prednom rohu tela robotického gramofónu. Medzitým Robotic Arm V8 sa pri používaní pripája k Robotic Arm.

‍

‍

1.3. Prehľad rozšírenia robotického ramena V8

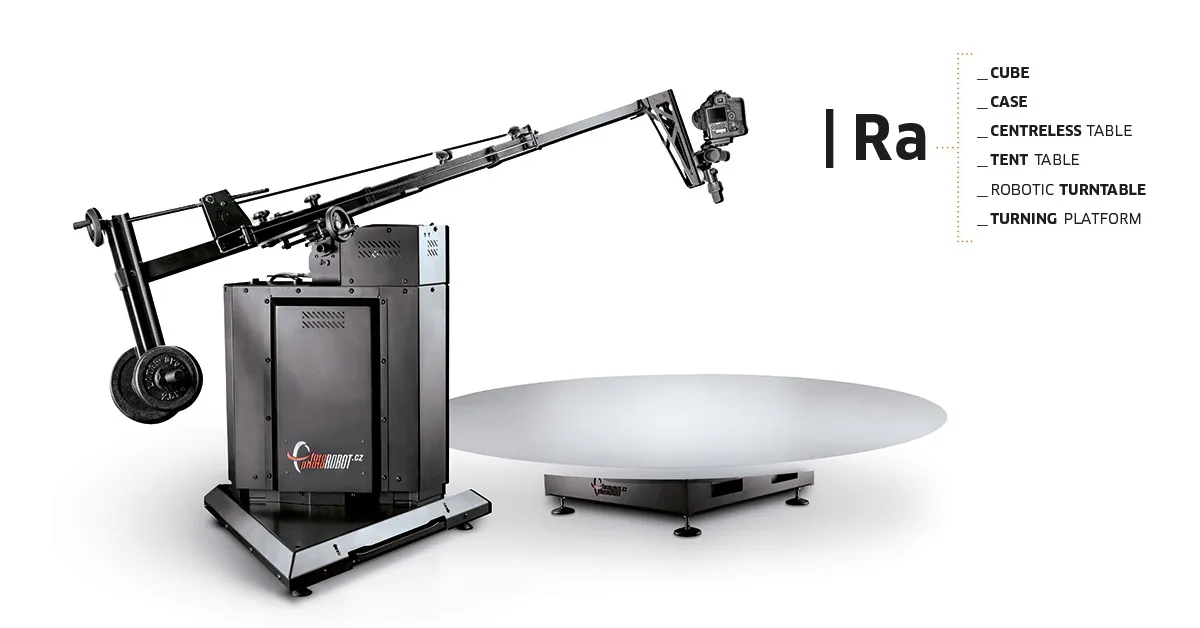

PhotoRobot Robotic Arm V8 je kompatibilný s väčšinou rotačných gramofónov a zariadení PhotoRobot pre automatizovanú 360-stupňovú fotografiu. Funguje v kombinácii s robotmi PhotoRobot, ako sú Centerless Table, Cube, Turning Platform, gramofóny triedy C a ďalšie.

‍

‍

Medzi kľúčové komponenty robotického ramena V8 patria:

• Riadiaca jednotka (samostatné zariadenie na ovládanie ramena a kompatibilného gramofónu)
• Držiak na fotoaparát (jeden krátky, jeden dlhý alebo oboje)
• Vysúvacie kolesá na základni stroja pre mobilitu.
• Dokovacia stanica na rýchle nastavenie s kompatibilnými gramofónmi a zariadeniami.

Okrem toho rameno kamery neosciluje, takže kamera sa vždy pohybuje po presnej trajektórii. K dispozícii je tiež široký výber montáže pre flexibilitu pri výbere hláv a kamier na statív, ako aj funkcie pre bezproblémovú prepravu a nastavenie.

Nota: Technické pokyny k montáži, prevádzke a prvému použitiu zariadenia nájdete v Robotic Arm V8 User Manuál.

‍

‍

2. Pred prvým použitím PhotoRobot

Ak používate PhotoRobot prvýkrát, je potrebné najskôr pochopiť riešenie PhotoRobot z technického hľadiska. PhotoRobot je modulárna jednotka, ktorá pozostáva z hardvérových a softvérových komponentov. To vyžaduje, aby počítač ovládal PhotoRobot, rovnako ako samotný PhotoRobot, ktorý je pripojený cez rovnakú sieť ako počítač, ktorý ho obsluhuje. Potom musí mať sieť pripojenie na internet, aby mohla pristupovať k službám PhotoRobot, ktoré bežia cez cloud.

Nota: Pozrite si PhotoRobot: Prvé použitie a základné testovanie pred prvým použitím robotickej pracovnej stanice, aby ste zabezpečili súlad s technickými prevádzkovými požiadavkami na pripojenie do siete.

Vo všeobecnosti existujú nasledujúce základné prevádzkové požiadavky.

• Riadiaca jednotka sa musí pripojiť k lokálnej sieti.
• Počítač je potrebný na spustenie Service GUI alebo softvéru operátora s názvom _Controls.
• Počítač sa musí pripojiť cez rovnakú sieť ako riadiaca jednotka.
• V sieti musí byť funkčné internetové pripojenie.

‍

‍

Po pripojení PhotoRobot k sieti skontrolujte parametre distribučnej sústavy (napr. napätie a frekvenciu). Na to použite konektor RJ45 na zadnej strane riadiacej jednotky.

Dôležitý: Ak nastavenie riadiacej jednotky nie je v súlade s predpismi, najskôr ju nastavte. Na to umiestnite manuálny prepínač napätia na zadnú stranu riadiacej jednotky a pripojte ju k sieti cez ethernetový kábel pomocou konektora RJ45.

‍

‍

Ďalej sa uistite, že sú splnené nasledujúce požiadavky na sieťovú konfiguráciu pre prevádzku robotického otočného stola s ramenom V8.

• Server DHCP v sieti je povinný.
• Komunikácia TCP portov 7777, 7778 musí byť povolená.
• Vysielanie UDP na porte 6666 musí byť povolené.
• Pripojenie na internet je povinné.
• *. photorobot.com prístup musí byť povolený.
• as-unirobot.azurewebsites.net prístup musí byť povolený.
• Odporúča sa káblové pripojenie PhotoRobot k LAN.
• Potvrďte nastavenie podľa potreby referenciou na PhotoRobot Networking Prerequements.
• Zapojte zástrčku do elektrickej zásuvky.

Nakoniec stlačte hlavný vypínač na riadiacej jednotke. Keď sa stav zmení, svetlo sa zmení z blikajúceho na stabilné, čo signalizuje, že riadiaca jednotka je pripravená na prevádzku.

‍

2.1. Nájdite IP adresu PhotoRobot v LAN

Ďalej nájdite IP adresu PhotoRobot v LAN pomocou jednej z nasledujúcich podporných aplikácií na vyhľadávanie PhotoRobot v sieti.

• Windows - frfind pre Windows
• Mac OS X - frfind pre macOS
• Android - PhotoRobot Locator v Google Play
• iPhone, iPad - PhotoRobot Locator v iTunes

Potom, po nájdení zariadenia PhotoRobot, skopírujte IP adresu a vložte ju do akéhokoľvek webového prehliadača vo formáte URL. Ak bude úspešné, spustí sa Service GUI, ktoré zobrazí základné používateľské rozhranie na testovanie PhotoRobot.

‍

2.2. Základné testovanie robotického gramofónu a ramena V8

S otvoreným Service GUI použite jednoduché ovládacie prvky používateľského rozhrania na prvé zapnutie motorov strojov. Ďalej použite šípky doľava alebo vpravo vedľa tlačidla pauzy na otočenie platformy do ľubovoľného uhla a potom otestujte pohyb robotického ramena. Ak sa zariadenia posunú do požadovaného uhla, pracovná stanica je pripravená na bežnú prevádzku.

‍

‍

• Zapnite motory (šípka 1), skúste otočiť (šípka 2).
• Ak robot dodržiava pohybové pokyny, vaše zariadenie PhotoRobot je pripravené na bežnú prevádzku.

‍

‍

3. PhotoRobot _Controls Prehľad softvéru

Diaľkové ovládanie robotického gramofónu s rozširujúcou pracovnou stanicou Robotic Arm V8, vrátane všetkých robotov, kamier a svetiel, prebieha cez softvérový PhotoRobot _Controls. Softvér riadi pracovné postupy a poskytuje všetky potrebné funkcie pre efektívnu automatizáciu v postprodukcii.

‍

‍

Dôležité: PhotoRobot _Controls nie je súčasťou doručenia na automat; je zakúpený samostatne a dostupný cez váš PhotoRobot účet.

Podrobné pokyny a podporu pri inštalácii a používaní softvéru PhotoRobot Controls nájdete v používateľskom manuáli PhotoRobot Getting Started.

‍

‍

4. Informačné štítky

4.1. Prehľad symbolov

‍

4.2. Štítky strojov a komponentov

Pre informačné štítky pre konkrétne stroje a komponenty pozrite sekciu Informačné štítky (3.1.) v PhotoRobot Safety Information and Instructions.
