Montáž rámu gramofónu PhotoRobot a používateľská príručka

Táto technická dokumentácia poskytuje používateľské informácie a inštrukcie o inštalácii, pripojení, základnom testovaní a prevádzke rámu PhotoRobot. Je určený na podporu zákazníkov PhotoRobot pri samoinštalácii ich zariadení, ako aj pri budúcom zavádzaní operátorov výrobnej linky.

Dôležitý: Prvá inštalácia zariadenia PhotoRobot musí byť vždy vykonaná schváleným orgánom PhotoRobot. Orgány oprávnené inštalovať PhotoRobot zahŕňajú schváleného distribútora alebo zástupcu samotného výrobcu.

Nota: Vždy sa pozrite na bezpečnostné informácie a pokyny PhotoRobot, ako aj na manuál, ktorý PhotoRobot poskytuje špeciálne k vášmu zariadeniu.

‍

‍

Inštalácia rámového gramofónu a prvé použitie

Gratulujeme k kúpe vášho zariadenia PhotoRobot! Rám PhotoRobot predstavuje desaťročia priamych skúseností a inovácií v automatizovanej produktovej fotografii. Náš tím je geniálny a štýlový, navrhol hardvér a softvér PhotoRobot s vašou firmou ako najvyššou prioritou. Každé riešenie je možné prispôsobiť jedinečným potrebám, ale zároveň poskytovať výhody celému ekosystému hotových riešení podporujúcich klientov PhotoRobot. To znamená, že vaše podnikanie si môže byť isté, že vždy existuje efektívne riešenie akýchkoľvek vašich interných výrobných požiadaviek.

Vitajte vo PhotoRobot. Nasledujúce informácie popisujú funkčný chod technológie, vrátane inštrukcií na samozostavenie a prvé použitie operátormi strojov.

Ak máte problémy, pozrite si PhotoRobot Troubleshooting pre riešenia bežných problémov súvisiacich s inštaláciou hardvéru, fotoaparátmi, robotmi, svetlami, strihom a postprodukciou.

‍

‍

1. Popis produktu - Rám PhotoRobot

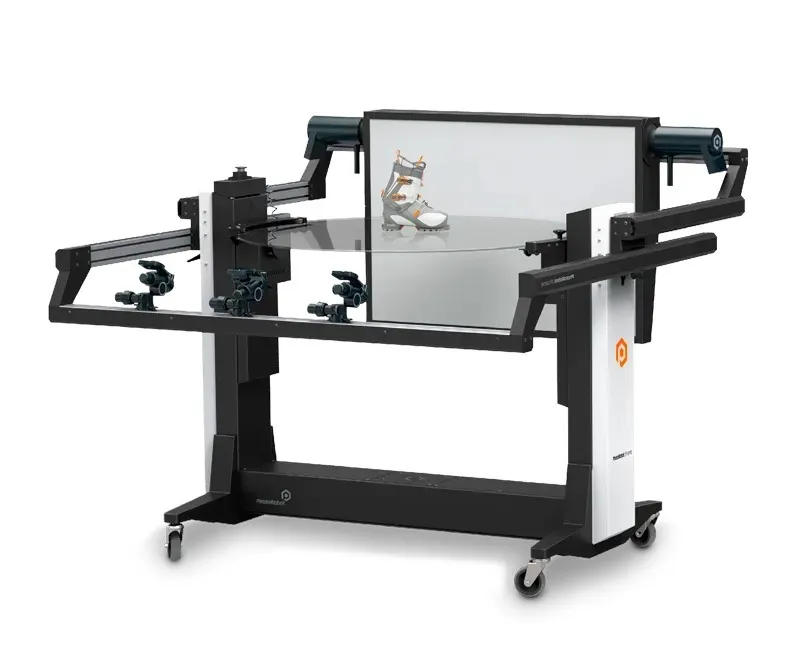

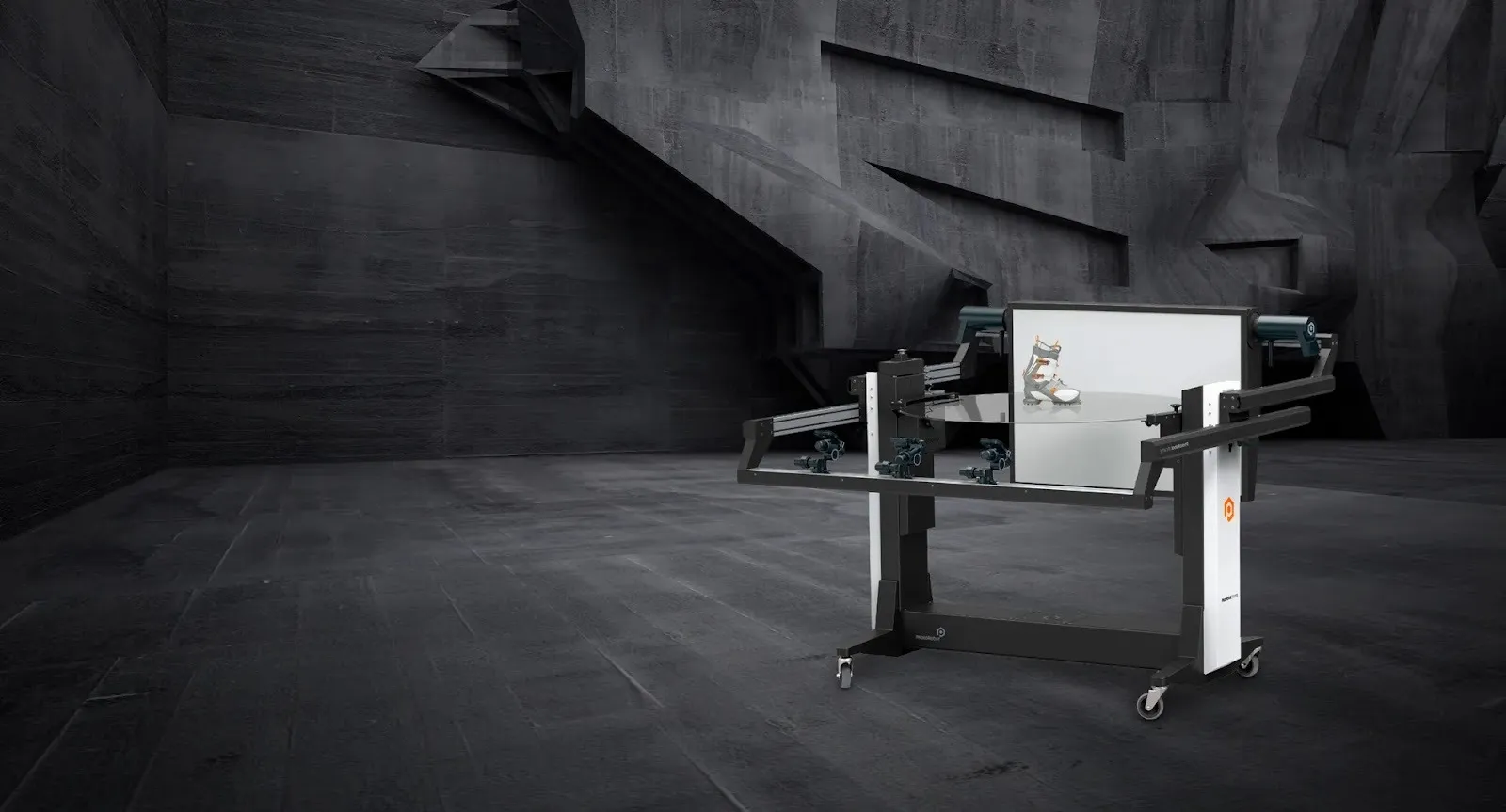

PhotoRobot Frame je komplexné zariadenie kombinujúce motorový otočný stôl a robotické rameno fotoaparátu. Obsahuje dizajn na automatizáciu zachytávania 360-stupňového rotačného obrazu a statických obrázkov pre 3D modelovanie. Fotoaparát aj pozadie na opačných koncoch gramofónu. Kamera a pozadie sa pohybujú synchronizovane s dvojosovou rotáciou o 360 stupňov na gramofóne. Medzitým kamera zostáva úplne oproti pozadiu. Fotoaparát môže fotografovať aj spod sklenenej platne gramofónu alebo zhora. To umožňuje automatizované fotografovanie všetkých strán, zdola aj zhora na objekty. Robotické rameno sa môže pohybovať od mínusu 60 do kladných 90 stupňov.

‍

Kľúčové komponenty rámu PhotoRobot zahŕňajú:

• Optická sklenená platňa s priemerom 130 cm
• Dvojosová 360-stupňová rotačná dynamika
• Nosnosť 20 kg
• Integrované robotické rameno a pozadie difúzie
• Automatická kalibrácia stlačením tlačidla
• Jednoduché nastavenie v akomkoľvek štúdiu, sklade alebo produkčnej hale

‍

1.1. Prehľad robota - Rámový otočný stôl

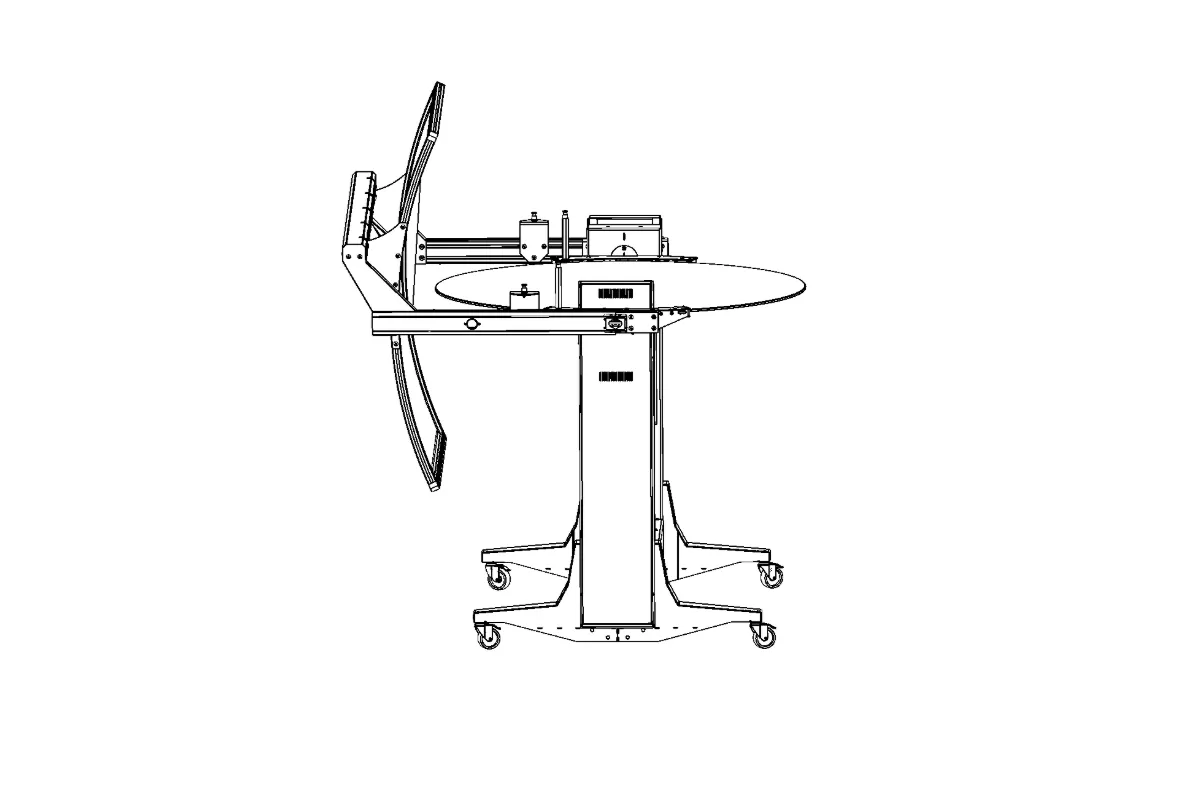

Rámový robot pozostáva z troch hlavných komponentov: riadiacej jednotky, tela stroja a kyvného ramena.

• Riadiaca jednotka je neoddeliteľnou súčasťou zariadenia pre napájanie a riadenie.
• Telo stroja podopiera motorový otočný stôl so sklenenou platňou. Medzitým základňa tela stroja obsahuje riadiacu jednotku a má kolieska na pohyb.
• Kyvné rameno sa inštaluje okolo otočného stola, aby upevnilo robotické rameno a difúzne pozadie vždy oproti sebe. Zároveň sa kývací rameno dokáže pohybovať z mínusu 60 stupňov pod sklenenou platňou na kladných 90 stupňov nad ňou.

‍

‍

‍

2. Montáž robotov

2.1. Rozbalenie a príprava inštalácie

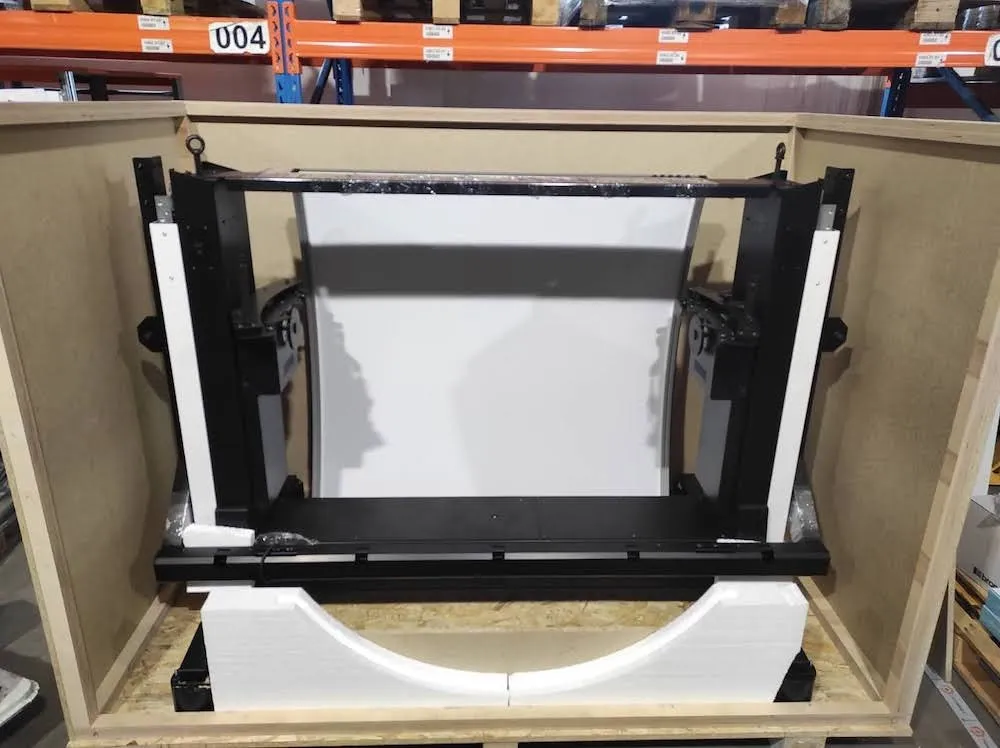

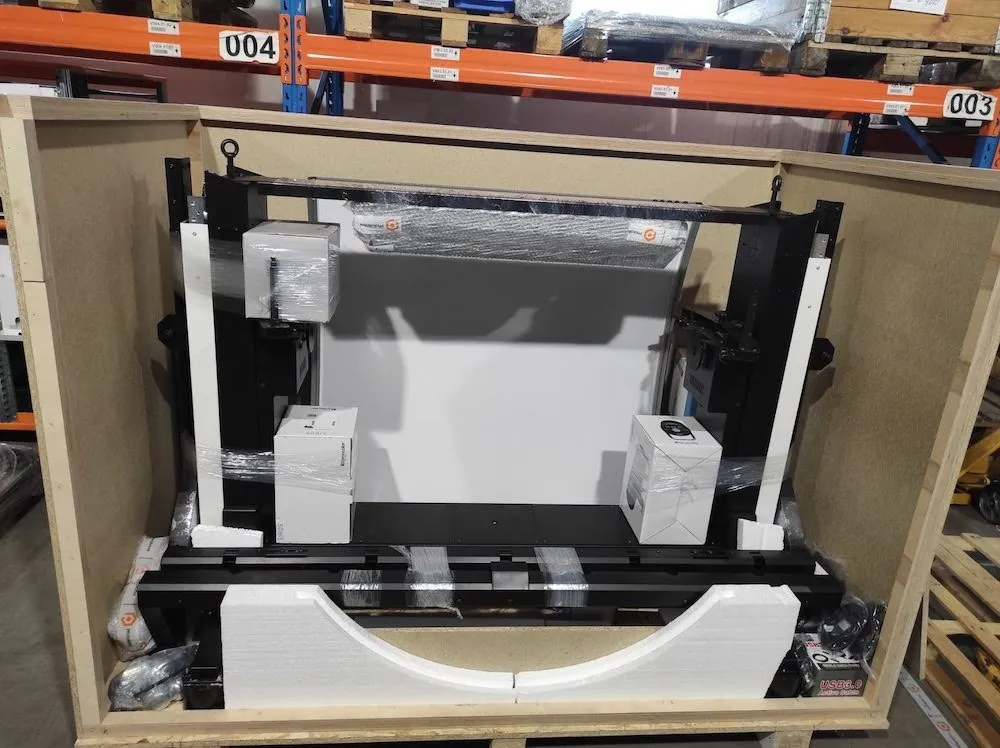

2.1.1. Ak bol robot Frame doručený v debne, najprv odstráňte vrchný kryt prepravky. Potom odstráňte zadný kryt.

‍

• Nota: Ak bol robot doručený v inom type kontajnera, postupujte podľa konkrétnych pokynov na rozbalenie súvisiacich s doručením.

2.1.2. Pokračujte vyberaním všetkých častí okolo rámu a sklenenej platne z debny.

‍

‍

2.1.3. Ďalej nájdite a odskrutkujte dve matice z každej zo štyroch čiernych základní.

‍

‍

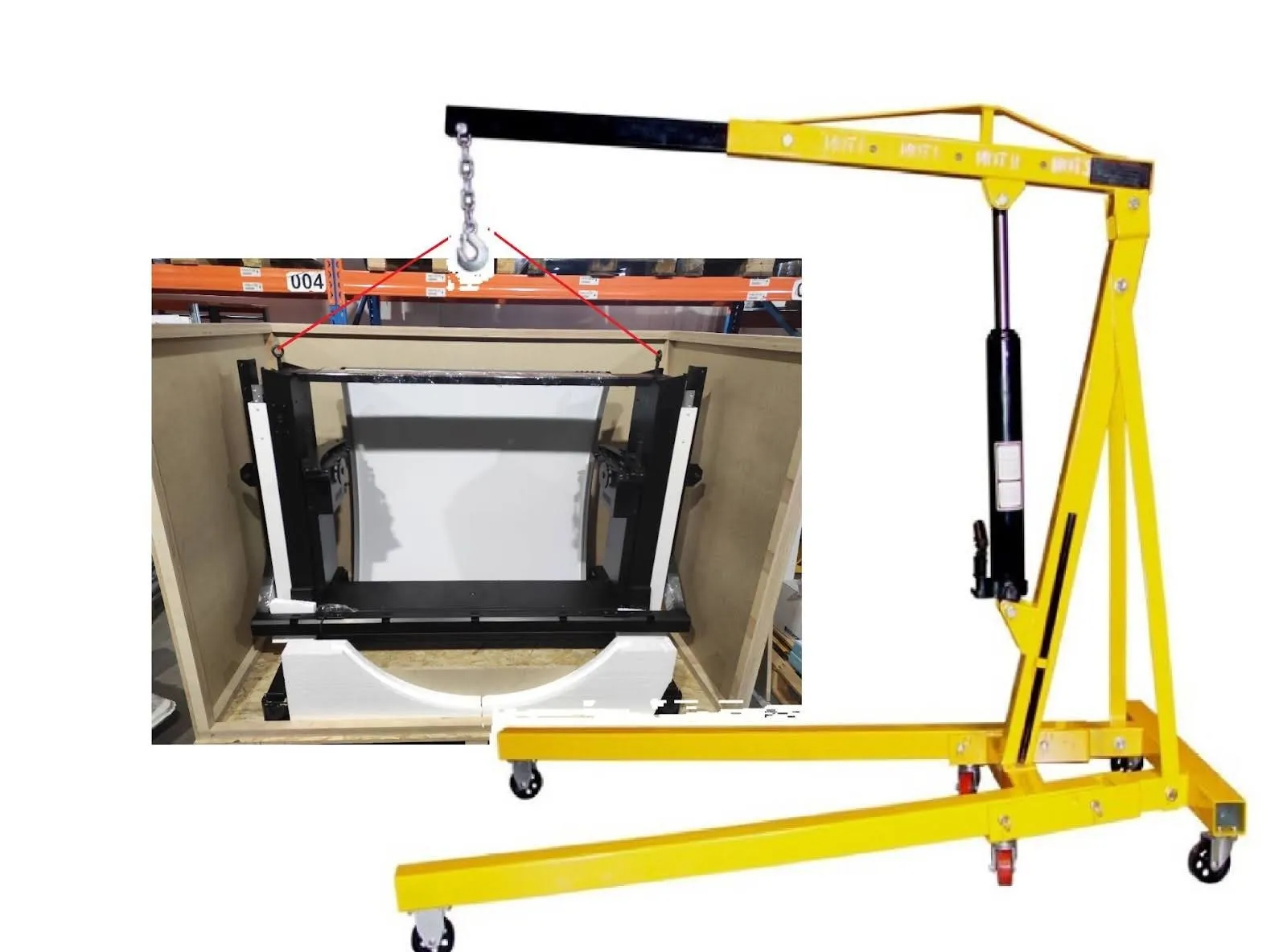

2.1.4. Použite zdvíhacie popruhy s nosnosťou 400 kilogramov a prevlečte ich cez rukoväte na hornej časti kostry robota. Potom použite akékoľvek zdvíhacie zariadenie, ako je vysokozdvižný vozík alebo ručný žeriav na zdvihnutie robota.

‍

‍

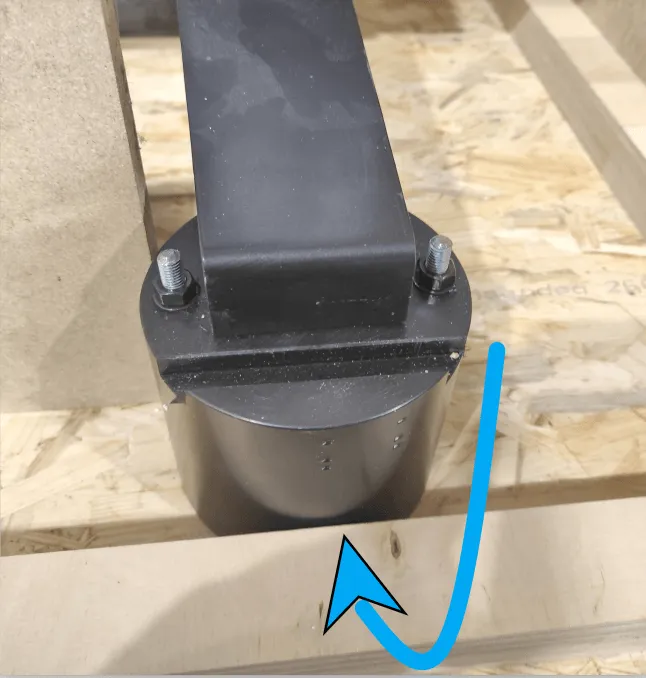

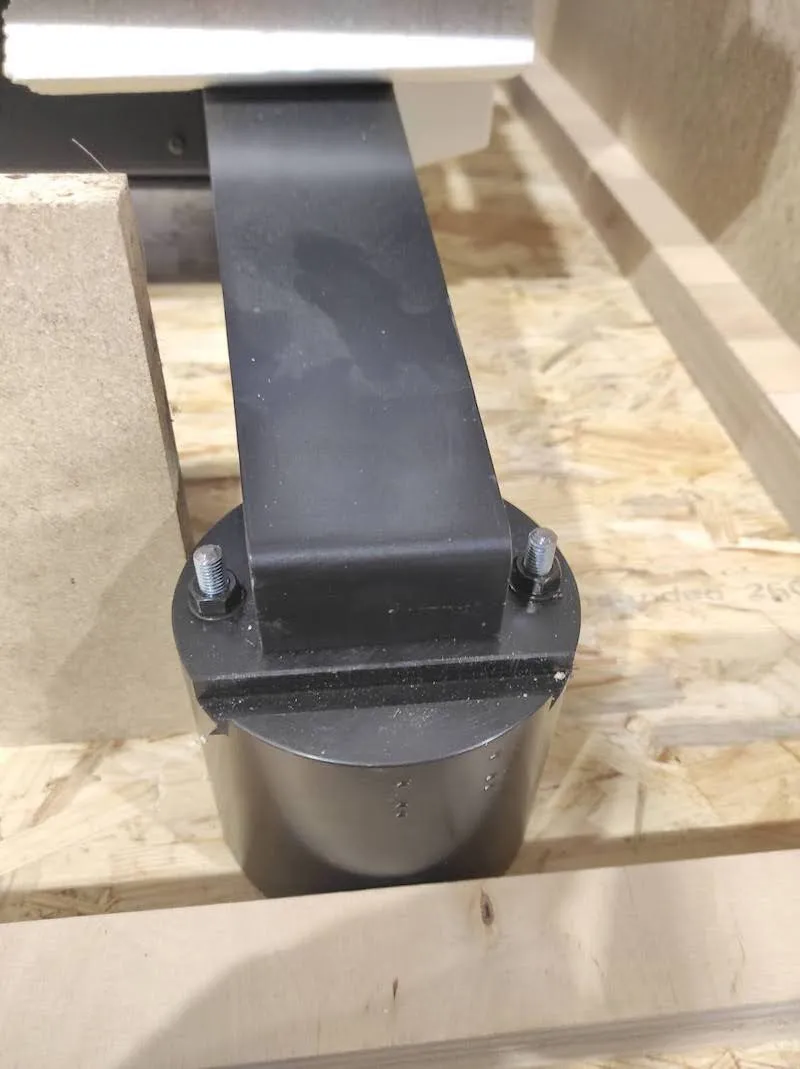

2.1.5. Ďalej odskrutkujte štyri čierne základy zo spodnej strany nôh stroja a každú vyberte.

‍

‍

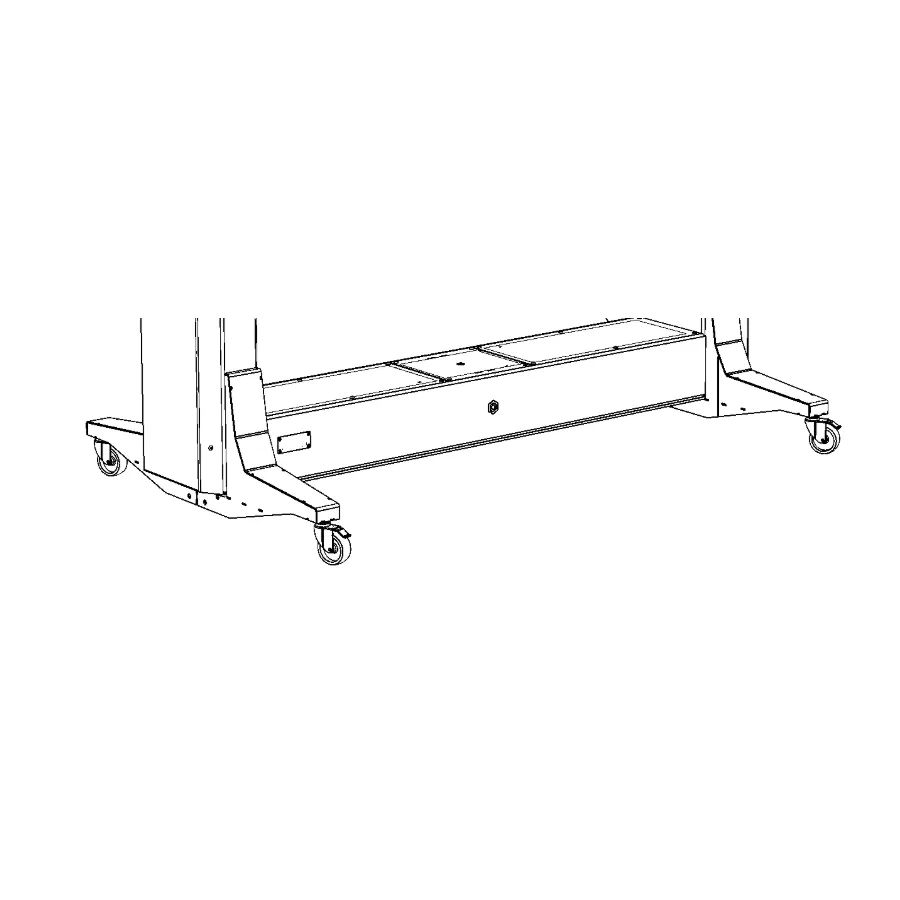

2.1.6. Nájdite štyri kolesá medzi príslušenstvom dodaným v debne. Potom pripevnite kolesá na miesto, kde boli predtým odstránené štyri čierne základy.

2.1.7. Skontrolujte, či sú kolesá pevne pripevnené. Pohyb robota na kolesách bude teraz možný.

‍

‍

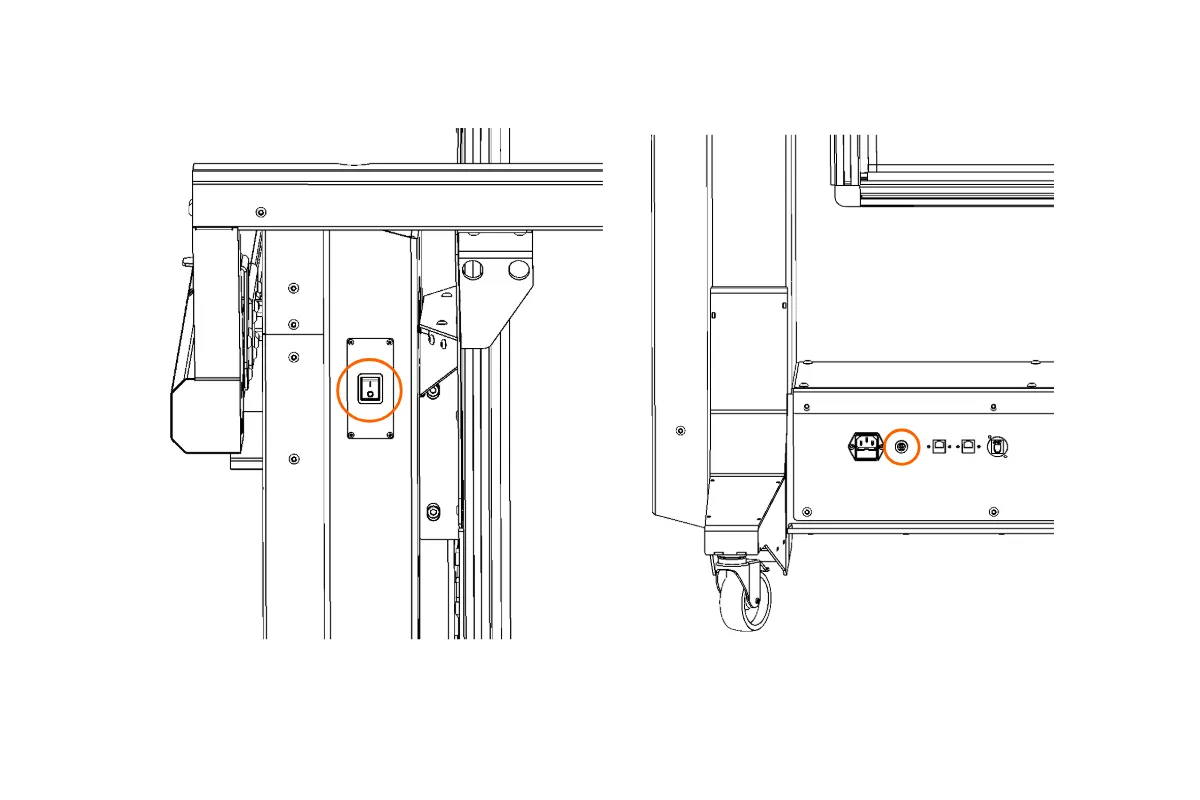

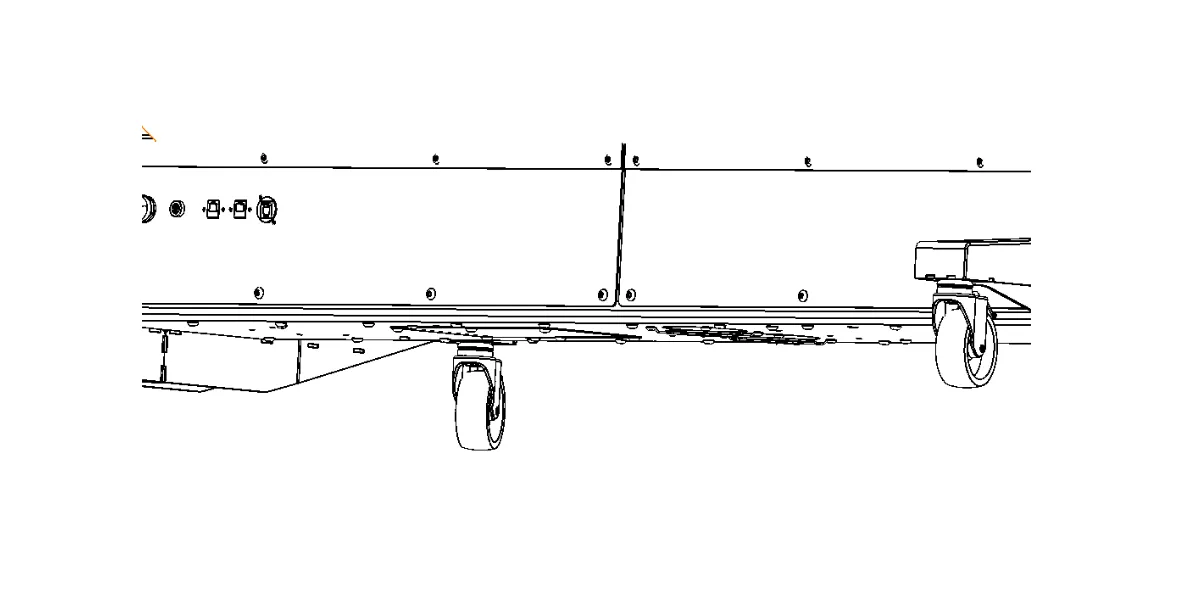

2.1.8. Zohľadnite prednú a zadnú stranu robota. Na zadnej strane je vypínač napájania a elektrická zásuvka na napájací kábel.

‍

‍

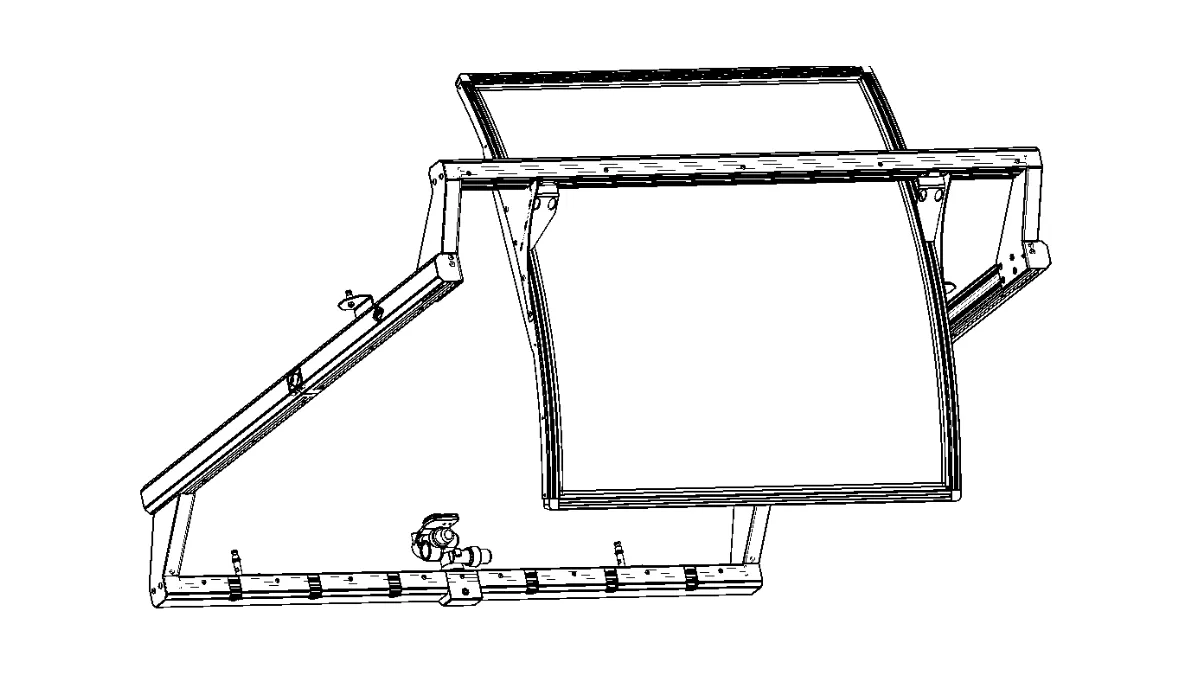

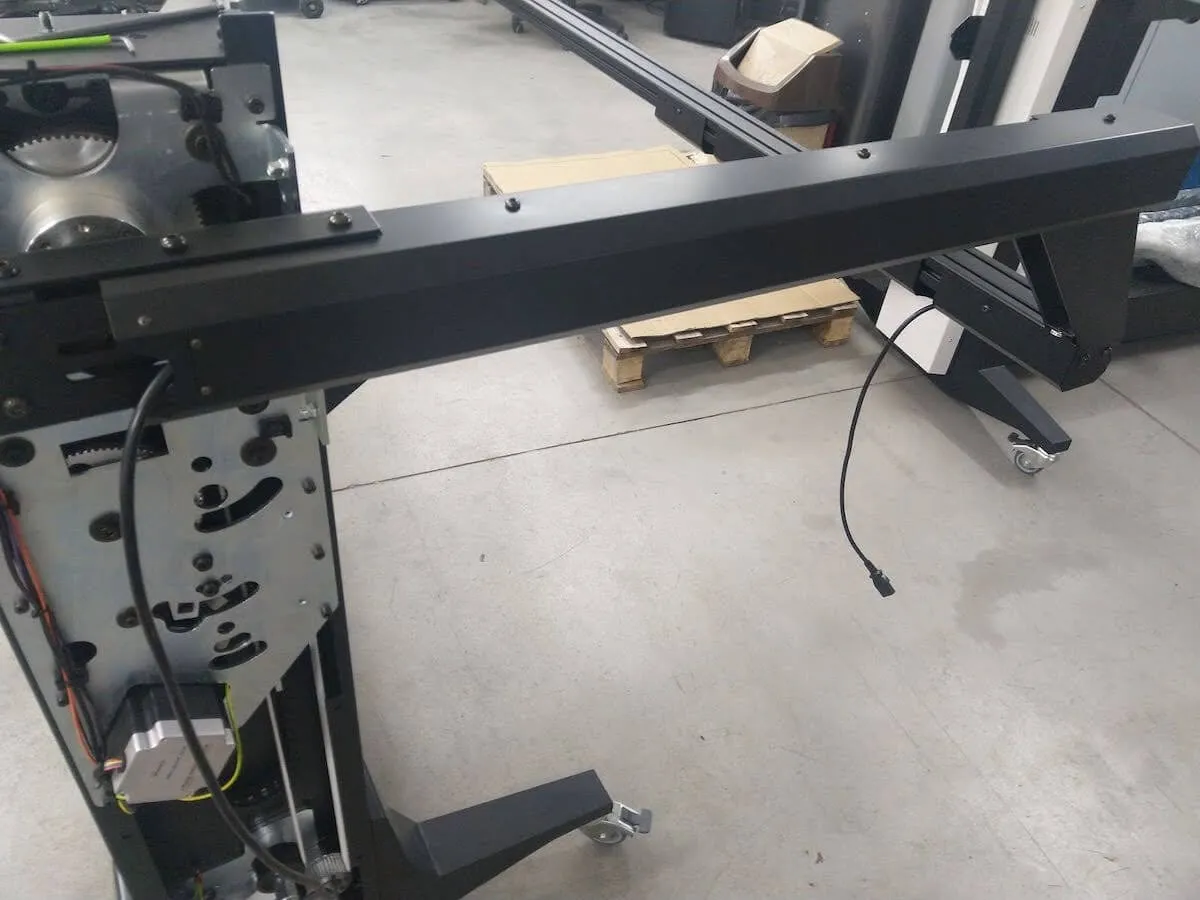

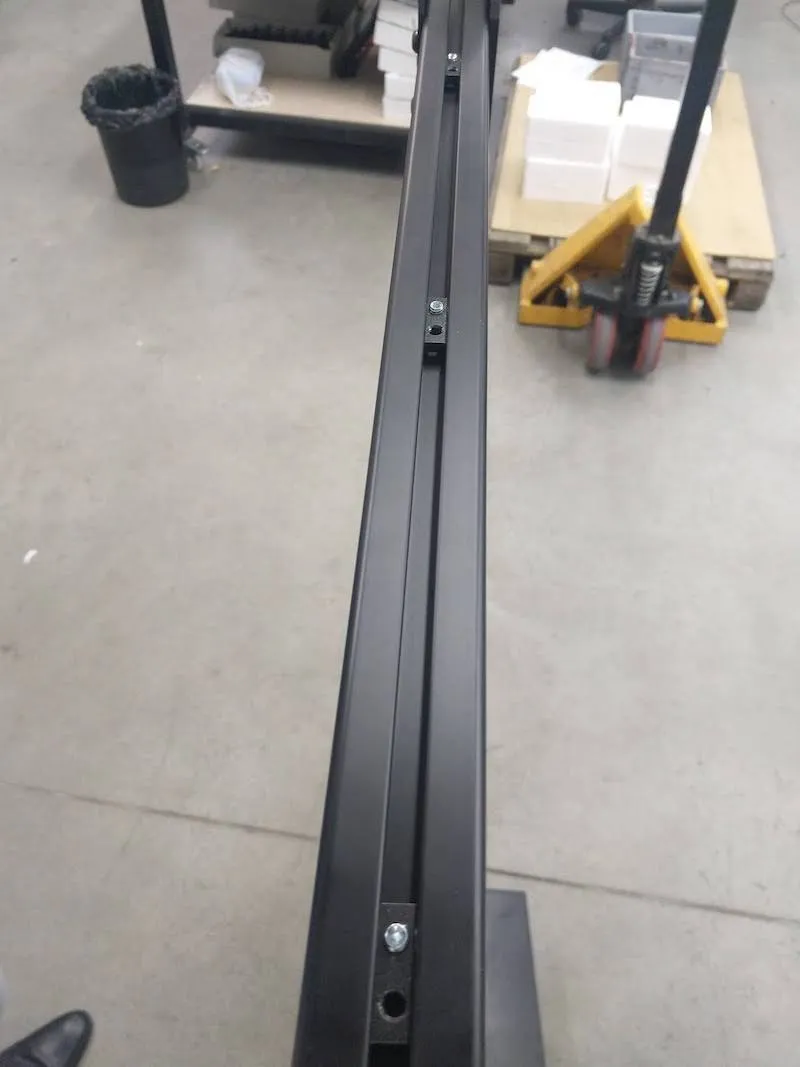

2.1.9. Nájdite hojdaciu ruku v debne. Kyvné rameno bude pri dodaní rozobraté.

‍

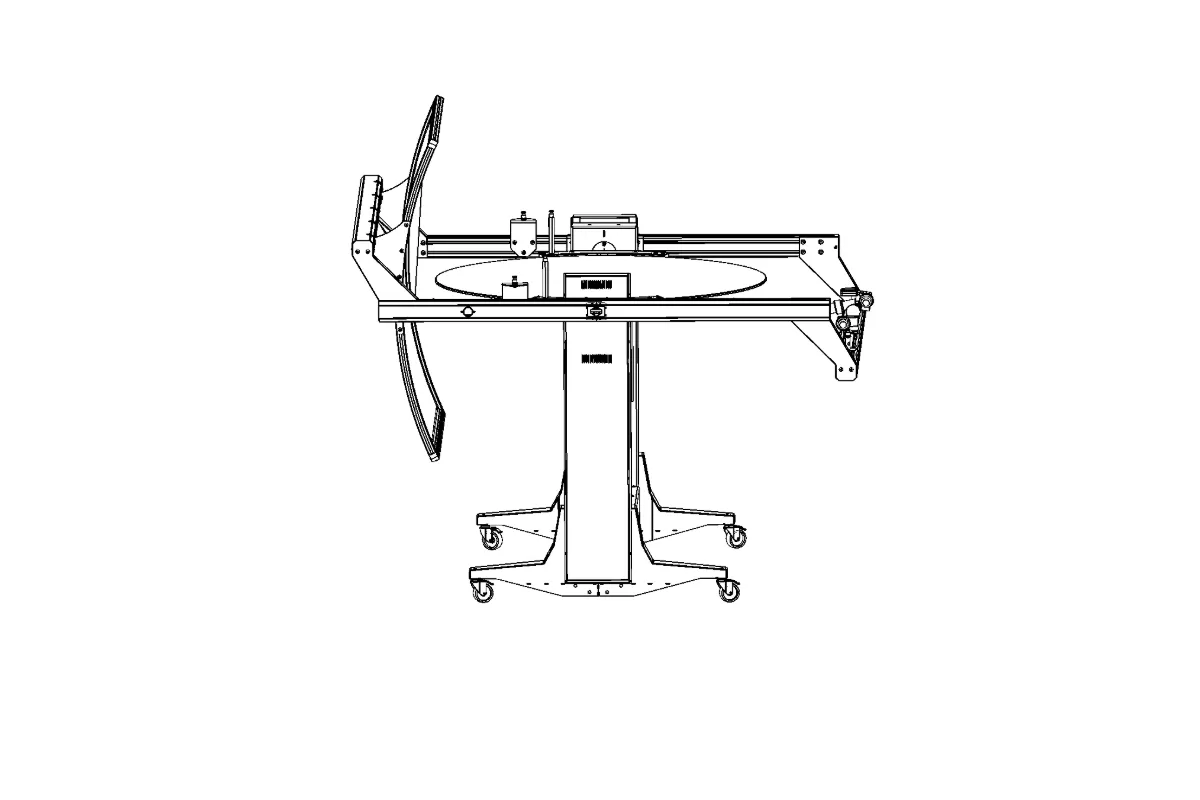

a) Zostavené:

‍

‍

b) Rozobraté:

‍

• Nota: Niektoré dodávky obsahujú aj rozobraté biele pozadie. V tom prípade pozri neskoršiu sekciu Konfigurácia pozadia podzostavy (2.9.).

‍

2.2. Pripojenie rámca k sieti

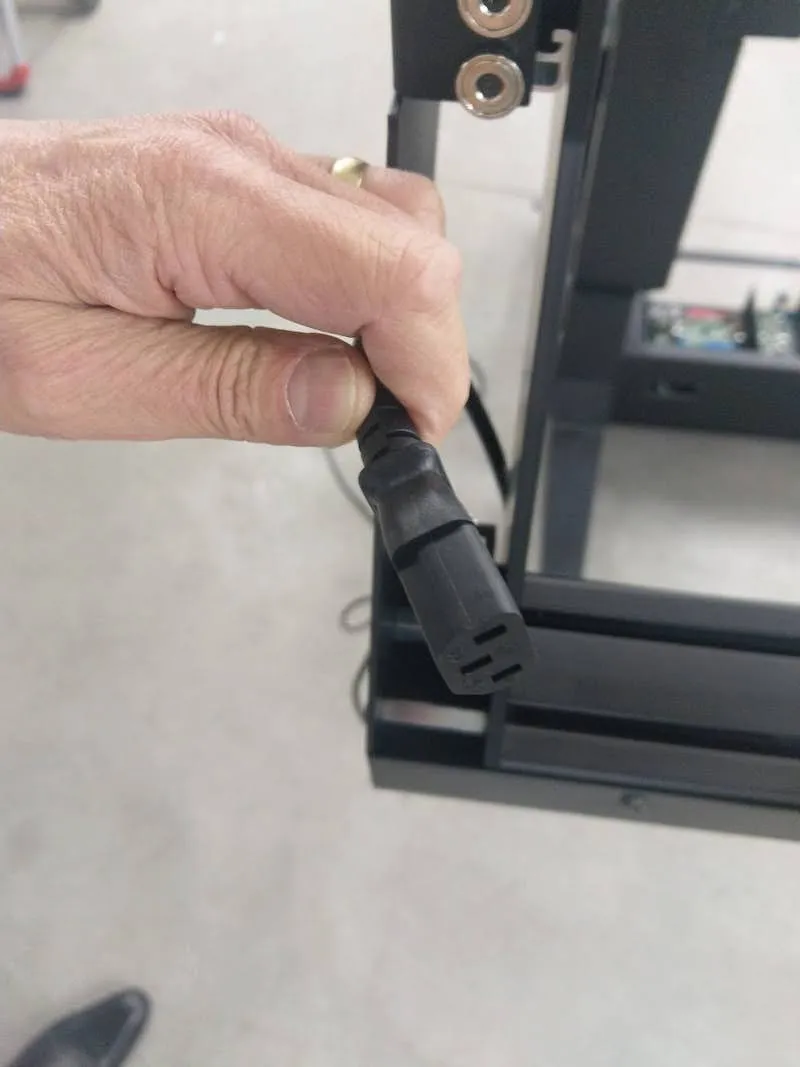

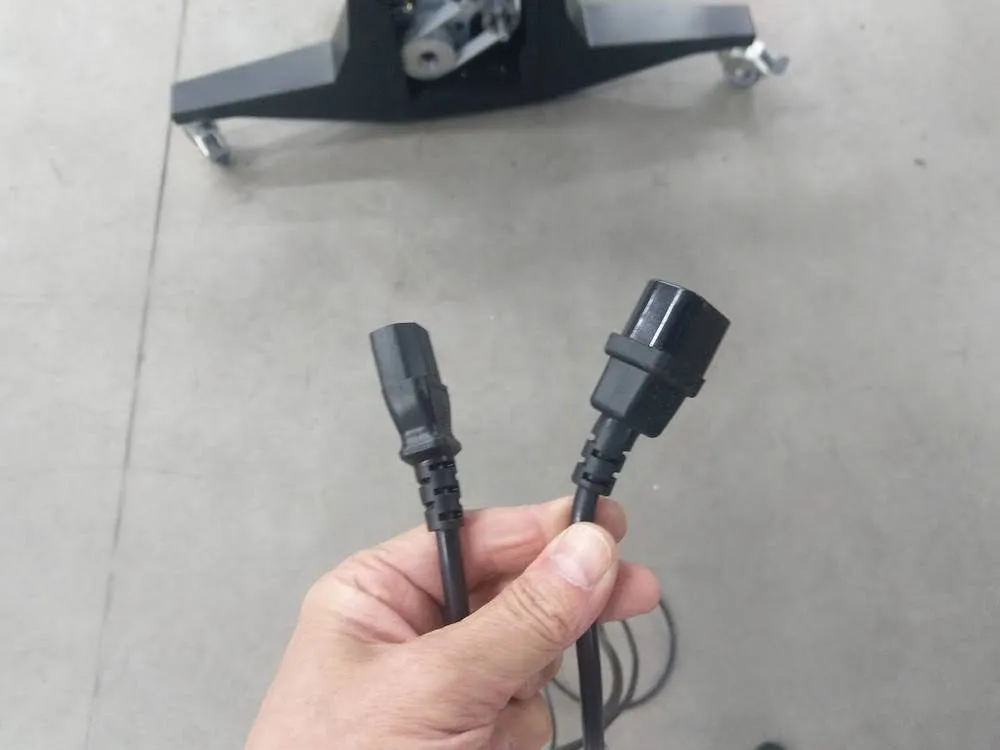

Po inštalácii kolies na zariadenie Frame sa uistite, že vypínač napájania na robotovi je v polohe vypnuté. Potom zapojte napájací kábel do elektrickej zásuvky. Potom použite sieťovú súpravu dodávanú s robotom a pripojte aspoň internet, počítač a PhotoRobot Frame. Schéma pripojenia by mala byť ako v nasledujúcej infografike.

‍

‍

2.3. Zapnutie zariadenia

2.3.1. Po pripojení zariadenia na internet a počítač zapnite napájanie routera. Potom počkajte približne 2 minúty, kým sa router nabootuje a začne bežať.

2.3.2. Po spustení routera zapnite počítač a potom ako posledný krok zapnite robota Frame.

‍

2.4. Nájdite IP adresu PhotoRobot v sieti LAN

2.4.1. Ďalej nájdite LAN IP adresu PhotoRobot pomocou jednej z nasledujúcich podporných aplikácií na vyhľadávanie PhotoRobot v sieti. Poznámka: Stiahnutia aplikácií na vyhľadávanie PhotoRobot v sieti sú tiež dostupné prostredníctvom PhotoRobot Account Downloads.

• Windows – frfind.exe pre Windows
• Mac OS X - frfind pre macOS
• Android – nájdite PhotoRobot Locator v službe Google Play
• iPhone, iPad – nájdite PhotoRobot Locator na iTunes

2.4.2. Spustiť aplikáciu na vyhľadávanie PhotoRobot v sieti. Ak sa nájde zariadenie PhotoRobot, skopírujte jeho IP adresu. Potom vložte IP adresu PhotoRobot do akéhokoľvek webového prehliadača otvoreného na lokálnom počítači. Tým sa otvorí Service GUI.

‍

2.5. Zapnutie motora a pohyb robotického ramena

2.5.1. V servisnom rozhraní použite tlačidlo Motor ON na zapnutie motora.

‍

‍

2.5.2. Po zapnutí motora nastavte rameno do polohy nula stupňov.

‍

‍

2.6. Predná časť uchytenia kyvného ramena

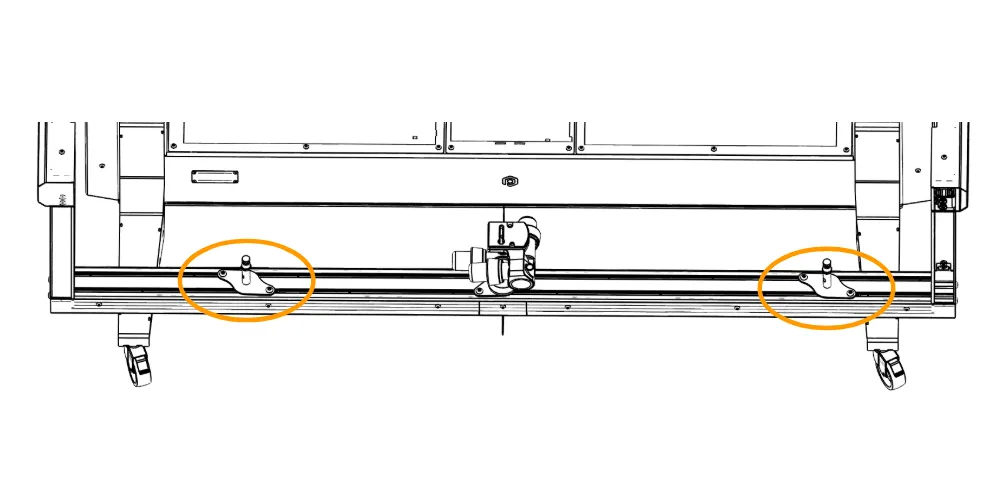

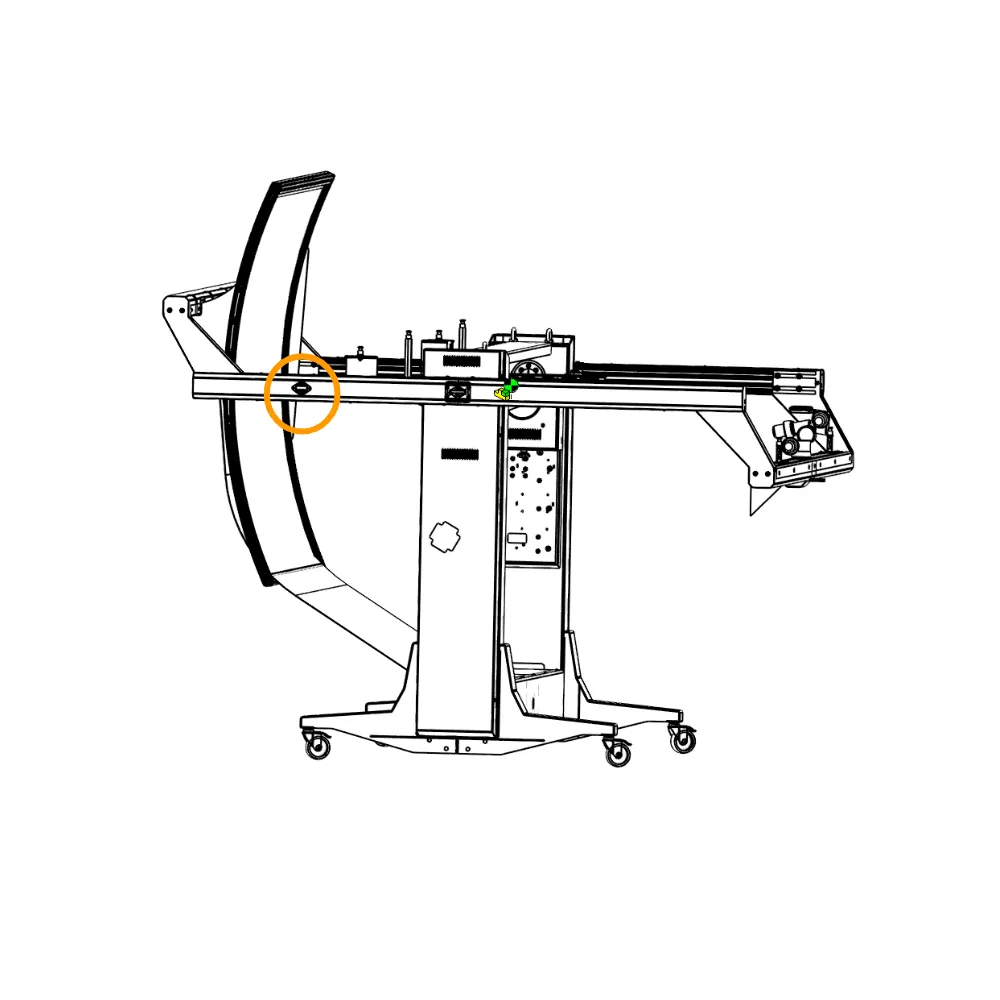

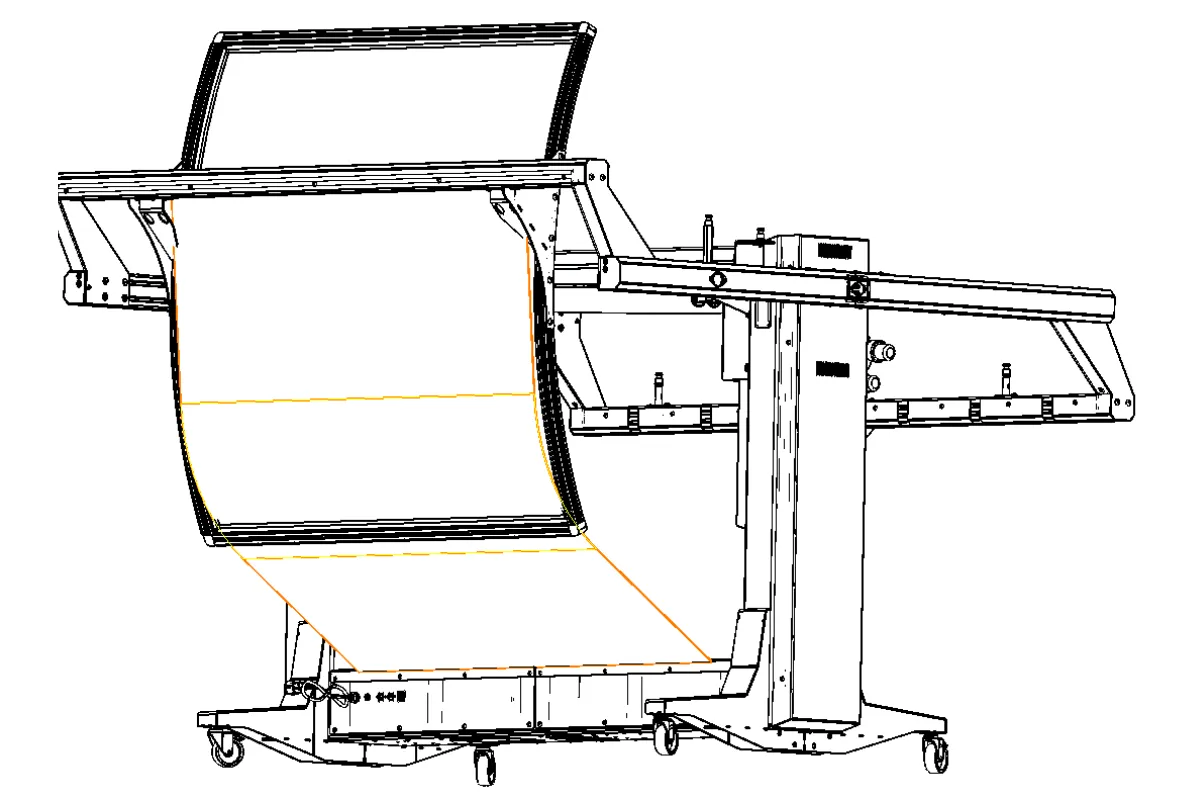

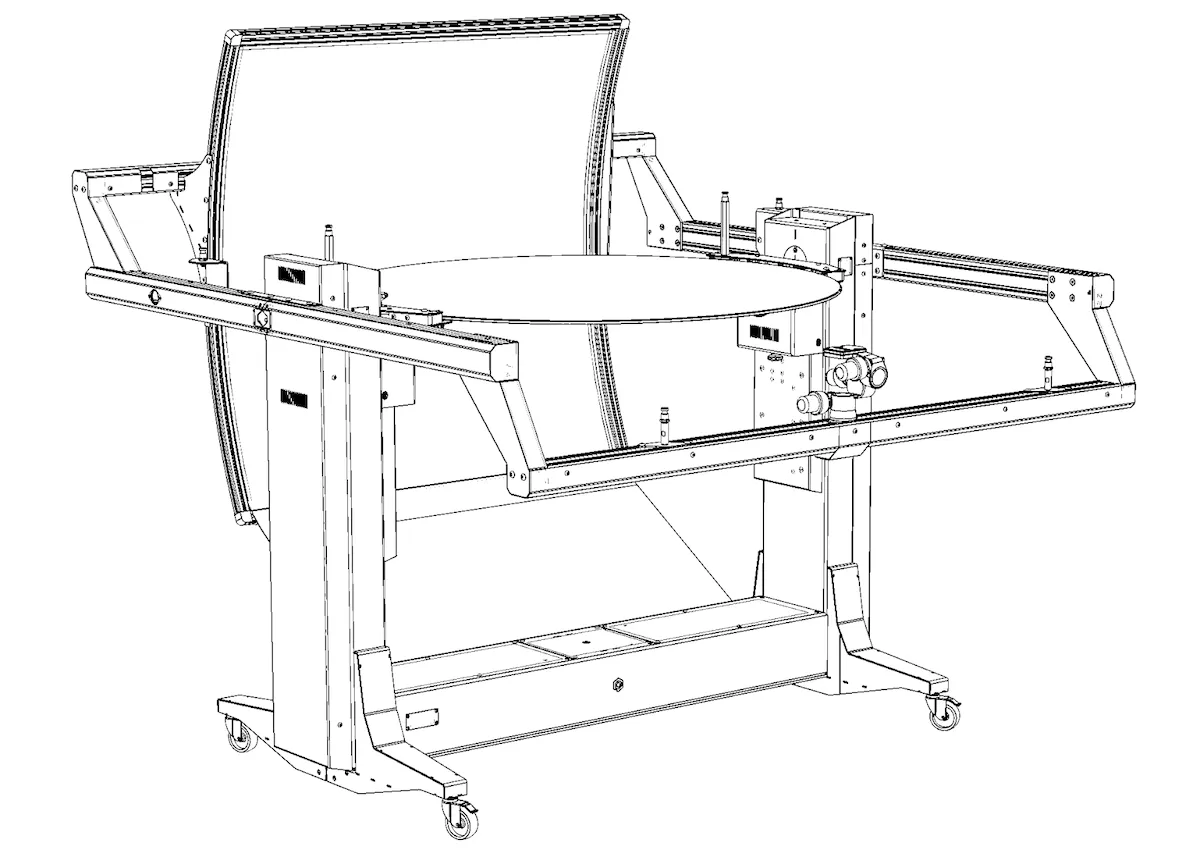

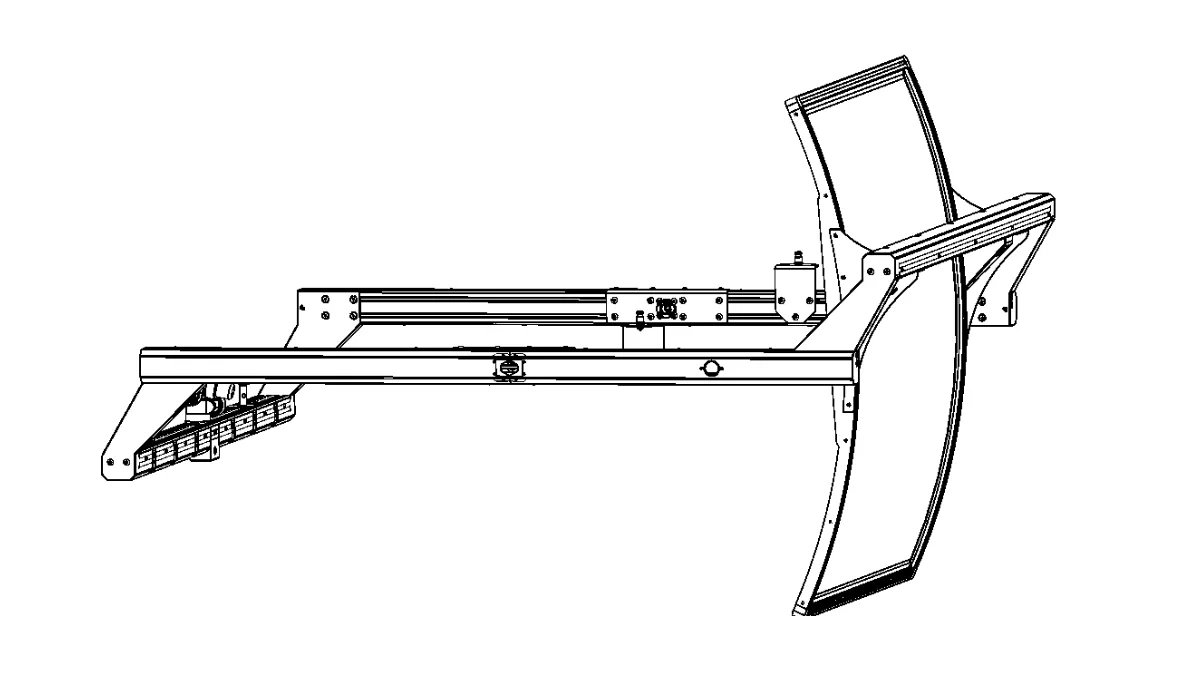

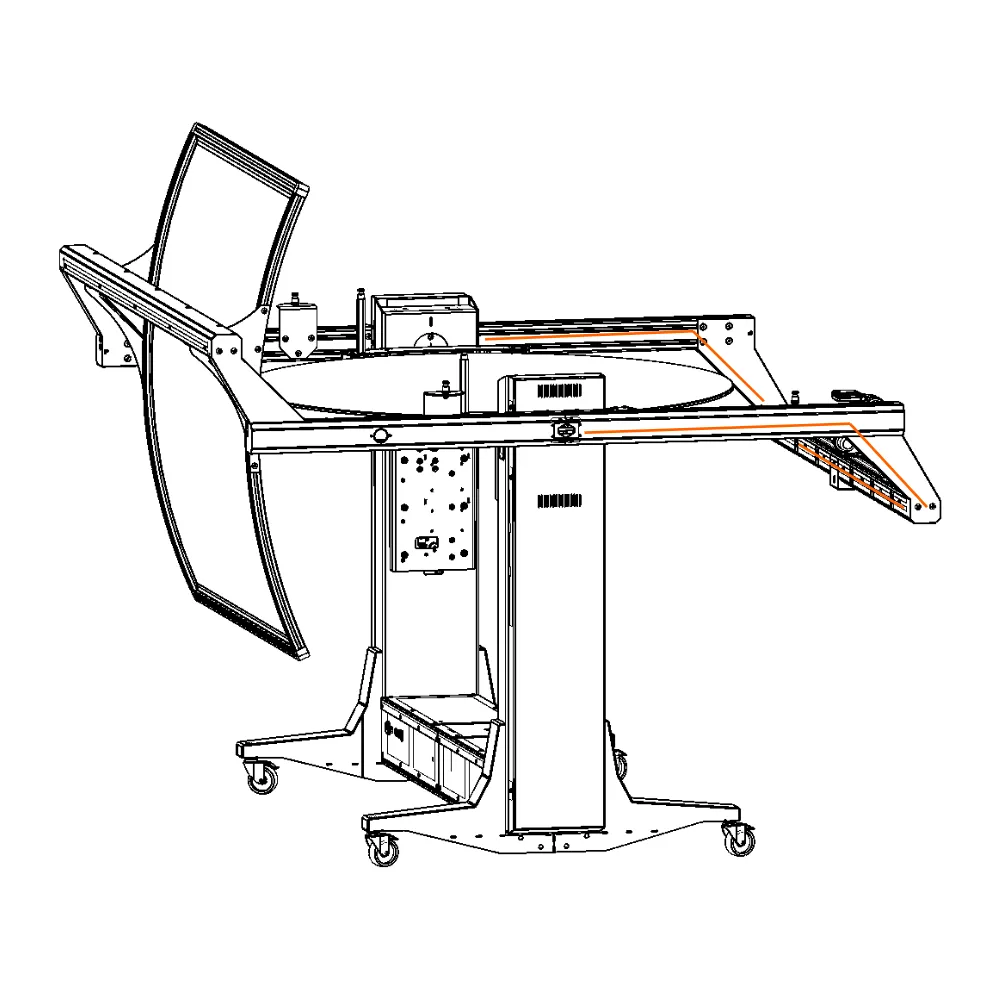

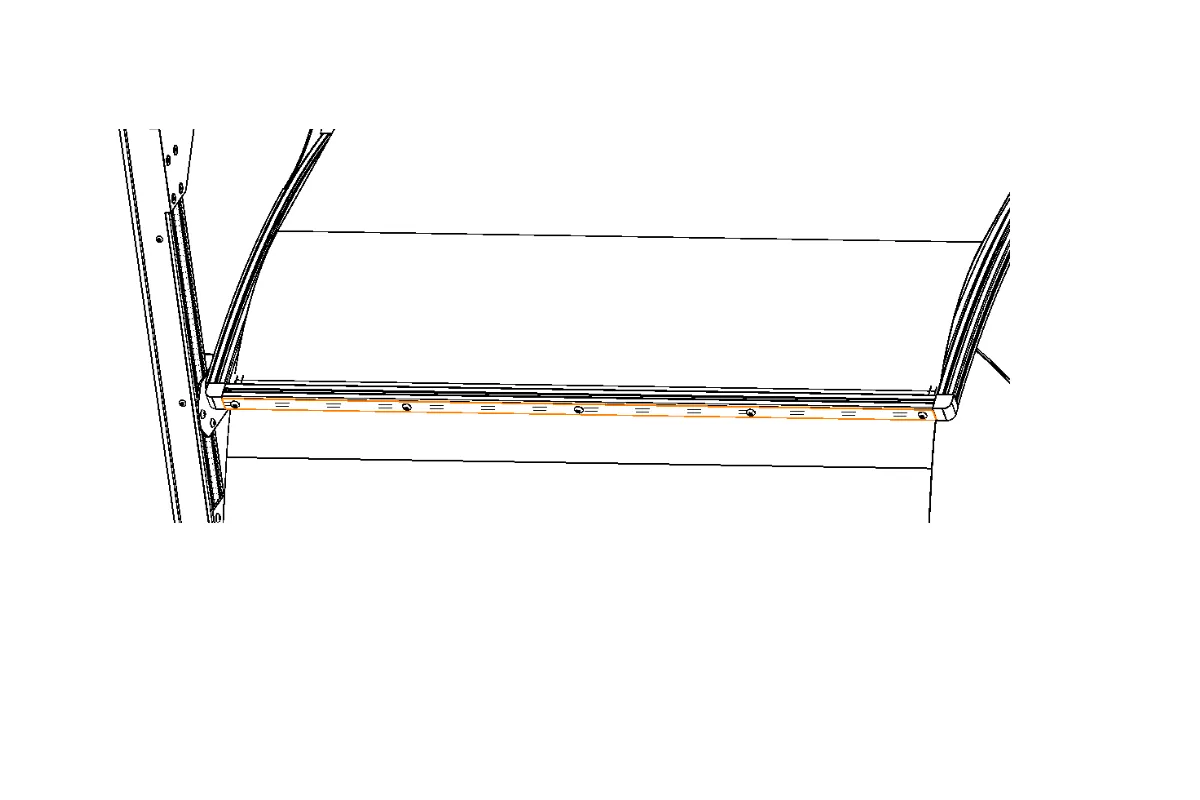

2.6.1. Ďalším krokom je upevnenie prednej časti kyvného ramena. Predná časť kývacieho ramena je zvýraznená oranžovou farbou na nasledujúcom diagrame.

‍

‍

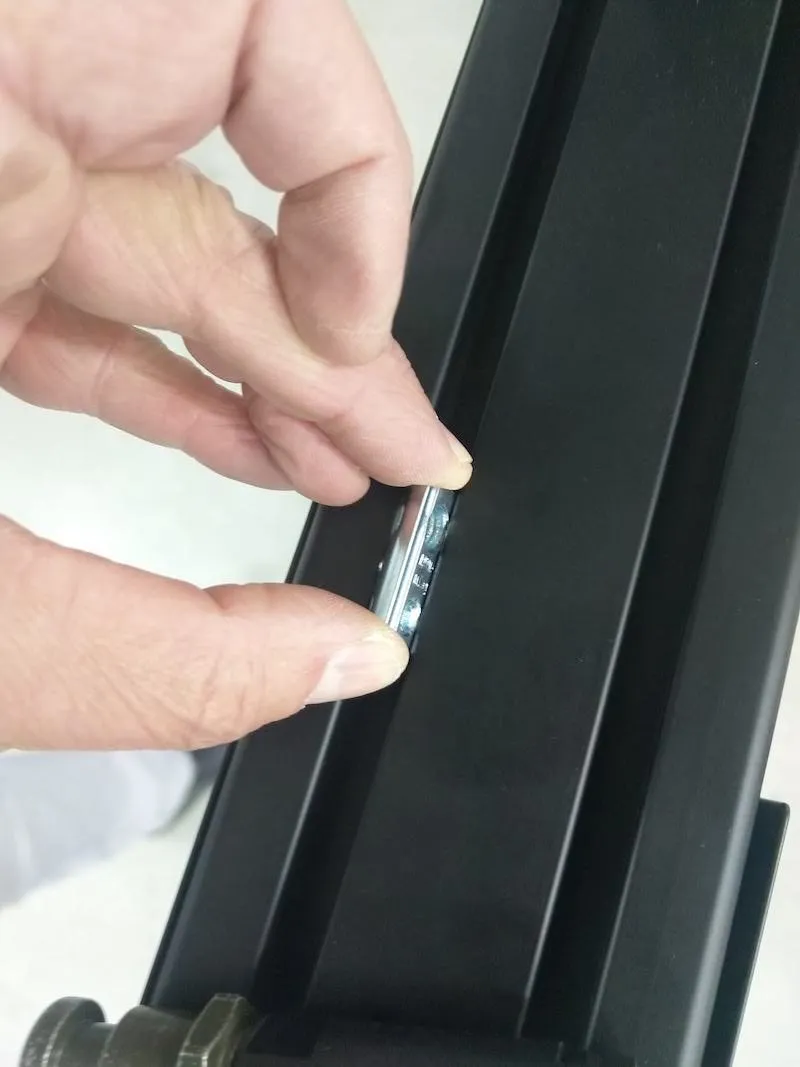

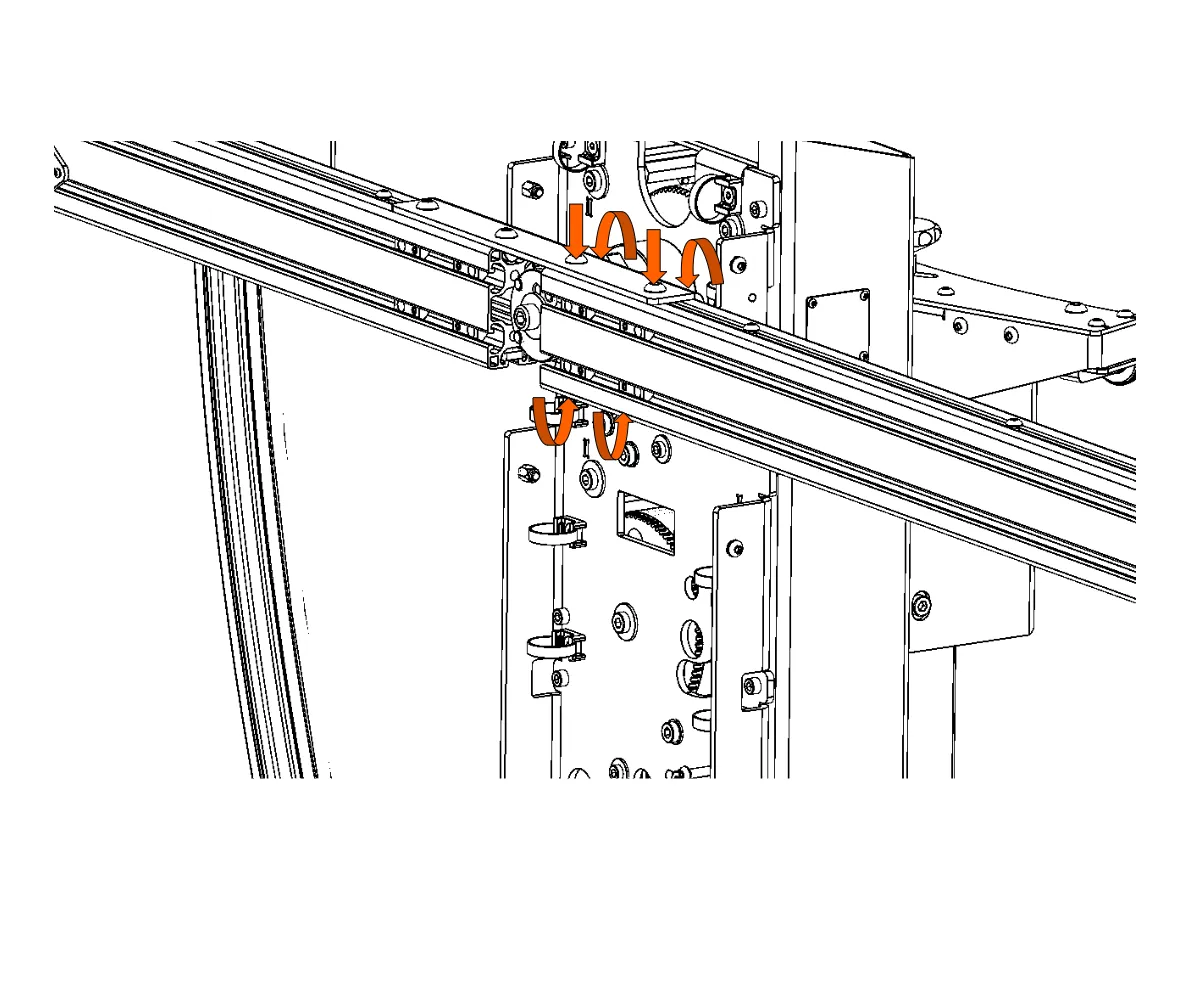

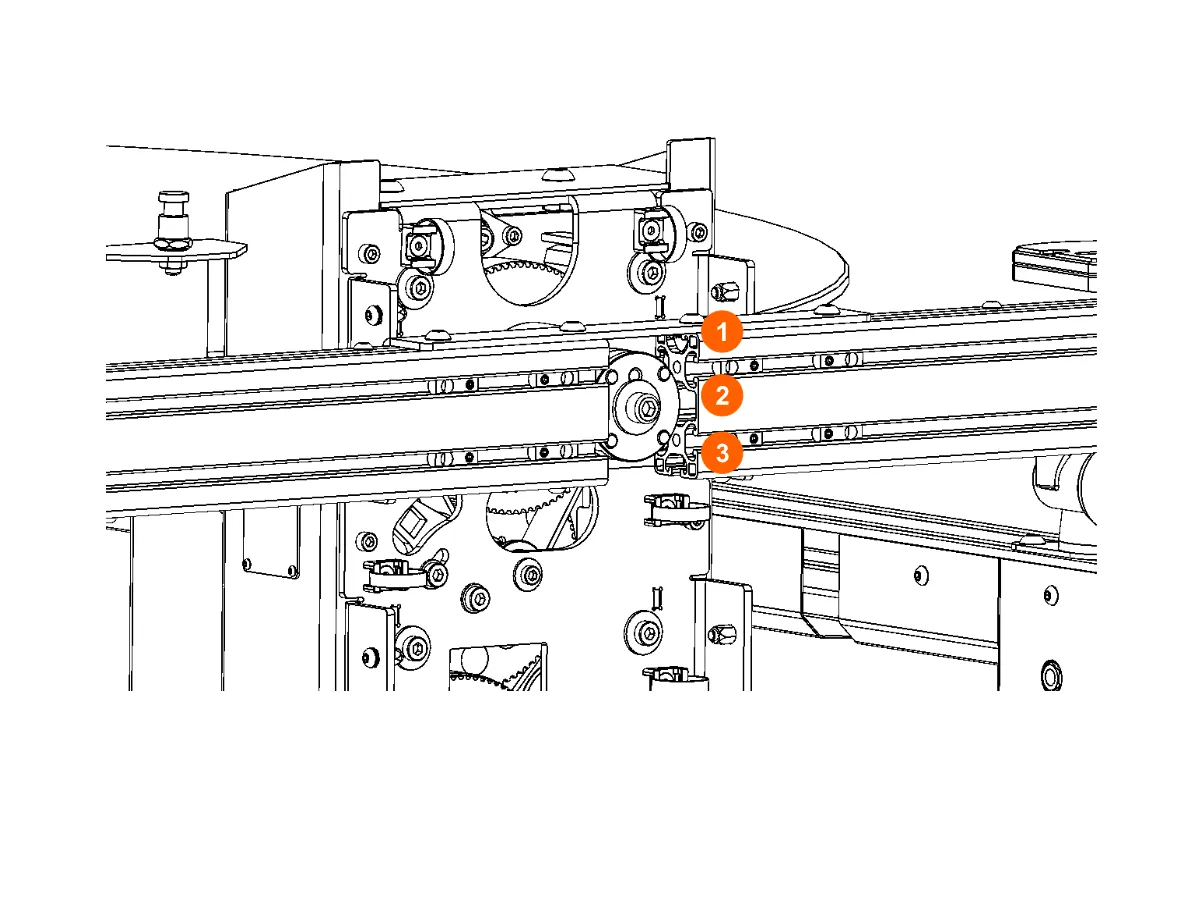

2.6.2. Zasuňte obe strany prednej časti ramena do 6 špeciálnych strieborných matiek. Poznámka: Na každej strane kyvného ramena sú 2 rady po 3 matice.

‍

‍

2.6.3. Spojte obe strany ramena tak, aby boli v rovine so stredovou osou.

‍

‍

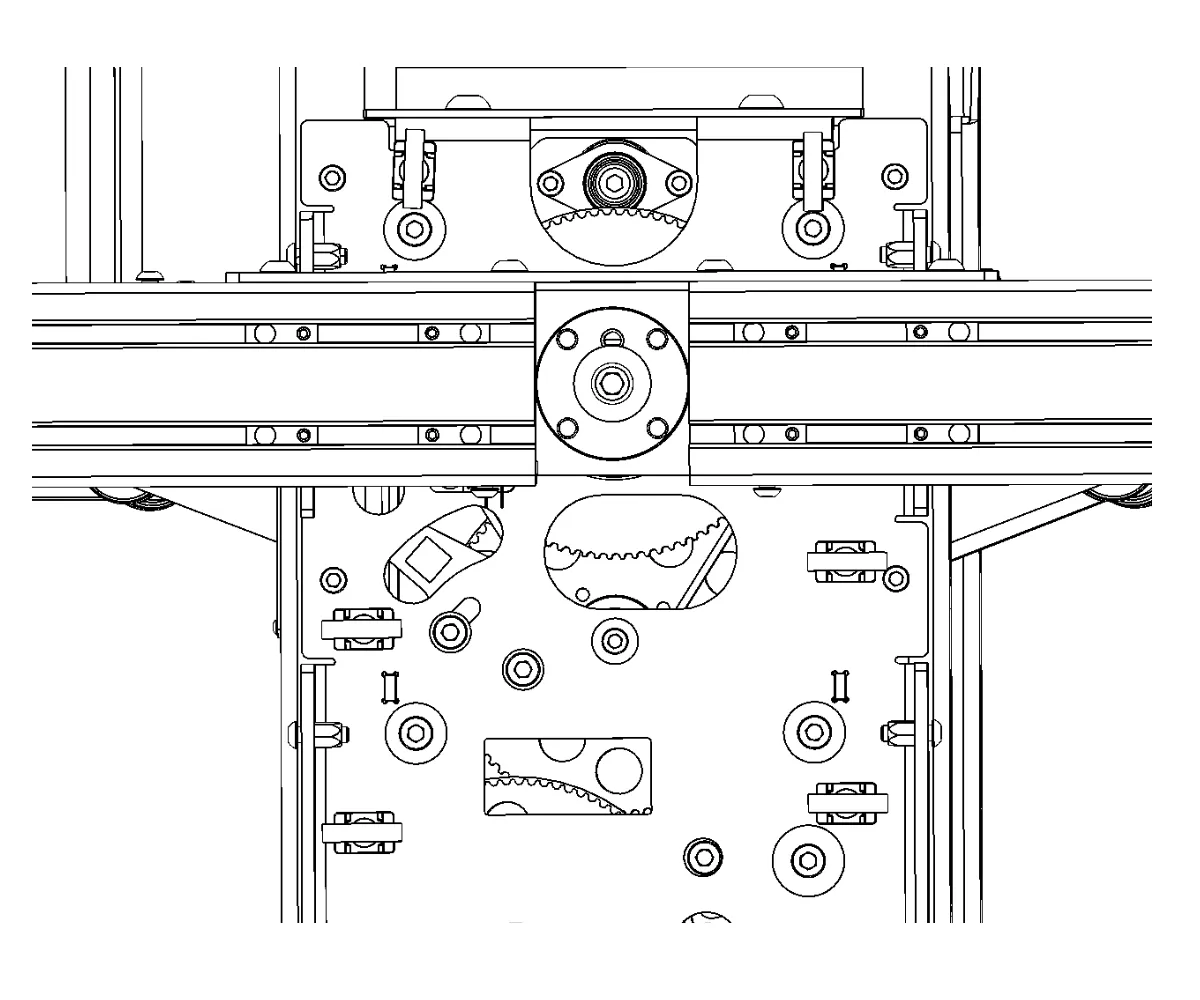

2.6.4. Dotiahnite šesť skrutiek do matíc spájajúcich prednú časť ramena so stredovou osou.

‍

‍

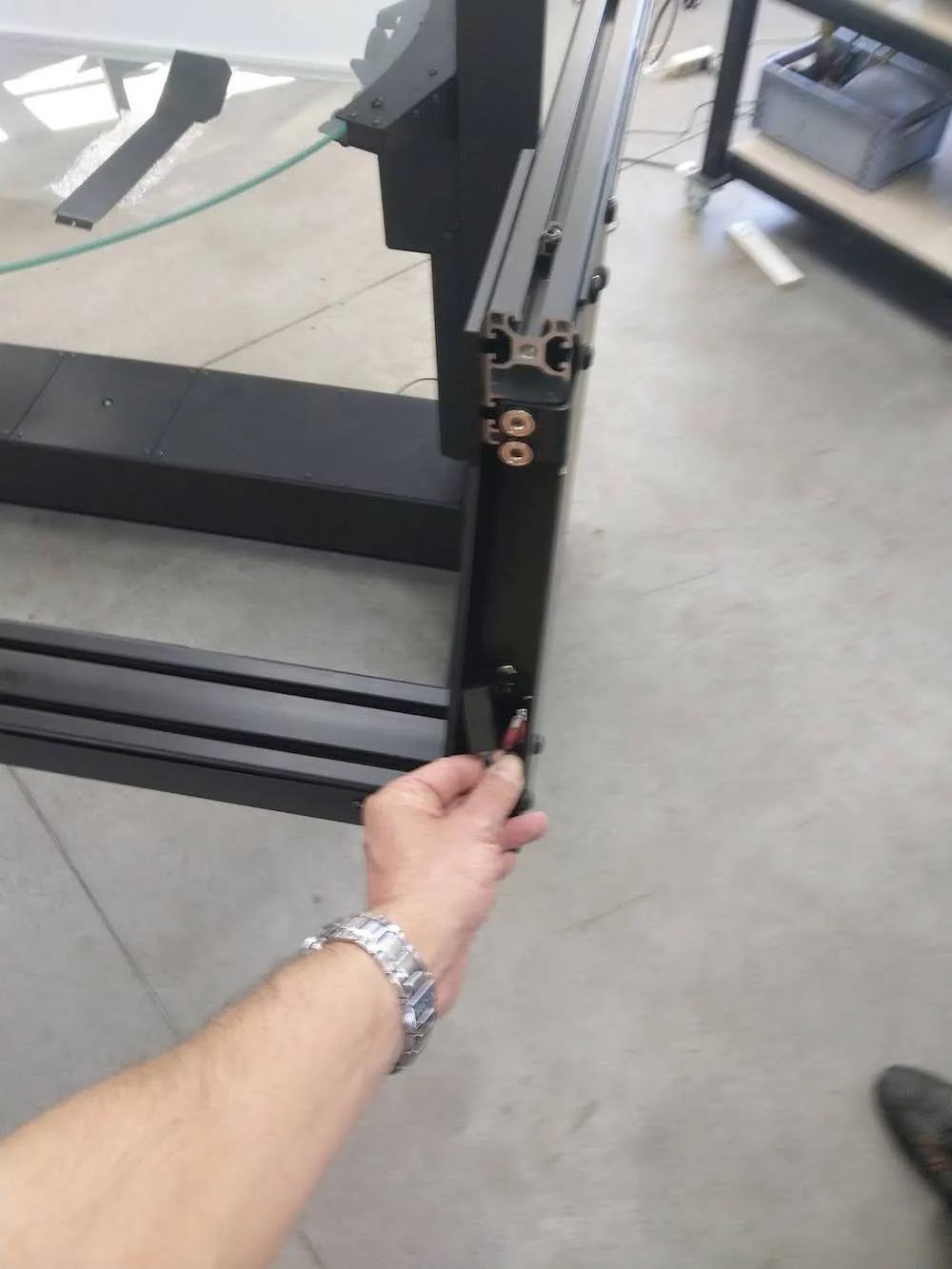

2.6.5. Ďalej pevne priskrutkujte spojovacie časti ramena na obe strany robota Frame.

‍

‍

2.7. Montáž bieleho krytu a príprava napájacích káblov

2.7.1. Keď je predná časť ramena pevne nainštalovaná, pripevnite biely kryt na obe strany robota.

‍

‍

2.7.2. Ďalej nájdite 4 napájacie káble s dĺžkou 5 metrov každý na napájanie svetiel.

‍

‍

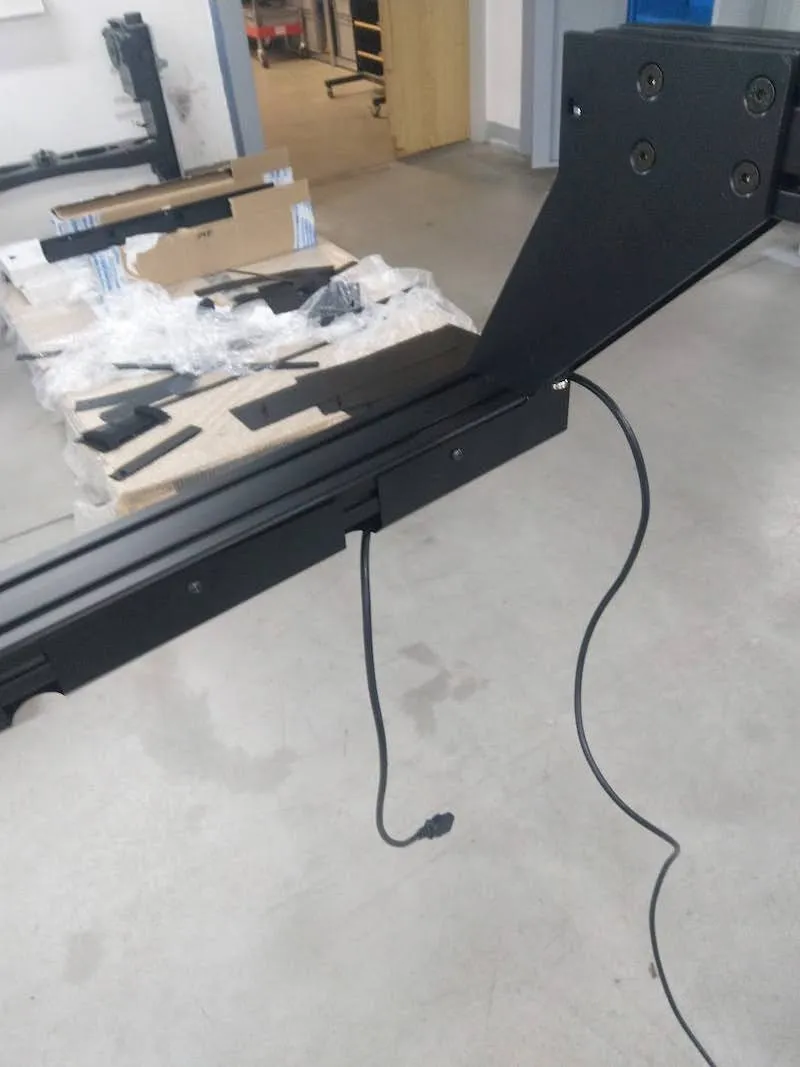

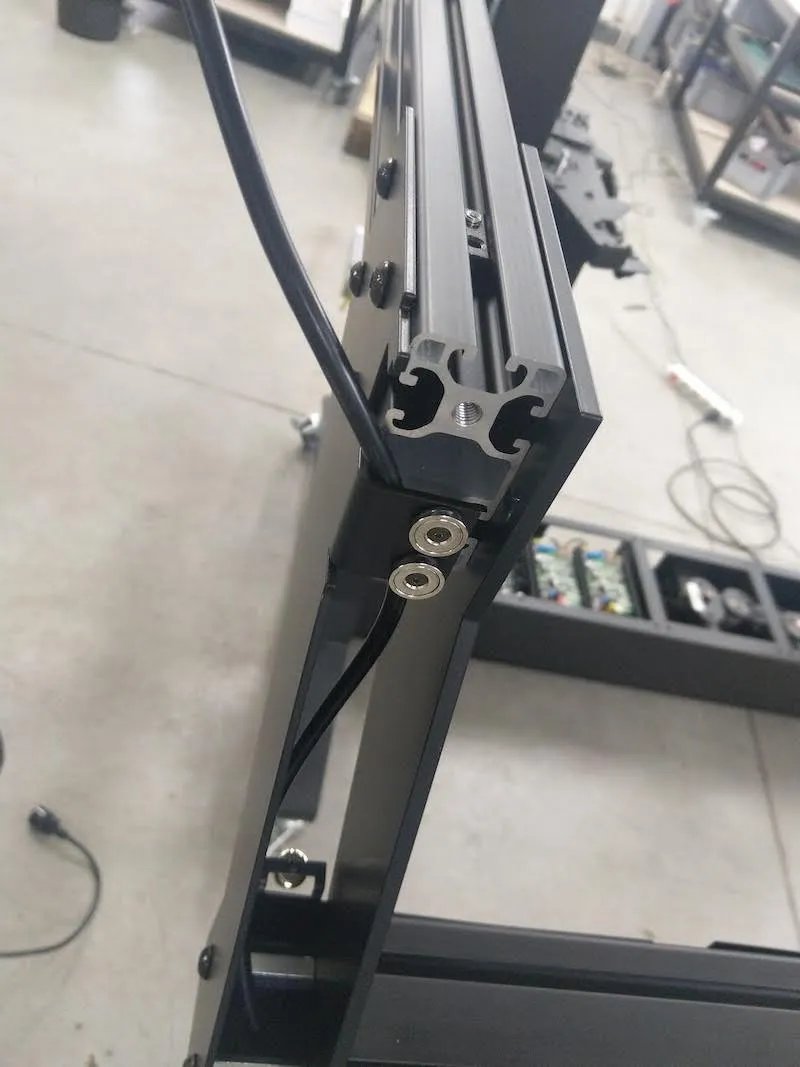

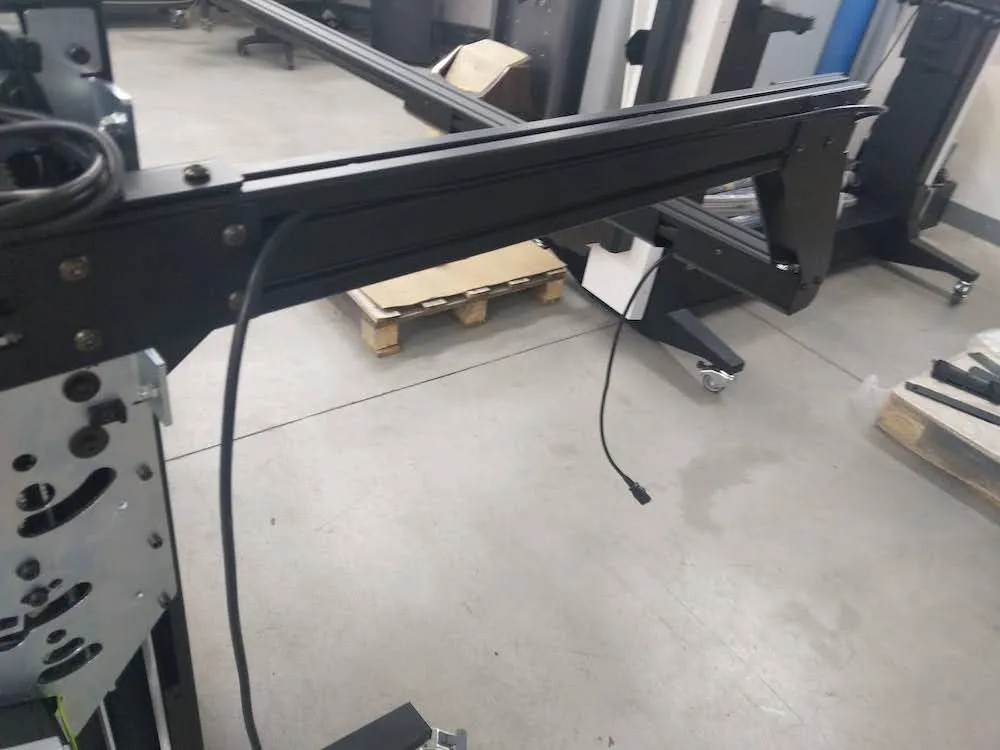

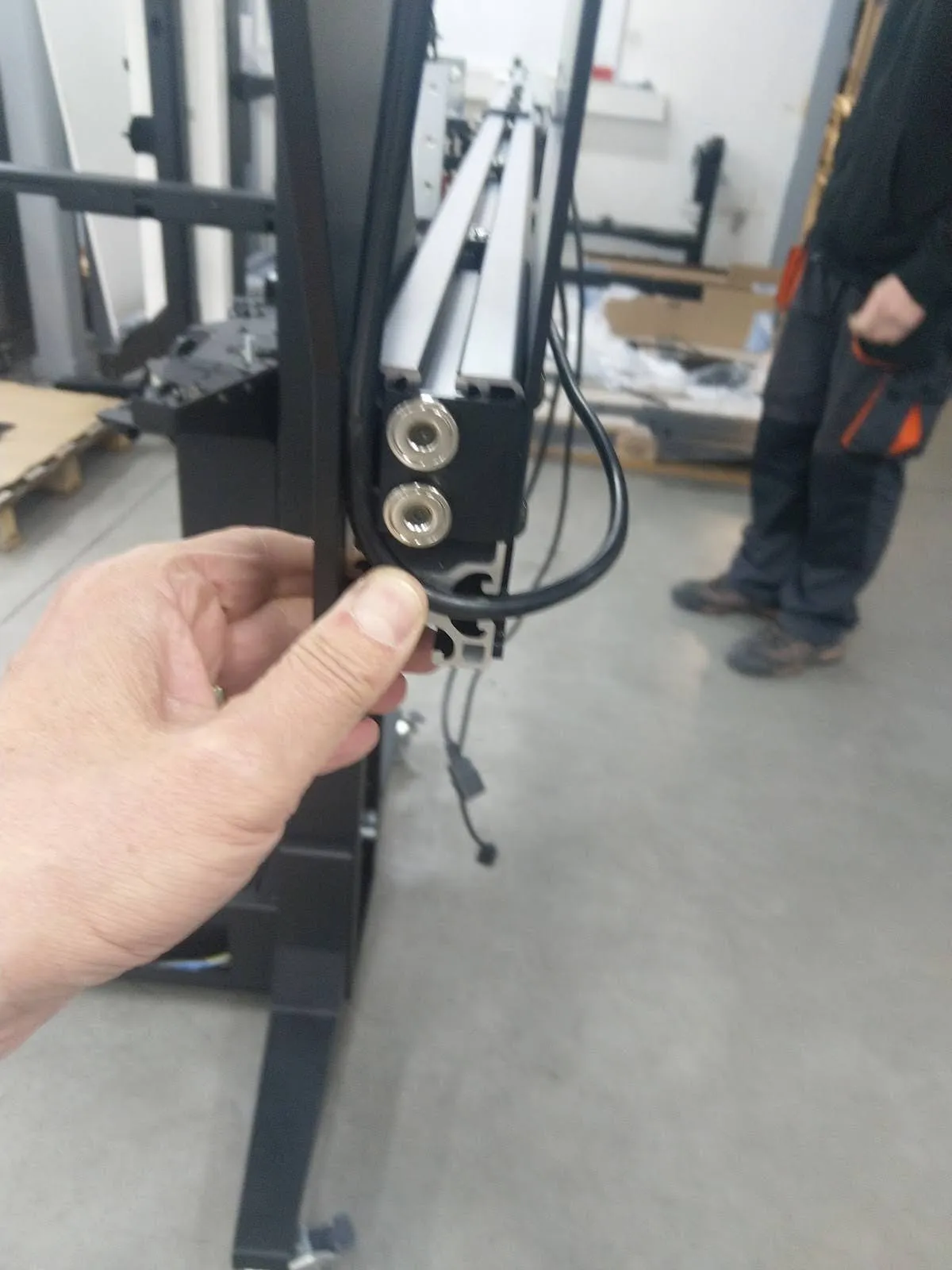

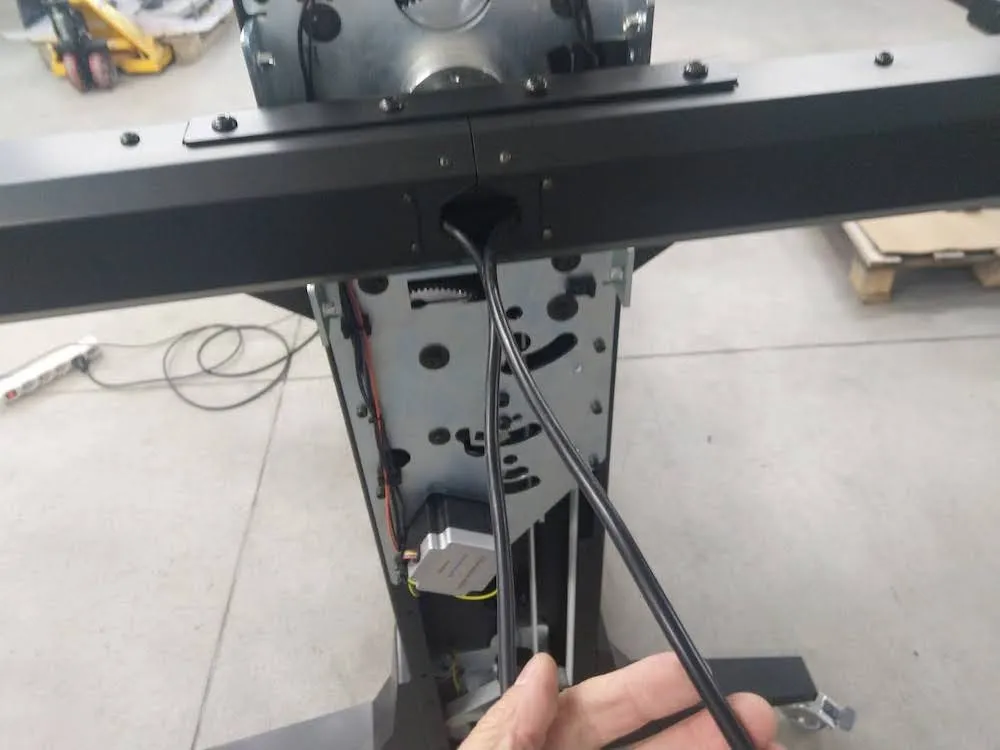

2.7.3. Prevlečte jeden kábel cez prednú ľavú stranu kyvného ramena.

‍

‍

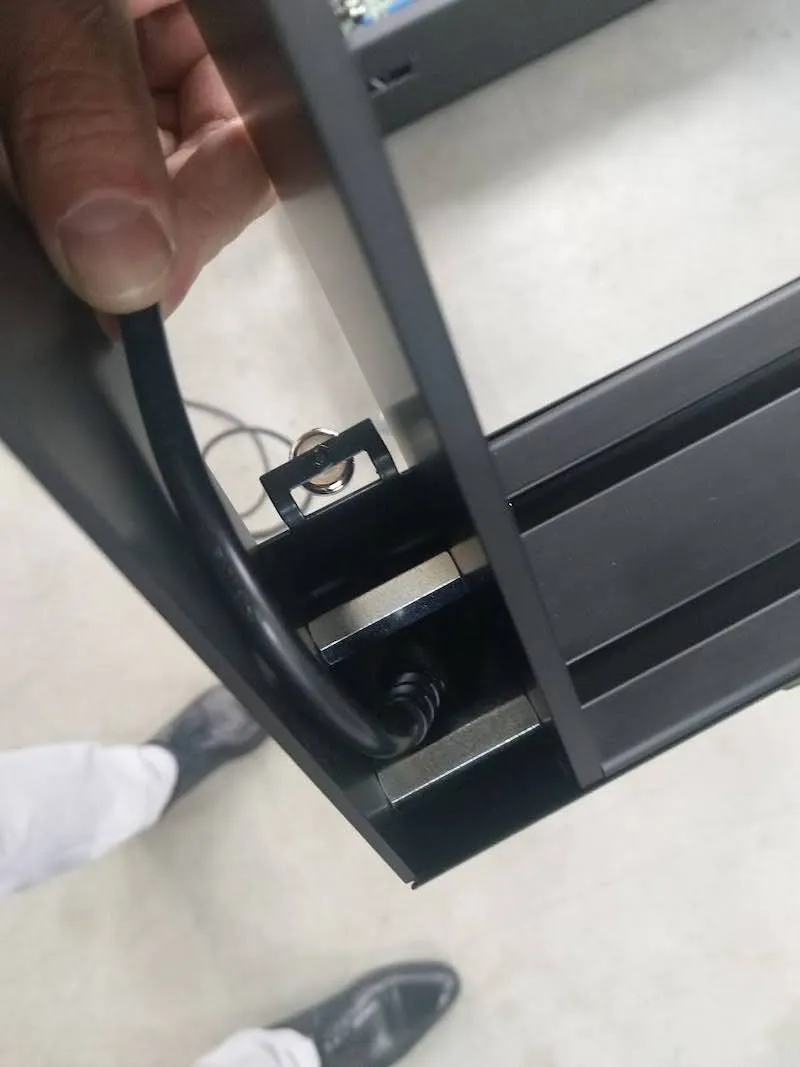

2.7.4. Nájdite plechový kryt a položte ho na kábel. Potom pripevnite 3 skrutky na hornú stranu a 3 skrutky na spodnú.

‍

‍

2.7.5. Jemne narovnám kábel pred pokračovaním v prevliekaní ďalšieho kábla cez rám stroja.

‍

‍

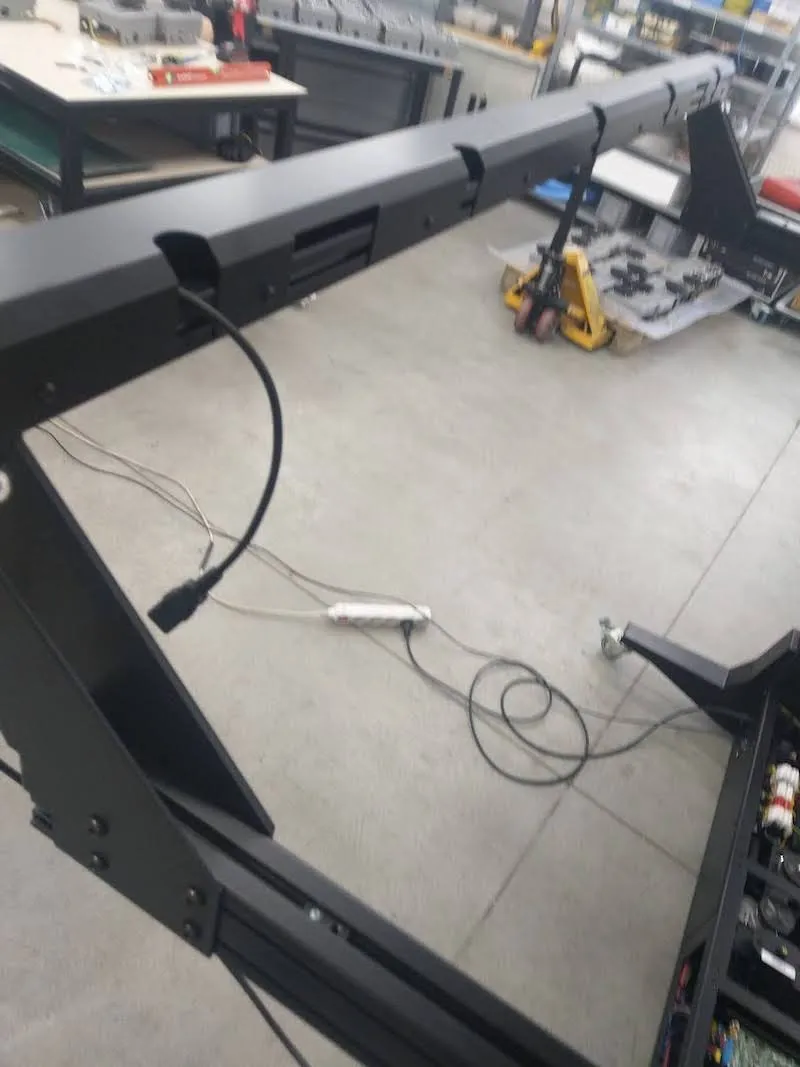

2.7.6. Vezmite ďalší napájací kábel, ktorý je tiež 5 metrov dlhý, a prevlečte ho cez zadnú ľavú stranu kyvnej rameny. Postupujte podľa rovnakých krokov ako pri zavádzaní prvého kábla cez prednú ľavú stranu zariadenia.

‍

‍

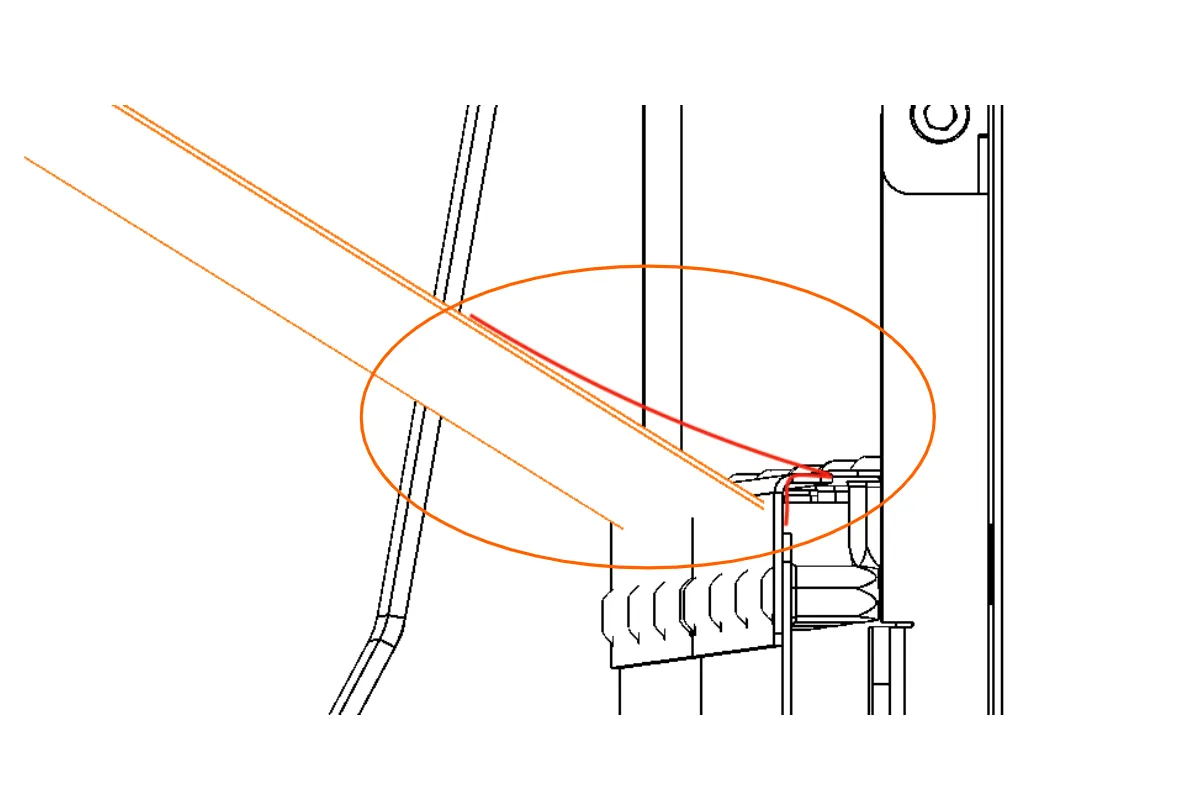

Nota: Pre novšie modely Frame sú 2 otvory pre napájacie káble svetla na pozadí. Nájdite ich na ľavej a pravej strane v plechu. Káble pre tieto dve oblasti sú dlhé len 3 metre.

‍

‍

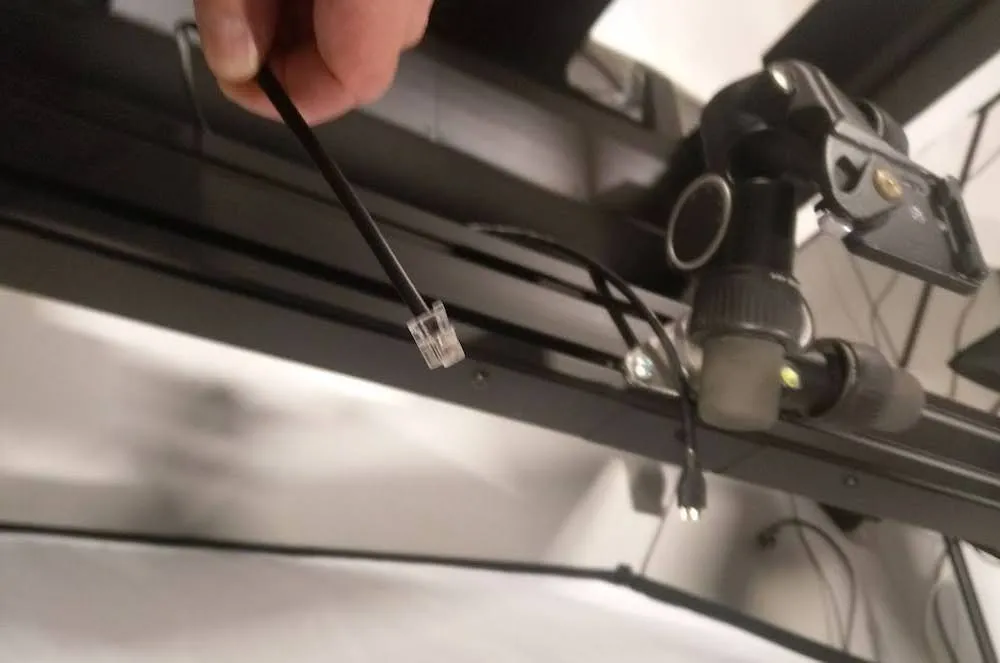

2.7.7. Teraz zopakujte predchádzajúce montážne inštrukcie na zostavenie pravej strany kyvného ramena. Jediný rozdiel je, že predná pravá strana kyvnej vidlice obsahuje dva káble s konektormi. Tieto podporujú kábel uzávierky s spojkou a kábel na napájanie laserom.

‍

‍

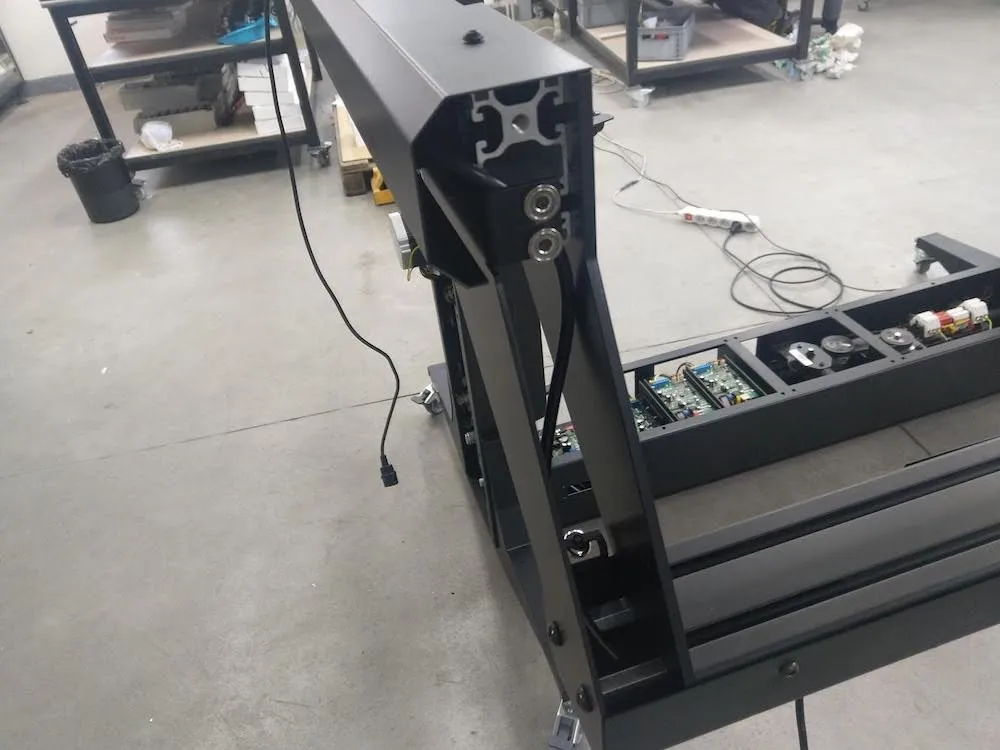

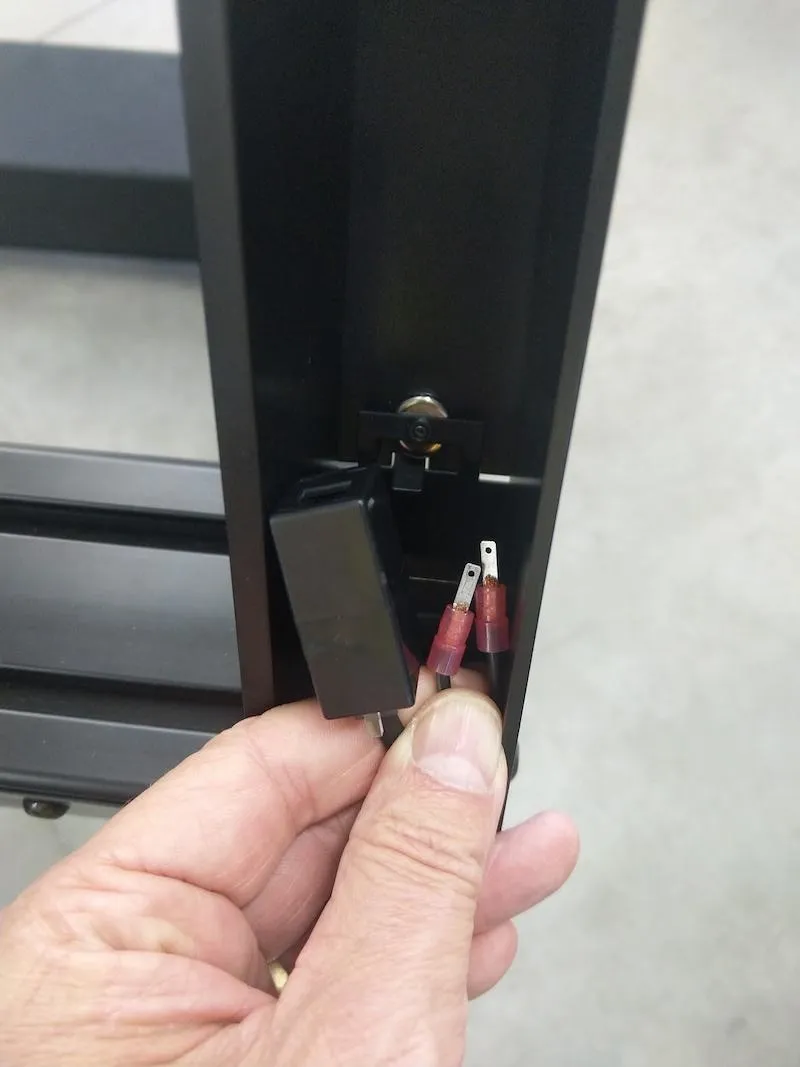

• Nota: Protiklady týchto konektorov sú pripevnené blízko strednej nápravy kyvného ramena. Pripojte každý a položte ich vedľa napájacieho kábla.

‍

2.8. Predné držiaky svetiel na montáž kyvného ramena

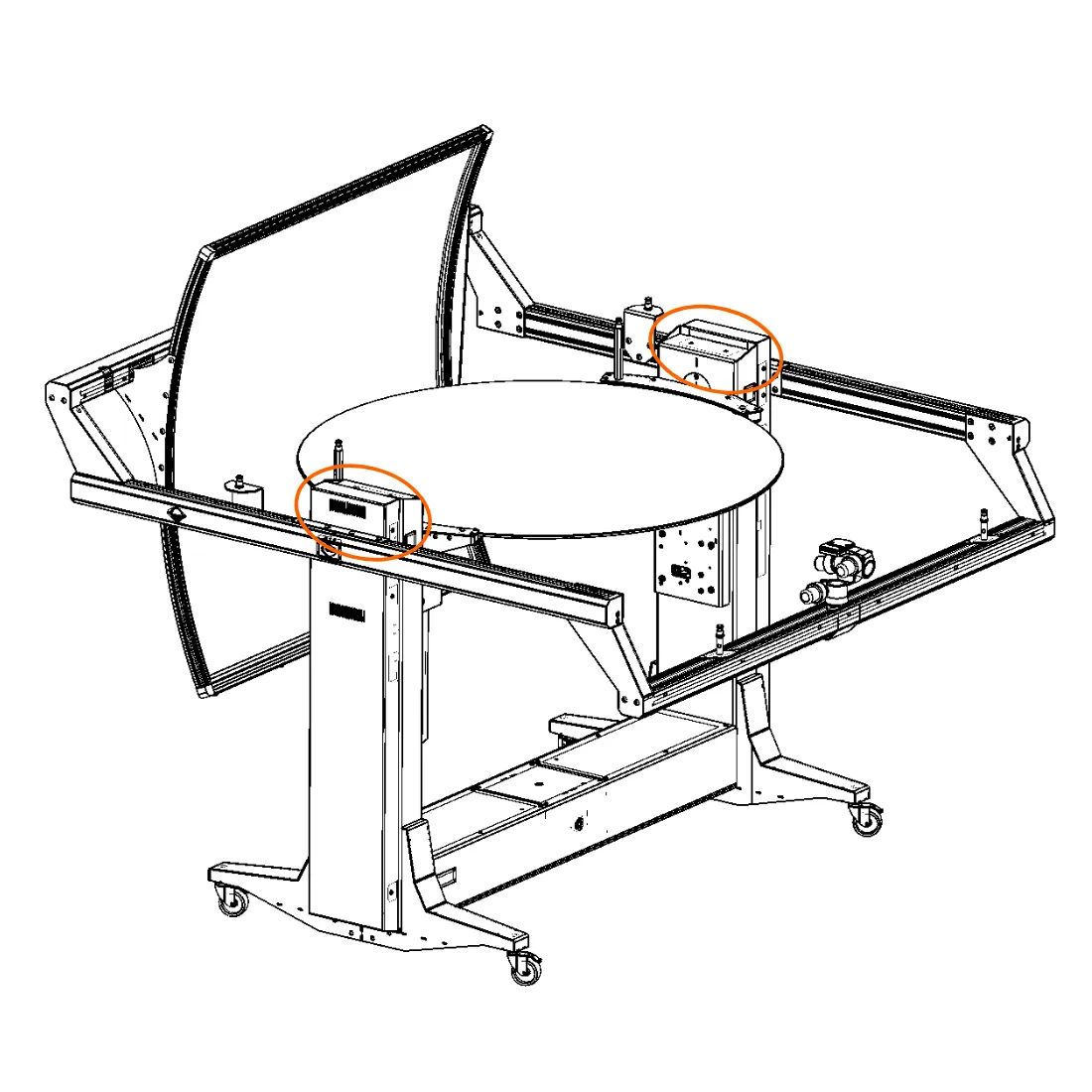

2.8.1. Po zostavení kyvného ramena sa pripravte na pripevnenie dvoch držiakov predných svetiel na prednú časť kyvného ramena.

‍

‍

2.8.2. Najprv vložte všetky 4 špeciálne podporné kolíky do prednej časti kyvného ramena.

‍

‍

2.8.3. Ďalej namontujte oba držiaky bateriek.

‍

‍

2.9. Konfigurácia pozadia podzostavy

2.9.1. Ak pozadie dorazilo rozložené pri dodaní, pripravte podzostavu pozadia. Inak preskočte na kroky v sekcii 2.10 o pripojení na pozadie k kývajúcemu ramenu.

2.9.2. Na prípravu podzostavy pozadia navlieknite gumovú výstuž do tunelov prišitých do pozadia.

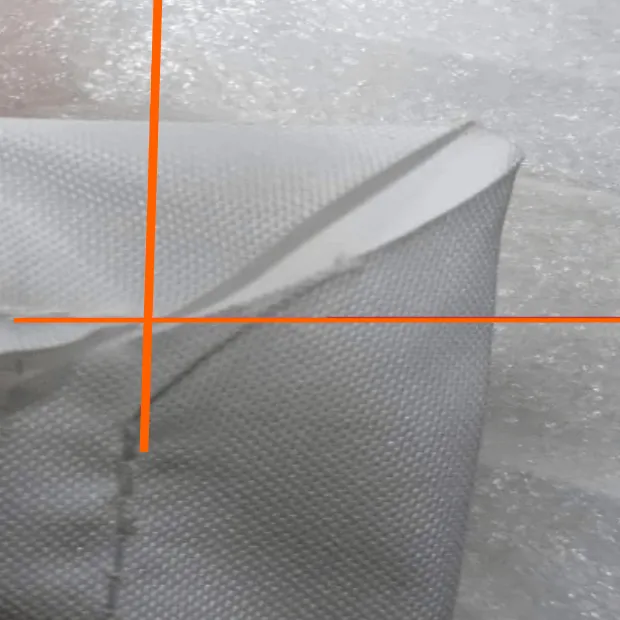

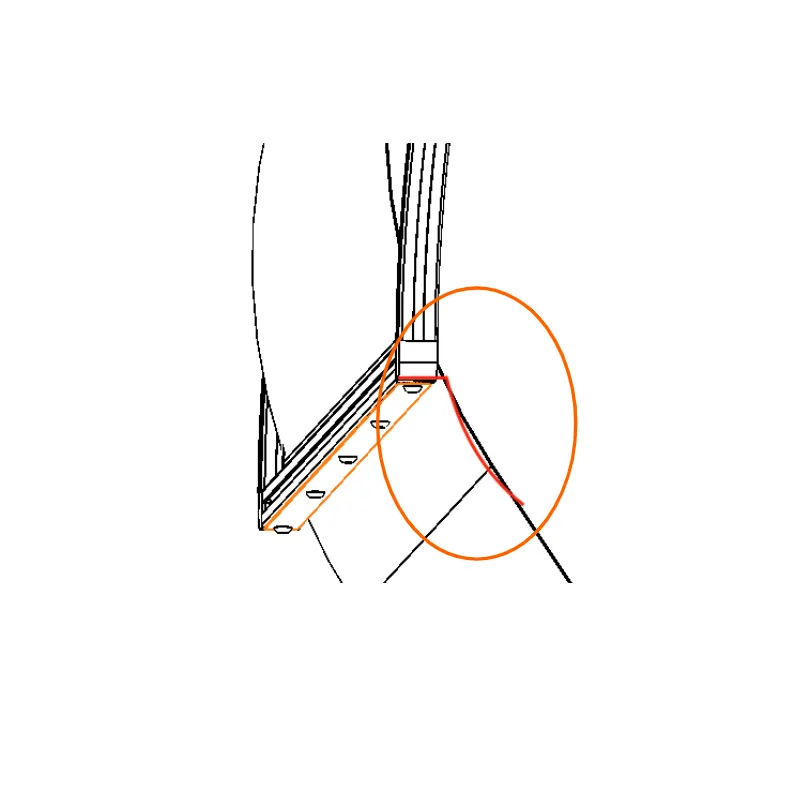

2.9.3. Ďalej skráťte gumové výstuže v rohoch pozadia, ako na nasledujúcom obrázku.

‍

‍

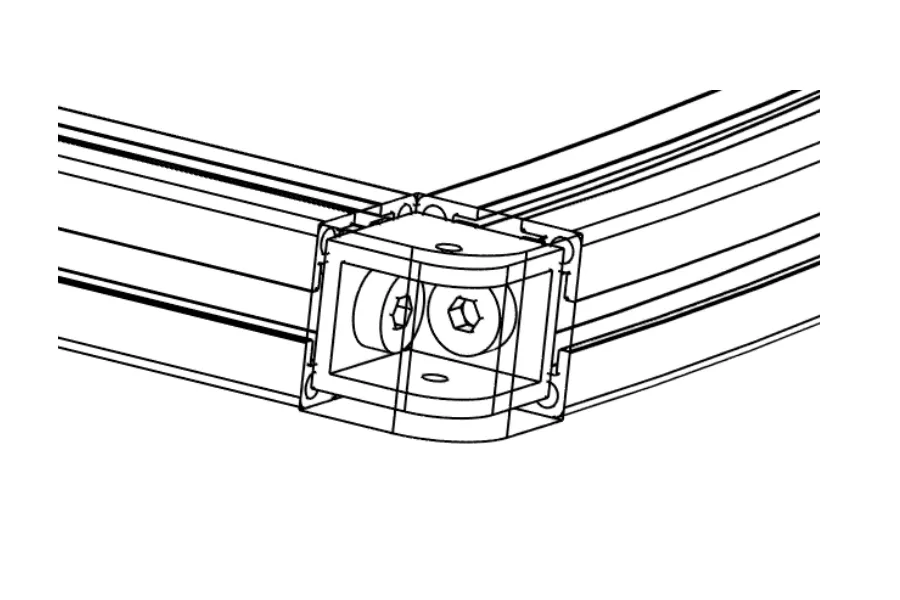

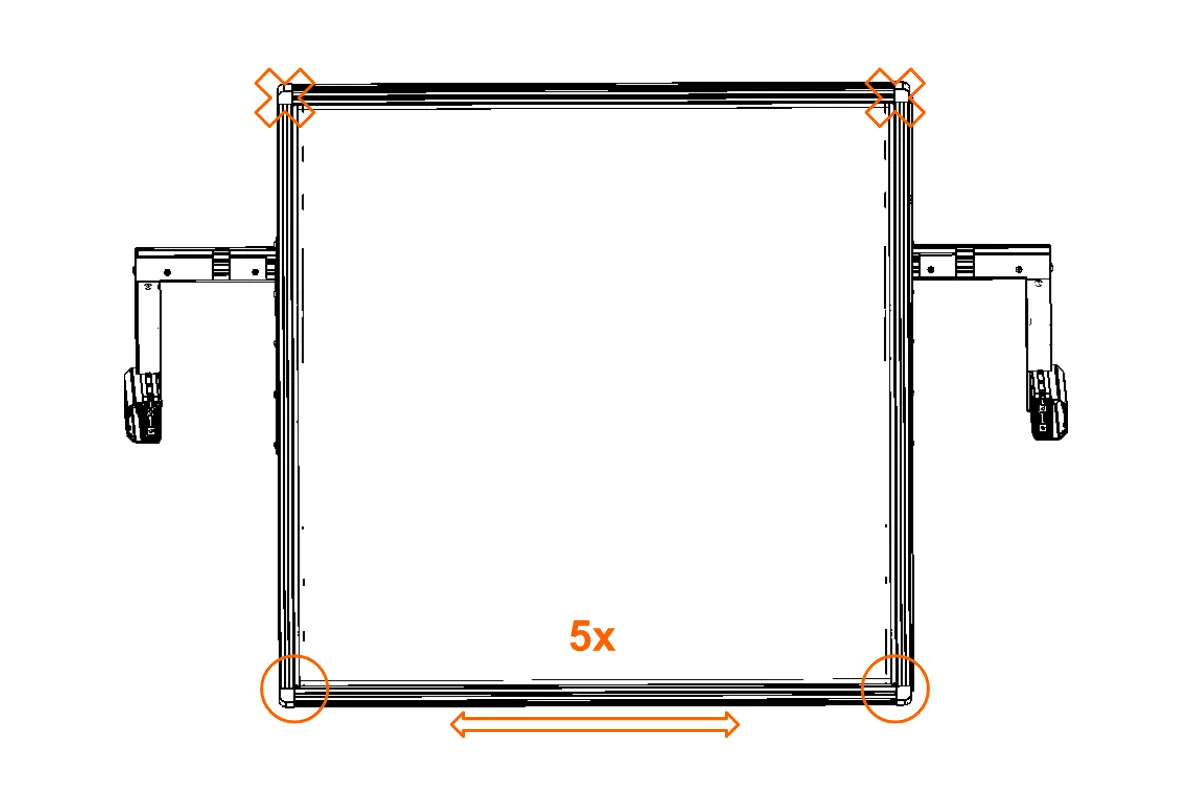

2.9.4. Navlijte zakrivené časti profilu v tvare "X" do strán pozadia. Venujte veľkú pozornosť orientácii pozadia. Všimnite si, že pozadie nie je štvorcové; je obdĺžnikový.

2.9.5. Ďalej navlijte jeden z dvoch rovných priečnych pruhov do pozadia, aby ste vytvorili profilové časti v tvare "U", ako je to v spodnej časti nasledujúceho obrázka. Vlož 5 kusov závitových kolíkov do spodného okraja profilu v tvare "X", aby si ich neskôr pripevnil na čierne pozadie.

‍

‍

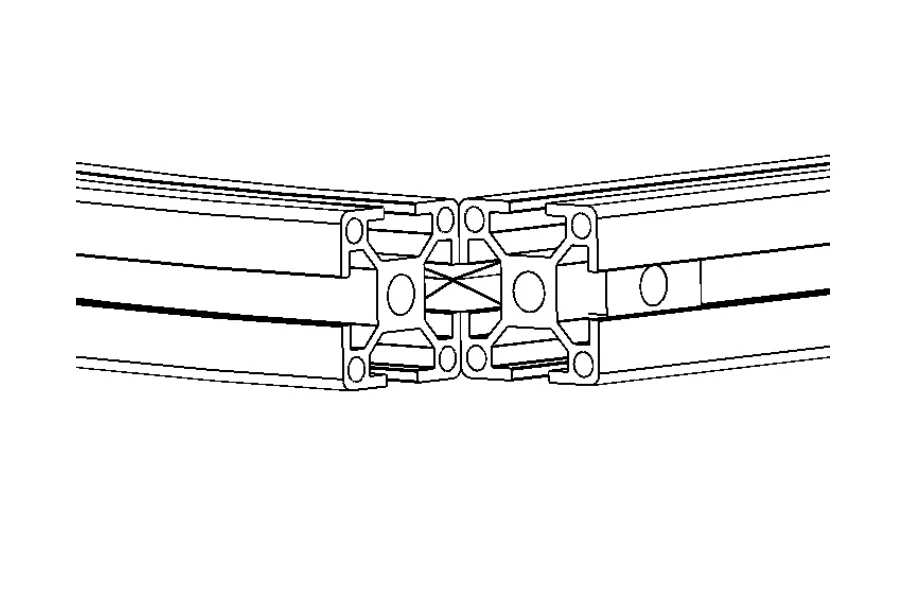

2.9.6. Spojku namontujte do dvoch spodných rohov a potom spojte profilové časti.

‍

‍

2.9.7. Vložiť 5 závitových konektorov do oboch strán zakrivených profilových častí.

‍

‍

2.9.8. Upevnite druhú časť rovného profilu a spojte rohy, opakujúc predchádzajúce kroky.

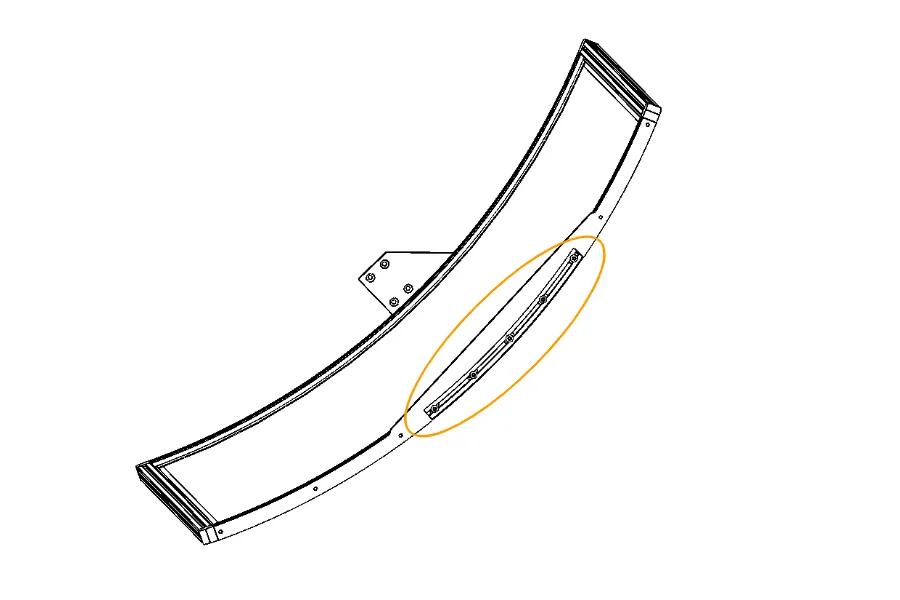

2.9.10. Ďalej namontujte bočné držiaky tak, že sa umiestnia tak, ako je zobrazené v šablóne (zvýraznené modrou farbou), a utiahnite držiaky na miesto. Potom umiestnite kompletne vyrobený diel na zadné rameno stroja a pomocou špeciálnych kolíkov ho upevnite.

‍

‍

2.9.11. Špeciálne kolíky (ak sú súčasťou vašej zostavy) sa dajú vložiť do zadného ramena bez rozoberania ostatných dielov.

‍

‍

2.10. Pozadie spojenia s Swinging Arm

2.10.1. Na prepojenie pozadia s kývavým ramenom začnite tým, že pozadie upevníte na zadnej časti kývacieho ramena.

‍

‍

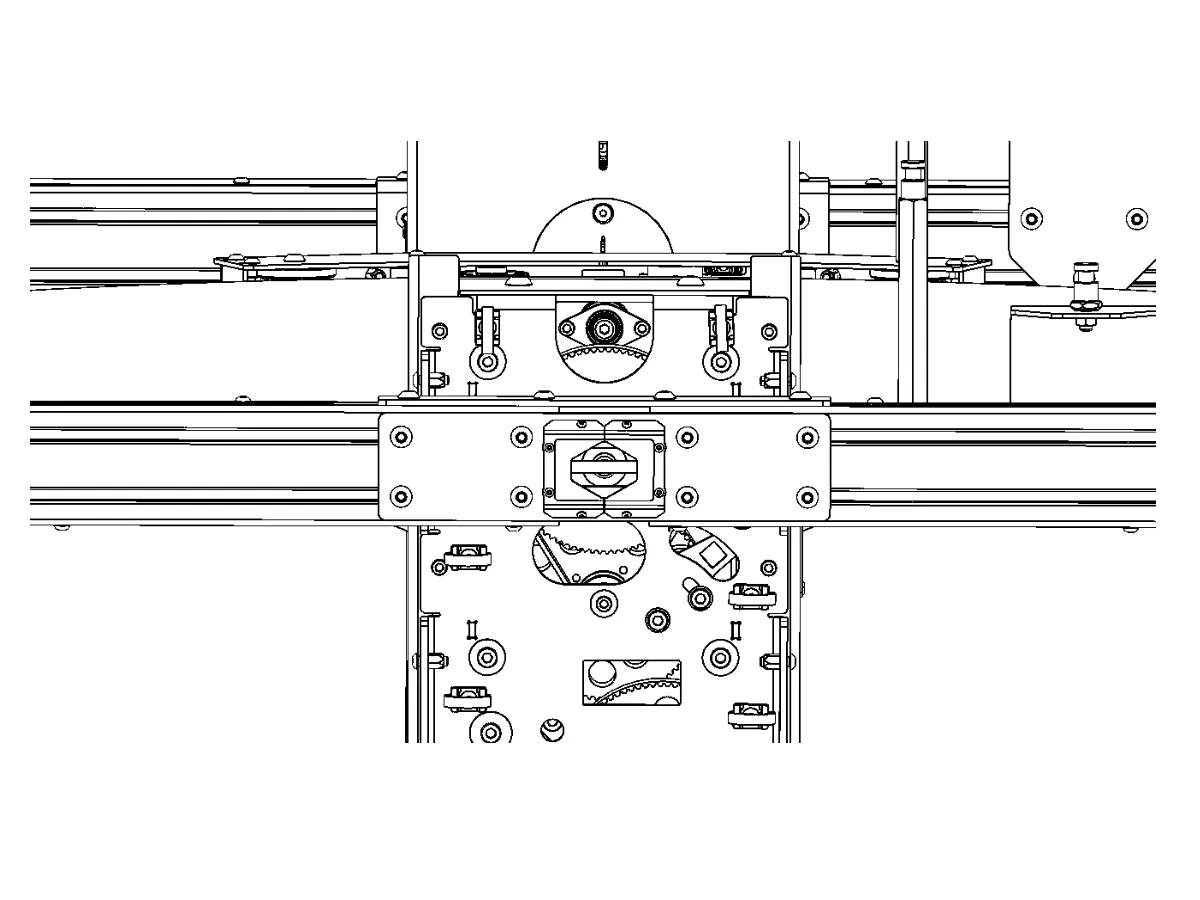

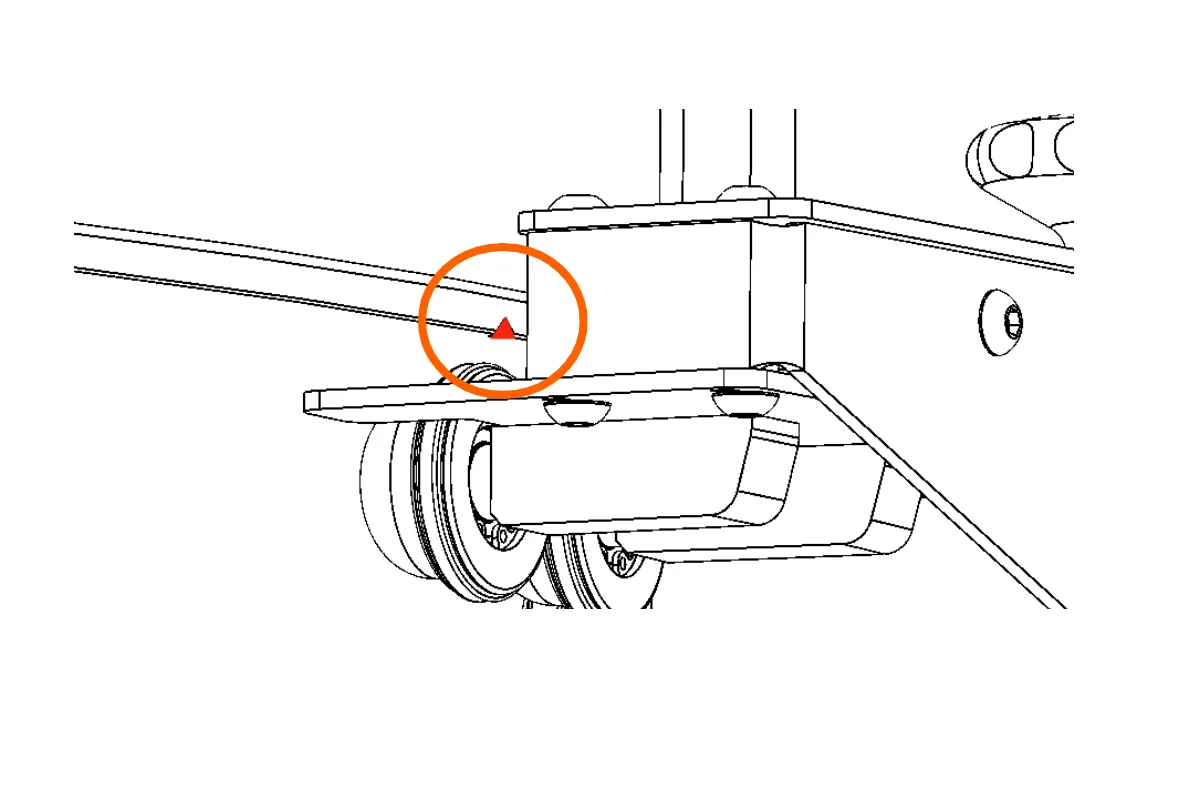

2.10.2. Ďalej namontujte čierny záves medzi pozadie a spodnú časť robota. Na tento účel si pozrite nasledujúce podrobné obrázky zariadenia.

‍

a) Prehľad zariadenia:

‍

‍

b) Spodná časť zariadenia podrobne:

‍

‍

c) Spodná línia závesu zariadenia:

‍

‍

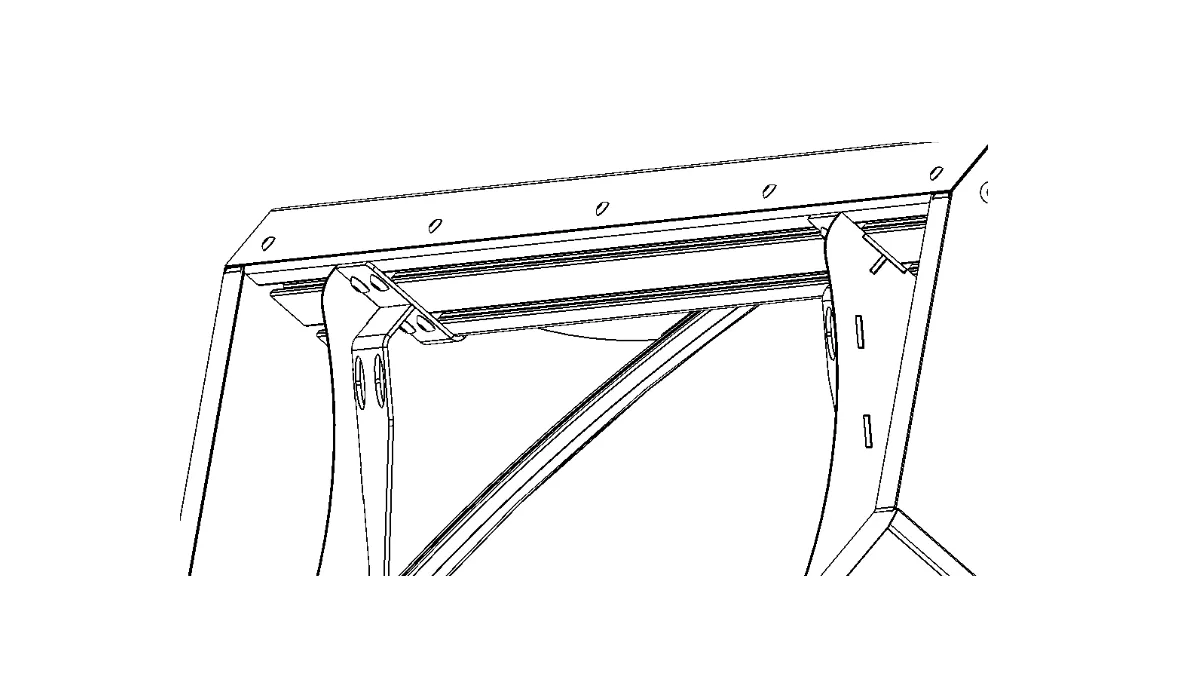

d) Horná časť zariadenia:

‍

‍

e) Horná časť závesu zariadenia:

‍

‍

2.11. Pripevnenie sklenenej platne

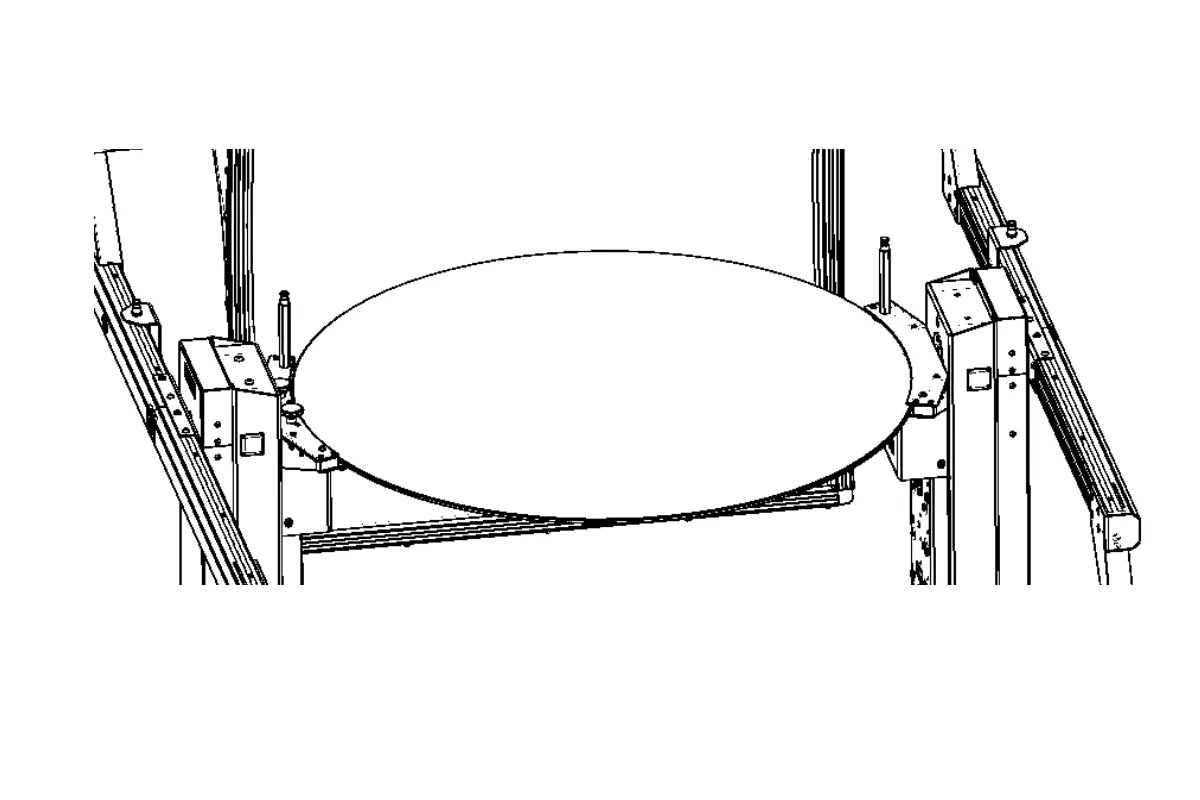

Na pripevnenie sklenenej platne motorizovaného otočného stola rámu položte sklenenú platňu na robota tak, že zárez na okraji platne smeruje nadol. Všimnite si, že zárez musí byť otočený nadol pre funkčnú funkciu zariadenia.

‍

‍

2.12. Pripojenie fotoaparátu cez kábel uzávierky

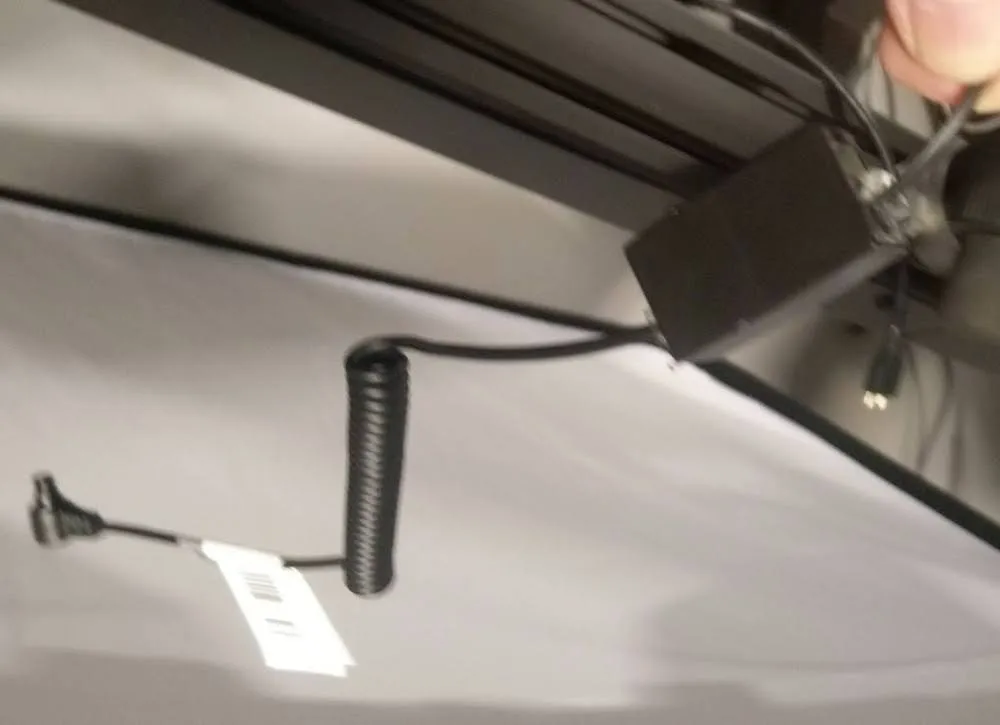

Na pripojenie fotoaparátu je k dispozícii spúšťový kábel na pripojenie k fotoaparátu. Použite správny konektor spúšte, ktorý sa dodáva v plastovom vrecku obsahujúcom Canon jack a CN3 konektory plus jeden spojovač.

‍

‍

2.13. Softbox montáž

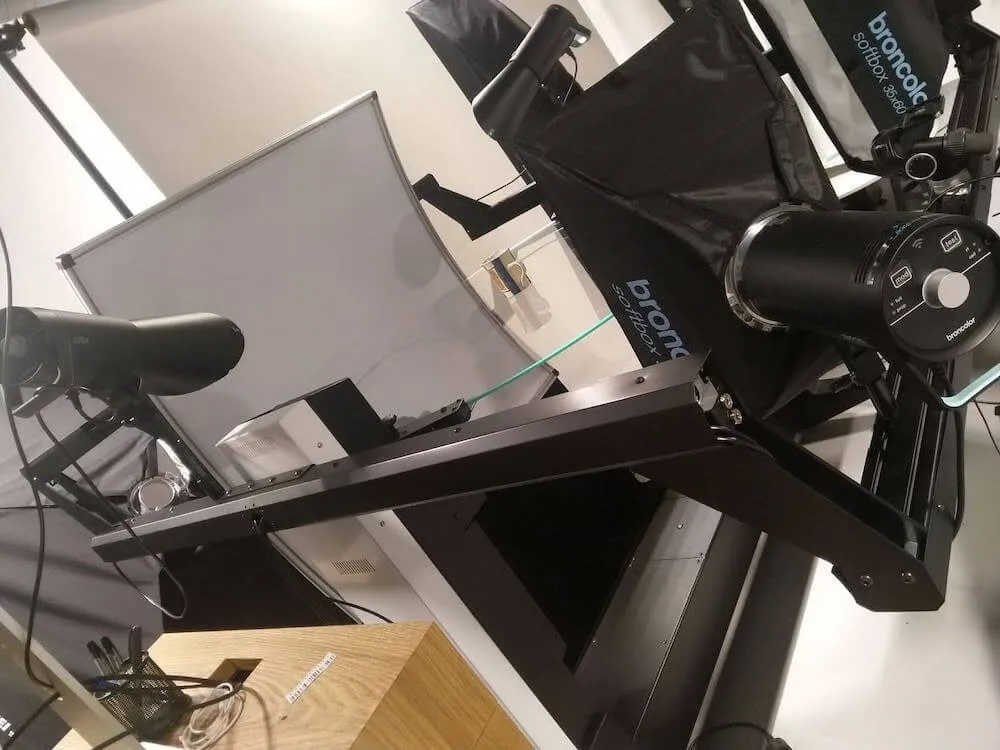

Nakoniec softboxy zmontujte, pripevnite na baterky a všetky svetlá namontujte na rám zariadenia.

‍

‍

‍

3. PhotoRobot Frame – prvé použitie zariadenia

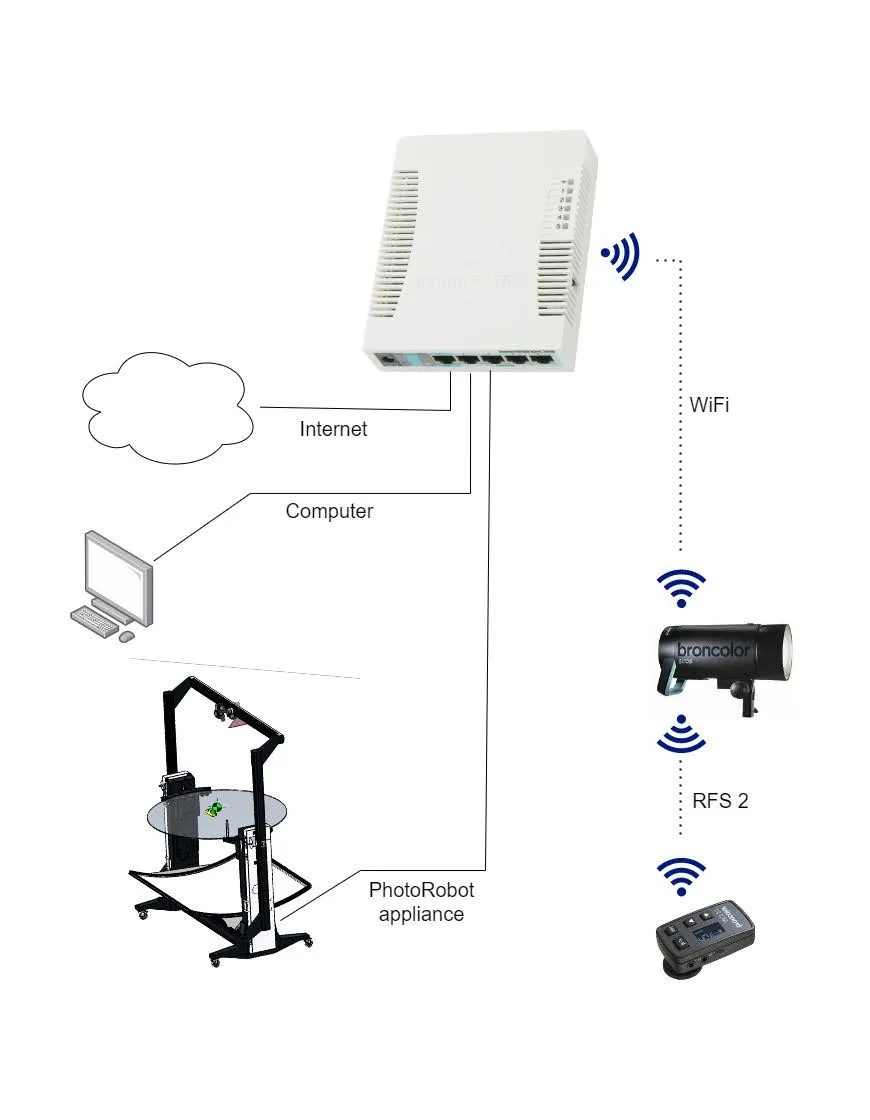

Pre funkčnú prevádzku PhotoRobot musí byť zariadenie pripojené k rovnakej sieti ako počítač, ktorý ho obsluhuje.

Dôležitý: Pozrite si PhotoRobot First Use & Basic Testing pre kompletnú dokumentáciu o prvom pripojení PhotoRobot k sieti po prvýkrát a pri ďalších inštaláciách.

Vo všeobecnosti existujú nasledujúce požiadavky.

• Riadiaca jednotka musí byť pripojená k lokálnej sieti.
• V počítači musí byť spustené grafické používateľské rozhranie služby alebo softvér operátora s názvom _Controls.
• Počítač sa musí pripojiť cez rovnakú sieť ako riadiaca jednotka.
• V sieti musí byť funkčné internetové pripojenie.

Okrem toho musia byť parametre distribučného systému elektriny kompatibilné (napr. napätie a frekvencia). Na kontrolu súladu distribučného systému elektriny použite konektor RJ45 na zadnej strane riadiacej jednotky. Požiadavky na konfiguráciu siete sú nasledovné.

• Server DHCP v sieti je povinný.
• Komunikácia TCP portov 7777, 7778 musí byť povolená.
• Vysielanie UDP na porte 6666 musí byť povolené.
• Pripojenie na internet je povinné.
• *. photorobot.com prístup musí byť povolený.
• as-unirobot.azurewebsites.net prístup musí byť povolený.
• Pozrite si PhotoRobot Networking Prerequisites & Configuration na potvrdenie správneho nastavenia a riešenie problémov podľa potreby.
• Zapojte zástrčku do elektrickej zásuvky.

‍

3.1. Základné testovanie po montáži

Na testovanie plnej prevádzkovej funkčnosti PhotoRobot Frame po zostavení a pripojení do siete zadajte IP adresu PhotoRobot vo formáte URL do akéhokoľvek prehliadača otvoreného na lokálnom počítači. Tým sa otvorí Service GUI.

Nota: Použite IP adresu získanú z krokov v sekcii Hľadanie IP adresy PhotoRobot na LAN (2.4.) tohto dokumentu.

‍

3.2. Zapnúť zariadenie

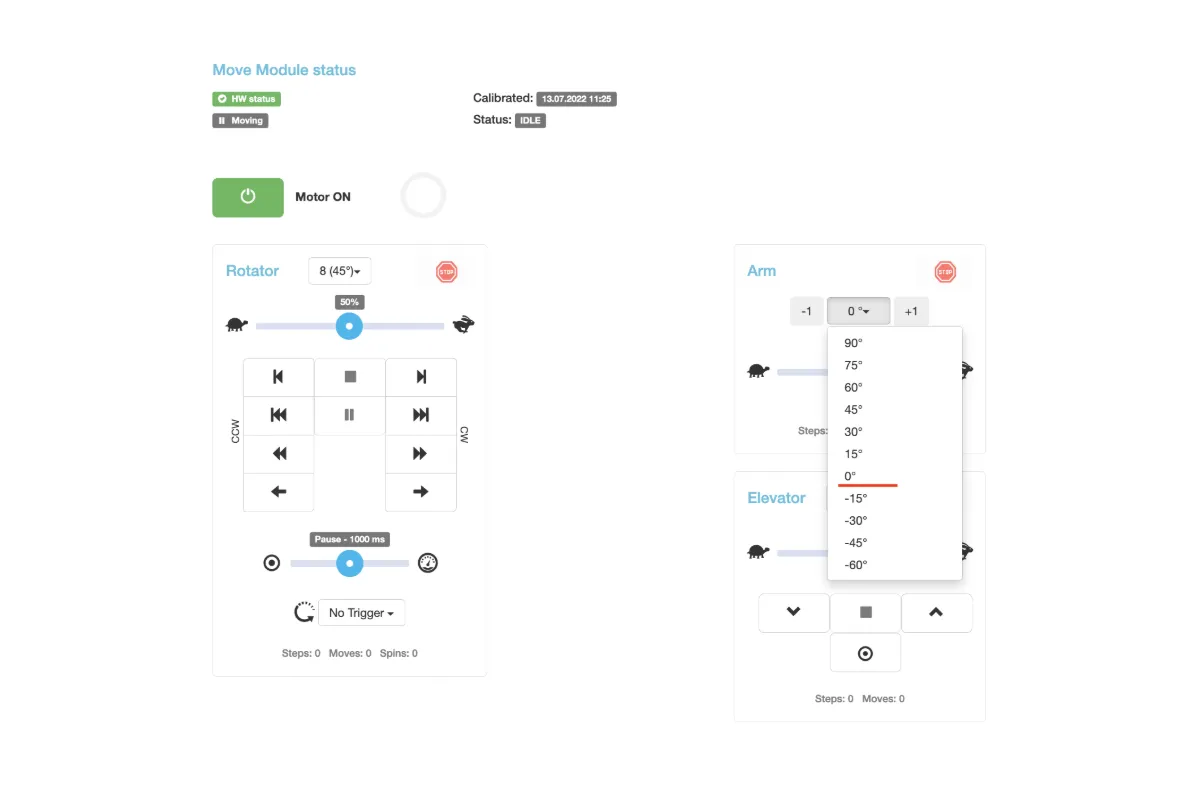

3.2.1. V servisnom rozhraní zapnite motor pomocou zeleného tlačidla napájania Motor ZAPNUTÝ.

‍

‍

3.2.2. Ďalej upravte uhol robotického ramena na ľubovoľný uhol pomocou rozhrania Service GUI.

‍

‍

• Zapnite motory (šípka 1) a skúste ovládať akúkoľvek pohyblivú časť robota (šípka 2).
• Ak sa robot pohybuje podľa vašich pokynov, vaše zariadenie PhotoRobot je pripravené na bežnú prevádzku.

‍

‍

4. PhotoRobot _Controls softvér aplikácie

Ovládanie robotickej pracovnej stanice Frame prebieha cez softvér PhotoRobot _Controls App. Softvér _Controls App je dostupný na stiahnutie vo vašom PhotoRobot účte. Nie je súčasťou doručenia stroja; kupuje sa samostatne od stroja.

‍

‍

Nota: Pre návod na inštaláciu a používanie aplikácie PhotoRobot Controls si pozrite používateľskú príručku PhotoRobot Getting Started.

‍

‍

5. Informačné štítky

5.1. Prehľad symbolov

‍

5.2. Štítky strojov a komponentov

Pre štítky konkrétnych strojov a komponentov sa pozrite na dokument PhotoRobot Safety Information and Instructions v sekcii Informačné štítky (3.1.).

‍
