Používateľská príručka PhotoRobot Carousel 5000 & Carousel 3000

‍

Nasledujúca používateľská príručka poskytuje technické informácie o inštalácii, pripojení a používaní modulov Carousel 5000 a Carousel 3000 od spoločnosti PhotoRobot. Cieľom týchto informácií je podporiť zákazníkov PhotoRobot pri počiatočnom nastavení, základnom testovaní a prevádzke ich zariadenia. Predstavuje prehľad produktov modelov Carousel 5000 a 3000 a popisuje hlavné komponenty každého systému. To zahŕňa rozmery každého zariadenia, ich dostupné konfigurácie a pokyny na pripojenie a prvé použitie PhotoRobot.

Dôležitý: Prvú inštaláciu zariadenia PhotoRobot musí vždy vykonať autorizovaný úrad PhotoRobot. Orgány s oprávnením na inštaláciu PhotoRobot sú schváleným distribútorom alebo zástupcom samotného výrobcu.

Nota: Pred akoukoľvek samoinštaláciou si vždy prečítajte bezpečnostné informácie a pokyny PhotoRobot okrem príručky dodanej špeciálne s vaším zariadením od spoločnosti PhotoRobot.

‍

‍

Carousel 5000 a Carousel 3000 Inštalácia a prvé použitie

Gratulujeme k nákupu PhotoRobot Carousel 3000 alebo Carousel 5000! Ďakujeme vám, že ste sa pripojili k spoločnosti PhotoRobot v našom poslaní zdieľať desaťročia profesionálnych skúseností, poznatkov a inovácií v oblasti automatizovanej fotografie. Dizajn PhotoRobot je s ohľadom na každého zákazníka, prispôsobiteľný konkrétnym prípadom použitia a zároveň uspokojuje celý ekosystém PhotoRobot naraz.

Na oboznámenie sa s technológiou a pokyny na montáž a prvé použitie roztoku použite nasledujúcu dokumentáciu.

Ak sa vyskytnú problémy, pozrite si časť Riešenie problémov s PhotoRobot, kde nájdete riešenia bežných problémov týkajúcich sa inštalácie hardvéru, fotoaparátov, robotov, svetiel, úprav a postprodukcie.

‍

‍

1. Popis produktu - Carousel 5000, Carousel 3000

Hlavným rozdielom medzi robotickými fotografickými platformami Carousel 5000 a Carousel 3000 je priemer dvoch rotujúcich dosiek. Zatiaľ čo plošina Carousel 5000 má priemer 5 metrov, priemer dosky Carousel 3000 je o niečo menší na 3 metre.

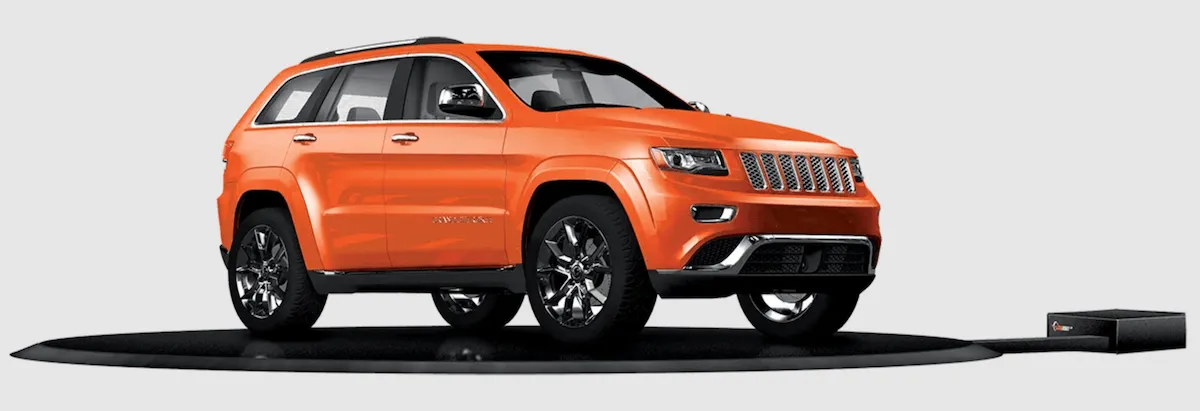

Obe plošiny sú rovnako schopné uniesť veľké a ťažké predmety, ako je nábytok, motorky a iné väčšie predmety. Vďaka väčším rozmerom je však Carousel 5000 vhodný aj na fotografovanie automobilov a väčších strojov, ako sú traktory alebo obytné autá. Platforma každého zariadenia je tiež samostatnou súčasťou od motora. To dáva plošine nízky profil, ktorý sa môže počas inštalácie zariadenia vyrovnať s podlahou.

‍

‍

Medzi kľúčové komponenty a vlastnosti modelov Carousel 5000 a 3000 patria:

• Carousel 5000 platňa s priemerom 5 metrov (3 metre pre Carousel 3000)
• Carousel 5000 Nosnosť 4 000 kg
• Nízky profil pre úroveň inštalácie s podlahou
• Drážky na vzduchom poháňané odstraňovanie nečistôt a prachu
• Vymeniteľné doskové podlahy pre vyššie pracovné zaťaženie a opotrebovanie

Nota: Podlaha sa dodáva bez vrchnej povrchovej časti a je vždy dokončená podľa požiadaviek zákazníka na inštaláciu.

‍

1.1. Prehľad zariadenia - Carousel 5000, Carousel 3000

PhotoRobot Carousel 5000 a 3000 sú k dispozícii v dvoch rôznych konfiguráciách: buď v kruhovom tvare, alebo v štvorcovom tvare. Štandardnou konfiguráciou je predovšetkým kruhový tvar s nájazdovými rampami na všetkých stranách plošiny. Alternatívne má systém štvorcového tvaru nájazdové rampy iba na prednej, ľavej a pravej strane. To poskytuje priestor pre uzamykací mechanizmus na zadnom okraji kolotoča na upevnenie pozadia alebo cyklorámy.

‍

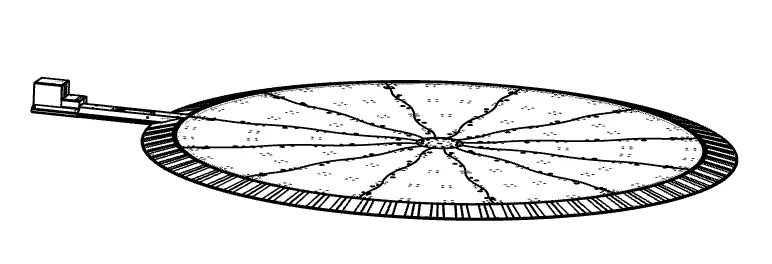

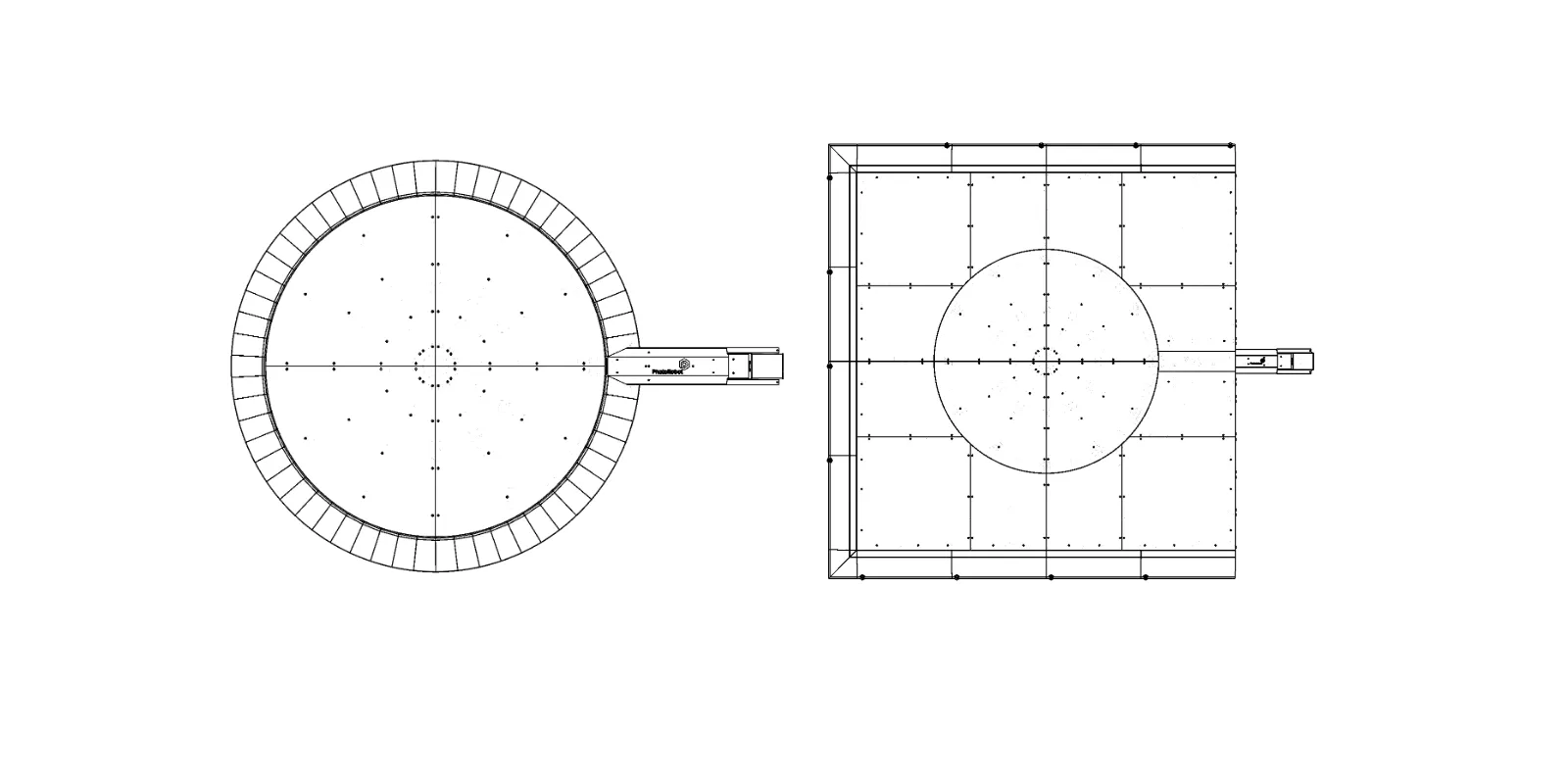

• Kruhové inštalácie (vľavo) majú nájazdové rampy po celom obvode otočnej plošiny.

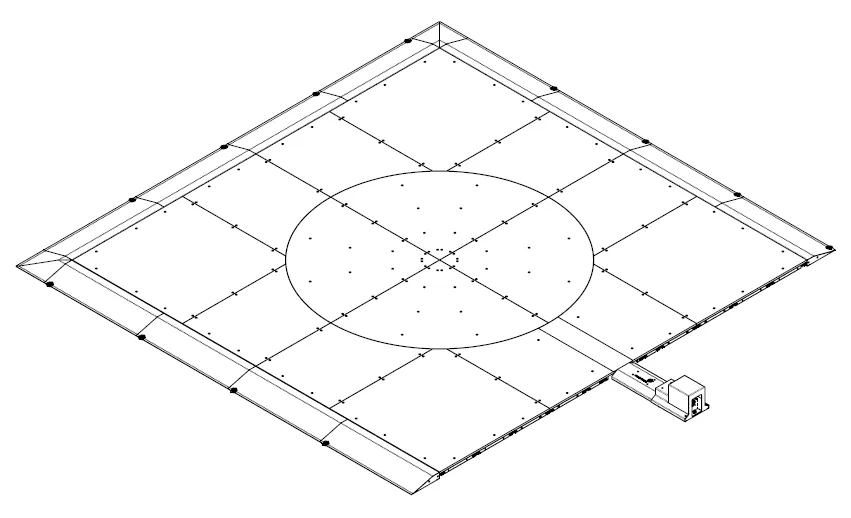

• Štvorcové inštalácie (vpravo) umožňujú upevnenie pozadia alebo cyklorámy vzadu.

Nota: Kruhová alebo štvorcová inštalácia Carousel 5000 a 3000 sa inštaluje na akúkoľvek existujúcu podlahovú plochu. Carousel 5000 je však možné inštalovať aj priamo zapustený do podlahy štúdia alebo showroomu.

‍

1.2. Hlavné komponenty karuselu 5000, karuselu 3000

Modely Carousel 5000 a 3000 majú 7 hlavných komponentov. Hlavnými časťami sú: otočná plošina, podlaha dosky, zostava motora, kupola konektora stroja, spojovacie body pozadia / cyklorámy, nájazdové rampy a riadiaca jednotka.

‍

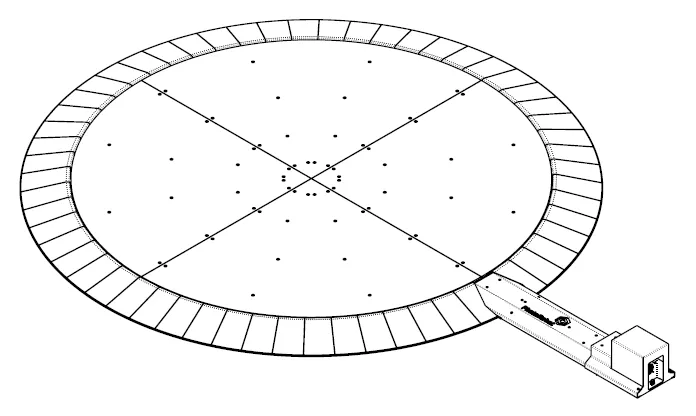

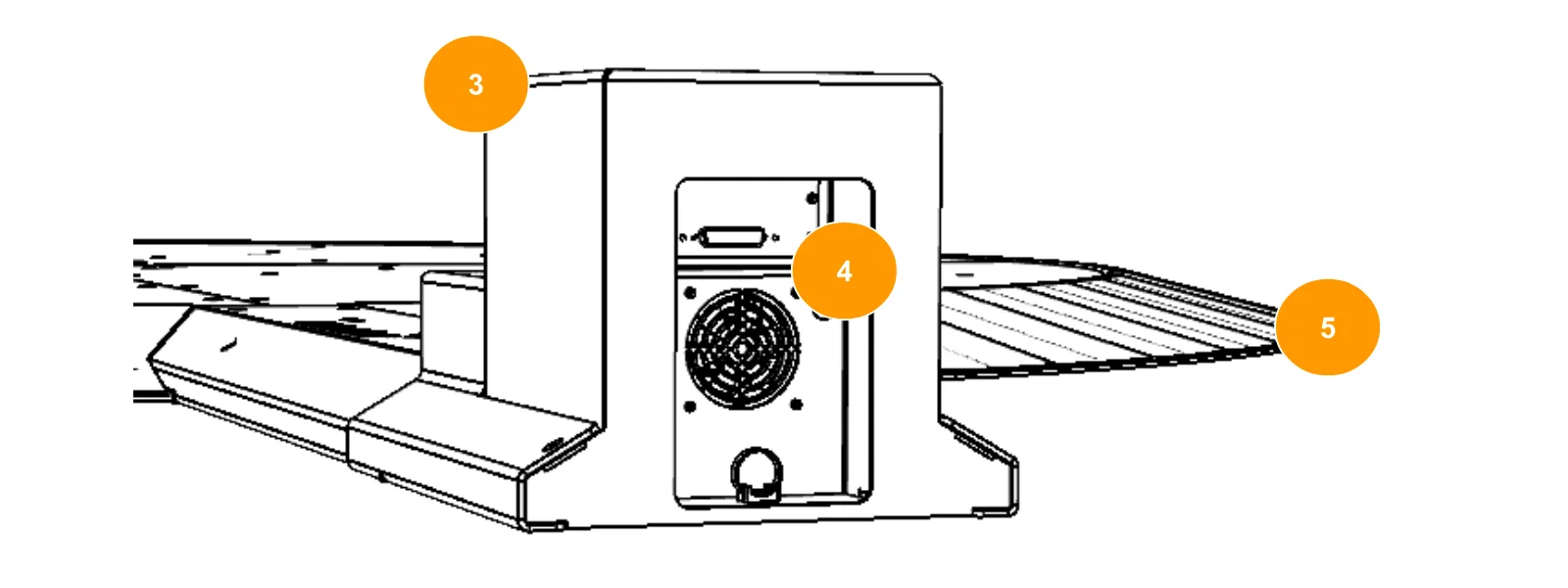

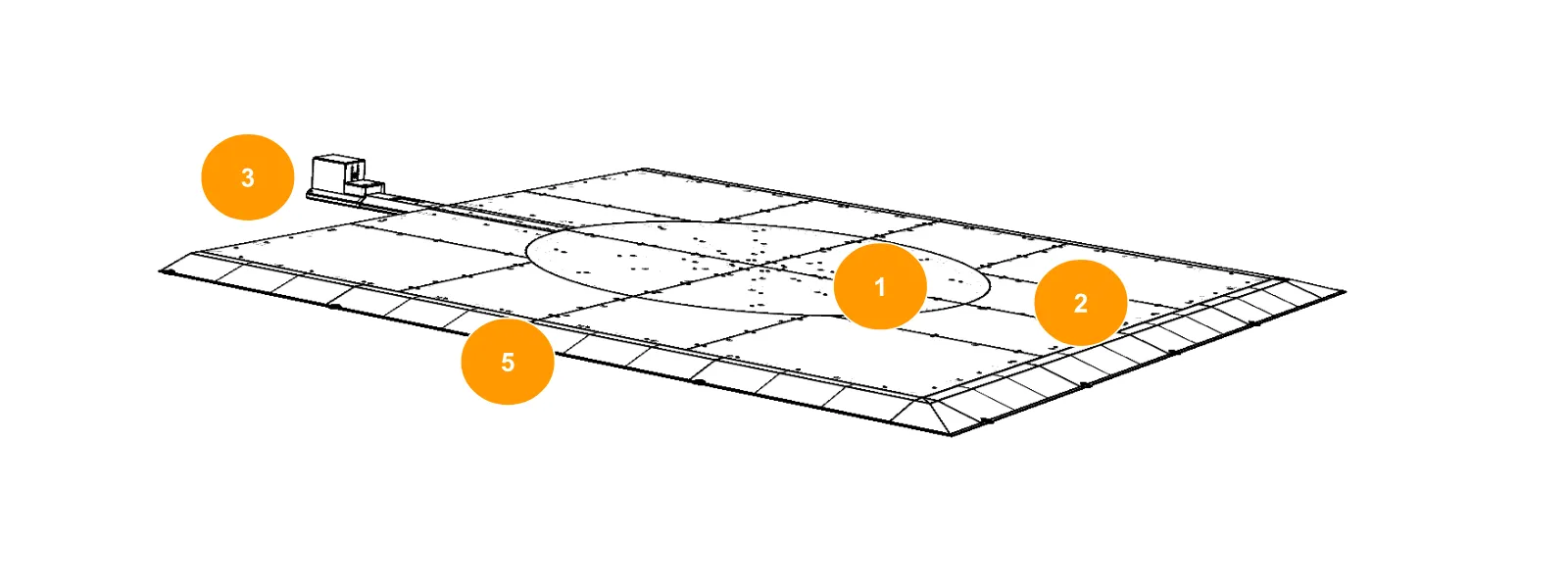

• Otočná plošina (1)
• Doska na podlahu (2)
• Zostava motora (3)
• Kupolové konektory strojov (4)

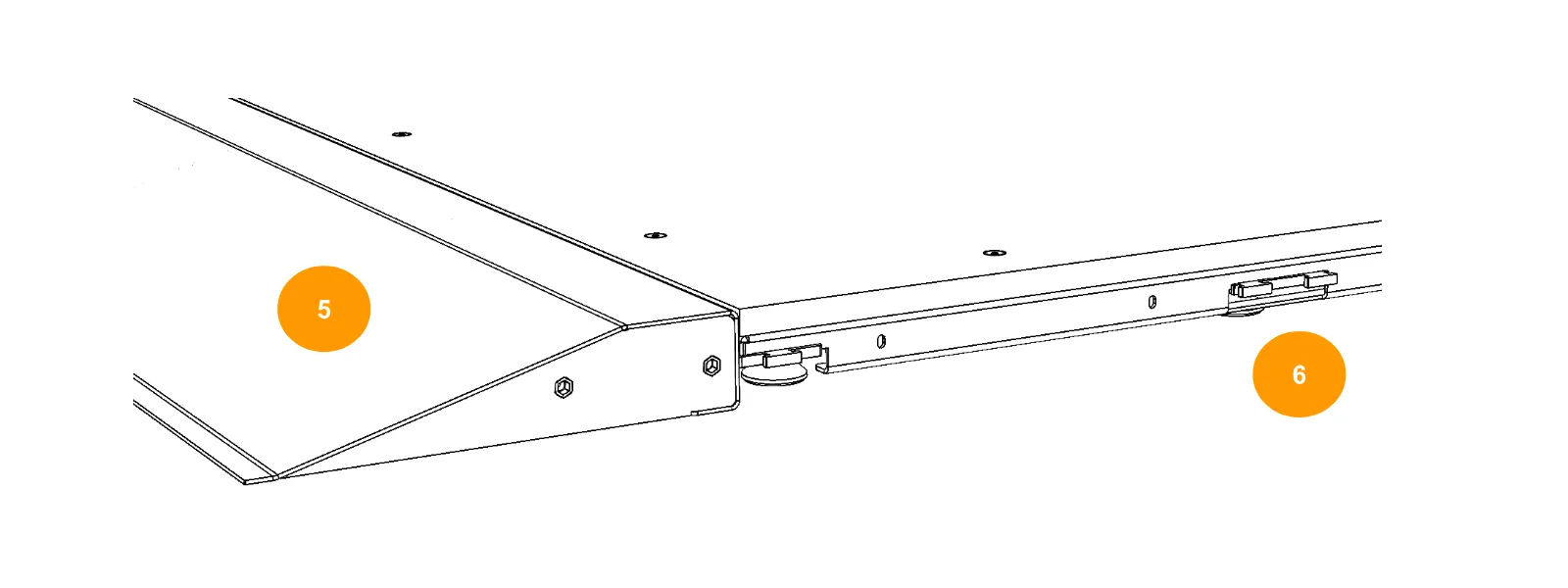

• Nájazdové rampy (5)
• Spojovacie body pozadia / cyklorámy (6)
• 19-palcová riadiaca jednotka stojana (7)

Nota: V 19-palcovom racku (7) je umiestnená riadiaca jednotka, ktorá je inštalovaná vodorovne vo vetranom priestore, aby sa zabezpečilo chladenie elektronických komponentov.

‍

1.3. Rozmery karuselového stroja

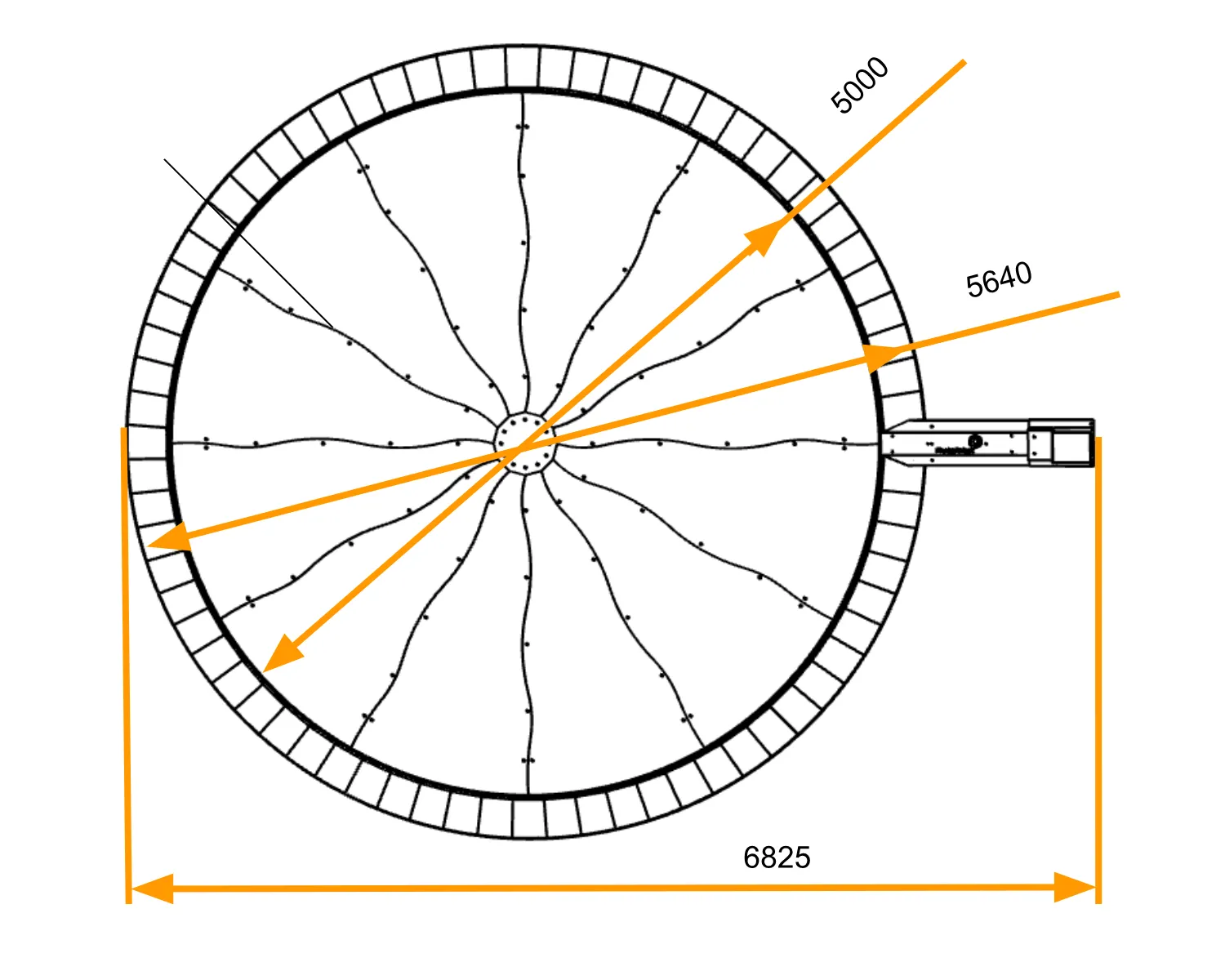

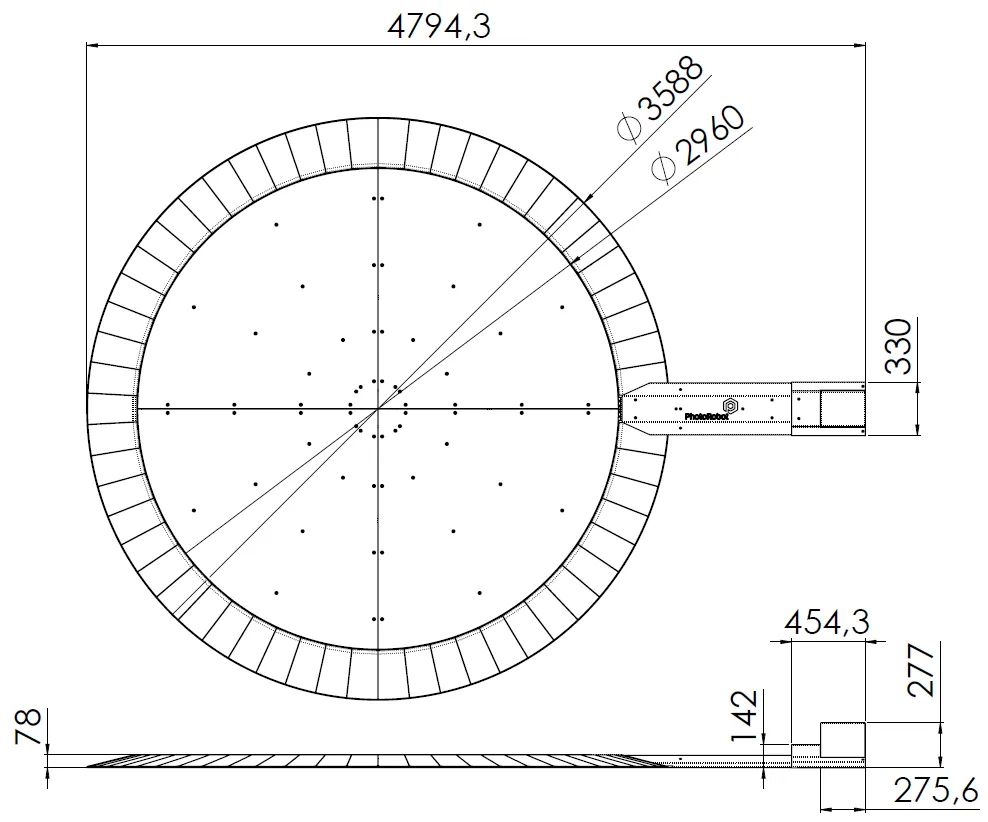

1.3.1. Kolotoč 5000 má priemer 5 metrov (5,60 m s prístupovými rampami) a výšku rampy 78 mm.

‍

‍

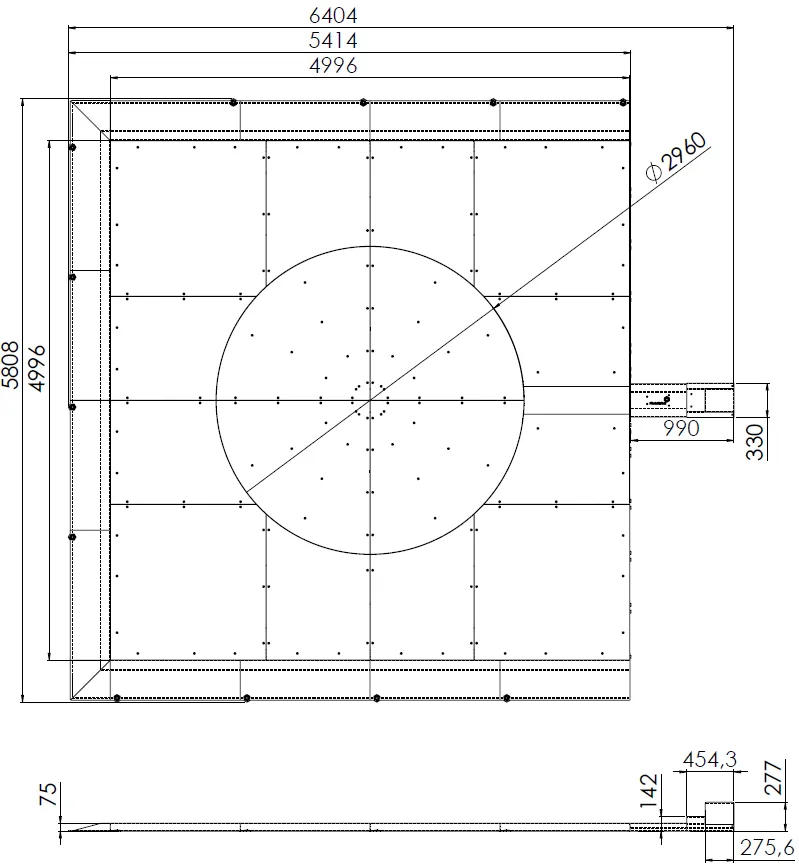

1.3.2.Kolotoč 3000 má priemer 3 metre (3,60 metra vrátane prístupových rámp) a výšku rampy 78 mm.

‍

‍

‍

2. Schéma pripojenia kolotoča 5000 a 3000

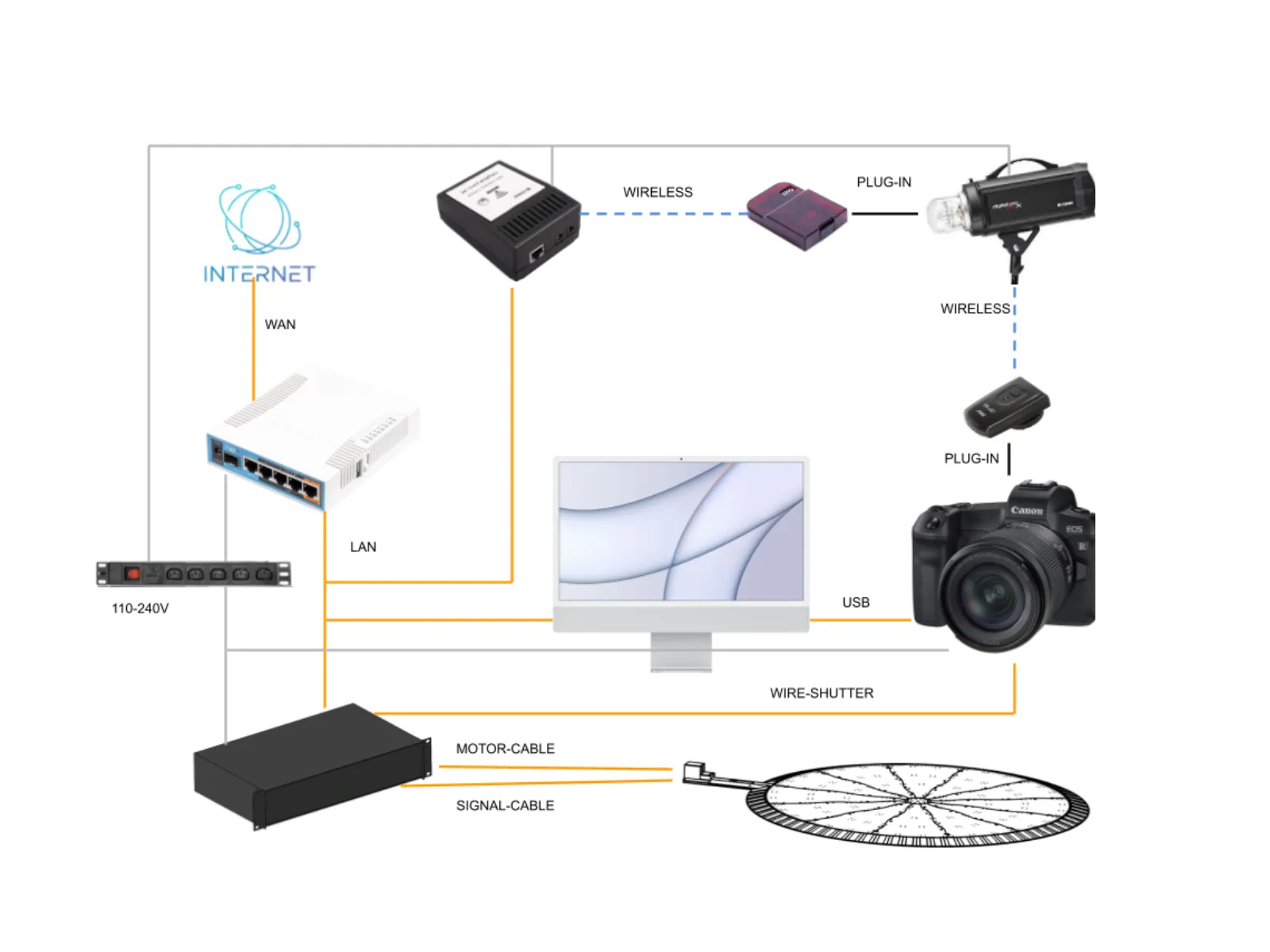

Carousel sa pripája k počítaču pracovnej stanice cez router v lokálnej sieti (LAN alebo WAN) s elektrickým pripojením 110-240V pre všetky zariadenia. Kábel motora a signálny kábel spájajú otočnú plošinu s riadiacou jednotkou a motorom, zatiaľ čo kamera sa pripája k počítaču pracovnej stanice cez USB. Pripojenie štúdiového svetla používa zásuvný adaptér na bezdrôtové pripojenie k smerovaču.

‍

‍

Nota: Pred prvým použitím zapnite smerovač a počkajte približne 2 minúty, kým sa systém spustí a spustí. Po uplynutí tejto doby zapnite počítač pracovnej stanice a potom zapnite robota PhotoRobot Carousel 5000.

‍

3. Prvé použitie PhotoRobot

Pred prvým použitím PhotoRobot je potrebné pochopiť riešenie z technického hľadiska. PhotoRobot je modulárna jednotka pozostávajúca z hardvérových a softvérových komponentov. Samotný PhotoRobot teda musí byť pripojený k rovnakej sieti ako počítač, ktorý ho prevádzkuje.

Poznámka: Špecifické prevádzkové požiadavky a technické pokyny na pripojenie PhotoRobot k sieti nájdete v časti Prvé použitie a základné testovanie PhotoRobot.

Vo všeobecnosti existujú nasledujúce prevádzkové požiadavky.

• Riadiaca jednotka musí byť pripojená k lokálnej sieti.
• V počítači musí byť spustené grafické používateľské rozhranie služby alebo softvér operátora s názvom _Controls.
• Počítač sa musí pripojiť cez rovnakú sieť ako riadiaca jednotka.
• V sieti musí byť funkčné internetové pripojenie.

Je tiež potrebné skontrolovať parametre distribučnej sústavy elektrickej energie (napr. napätie a frekvenciu). Ak to chcete urobiť, nájdite konektor RJ45 na zadnej strane riadiacej jednotky. Požiadavky na konfiguráciu siete sú potom nasledovné.

• DHCP server v sieti je povinný.
• Komunikácia TCP portov 7777, 7778 musí byť povolená.
• Vysielanie UDP na porte 6666 musí byť povolené.
• Pripojenie na internet je povinné.
• *. photorobot.com prístup musí byť povolený.
• as-unirobot.azurewebsites.net prístup musí byť povolený.
• V prípade potreby si pozrite časť Konfigurácia a predpoklady siete PhotoRobot.
• Zapojte zástrčku do elektrickej zásuvky.

‍

3.1. Nájdite IP adresu PhotoRobot

Ak chcete nájsť IP adresu PhotoRobot Carousel 5000 a ďalších zariadení PhotoRobot, použite nasledujúce podporné aplikácie na vyhľadávanie PhotoRobot v sieti.

• Windows - frfind pre Windows
• Mac OS X - frfind pre macOS
• Android – PhotoRobot Locator v službe Google Play
• iPhone, iPad - PhotoRobot Locator v iTunes

Poznámka: Po vyhľadaní zariadenia PhotoRobot pomocou podpornej aplikácie skopírujte IP adresu a prilepte ju do ľubovoľného web prehliadač otvorený v počítači. V prípade úspechu sa otvorí grafické používateľské rozhranie služby, ktoré zobrazí základné používateľské rozhranie na testovanie PhotoRobot.

‍

3.2. Zapnite motor zariadenia

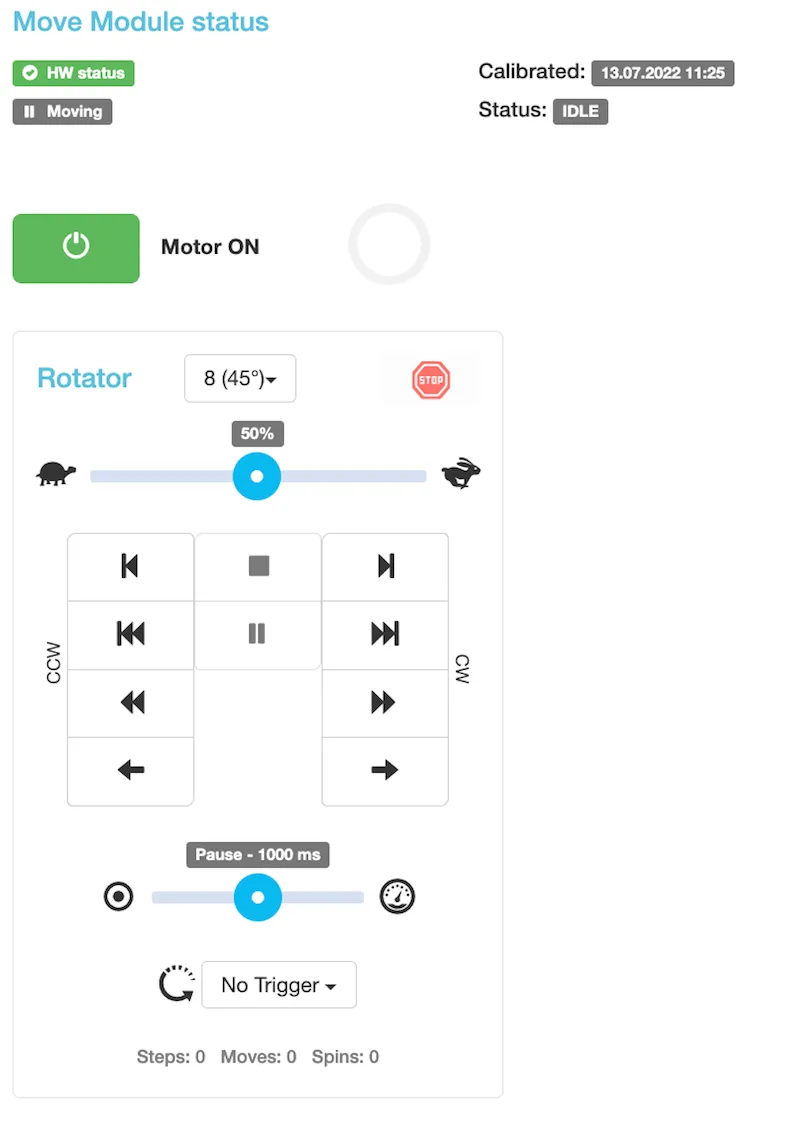

V servisnom grafickom rozhraní zapnite motor pomocou zeleného tlačidla napájania Motor ON.

‍

‍

3.3. Základné testovanie PhotoRobot

Nakoniec, ak chcete otestovať, či je PhotoRobot plne funkčný, použite ovládacie prvky rozhrania GUI služby na otočenie plošiny do ľubovoľného požadovaného uhla.

‍

‍

Ak sa robot pohybuje na základe pokynov, zariadenie PhotoRobot je pripravené na pravidelné používanie.

‍

‍

4. PhotoRobot _Controls softvér aplikácie

Ovládanie robotickej pracovnej stanice zabezpečuje softvér PhotoRobot _Controls App, ktorý je k dispozícii na stiahnutie prostredníctvom účtu  PhotoRobot. Softvér riadi všetky roboty, kamery a osvetlenie, pričom zároveň riadi pracovný tok a poskytuje potrebné funkcie pre efektívnu automatizáciu pri následnom spracovaní. PhotoRobot _Controls aplikácia nie je súčasťou dodávky stroja; Kupuje sa oddelene od stroja.

Okrem toho po spustení softvérovej aplikácie nezabudnite, že rozhranie sa môže automaticky spustiť v "režime sprievodcu". Režim sprievodcu je zjednodušené používateľské rozhranie. Umožňuje napríklad skenovanie čiarových kódov na identifikáciu objektov a automatické spustenie sekvencií snímania a následného spracovania.

‍

‍

Nota: Stabilná verzia aj verzia Preview CAPP sú k dispozícii na stiahnutie prostredníctvom sprievodcu inštalačným programom. Stabilná verzia obsahuje najnovšiu verziu CAPP a dostáva časté vydania verzií. Medzitým ukážková verzia CAPP poskytuje skorý prístup k najnovším funkciám a opravám, ktoré sa prenesú do stabilnej verzie v priebehu niekoľkých dní od vývoja. To umožňuje používateľom otestovať všetky problémy, ktoré sa vyskytnú vo verzii Preview pred kontaktovaním podpory, pretože väčšina nahlásených problémov v stabilnej verzii už bola vyriešená vo verzii Ukážka. Upozorňujeme však, že verzia Preview sa neodporúča na produkčné použitie, v ktorom je stabilita kritickým faktorom. Ukážková verzia je v aktívnom vývoji, ktorý môže stále obsahovať neúplné funkcie alebo nevyriešené chyby.

‍

‍

Dôležitý: Staršie verzie CAPP nie sú určené na zákaznícku alebo verejnú distribúciu z dôvodu rizika poškodenia databázy. Staršie verzie CAPP sú prístupné iba autorizovaným technikom PhotoRobot pre interný vývoj alebo pre mimoriadne špeciálne prípady použitia. Ak chcete nájsť najnovšiu stabilnú verziu a ukážkovú verziu CAPP, pozrite si Najnovšie verzie CAPP na stiahnutie.

Podporu alebo riešenie problémov s aplikáciou PhotoRobot _Controls nájdete v časti PhotoRobot Začíname.

‍

5. Informačné štítky

5.1. Prehľad symbolov

‍

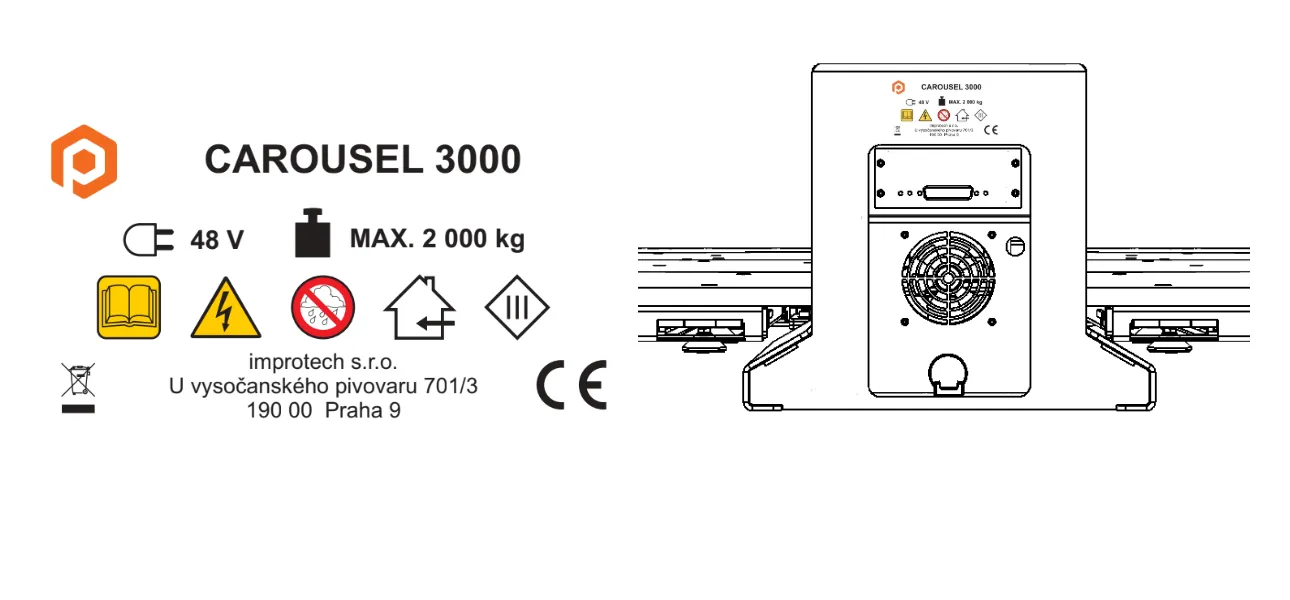

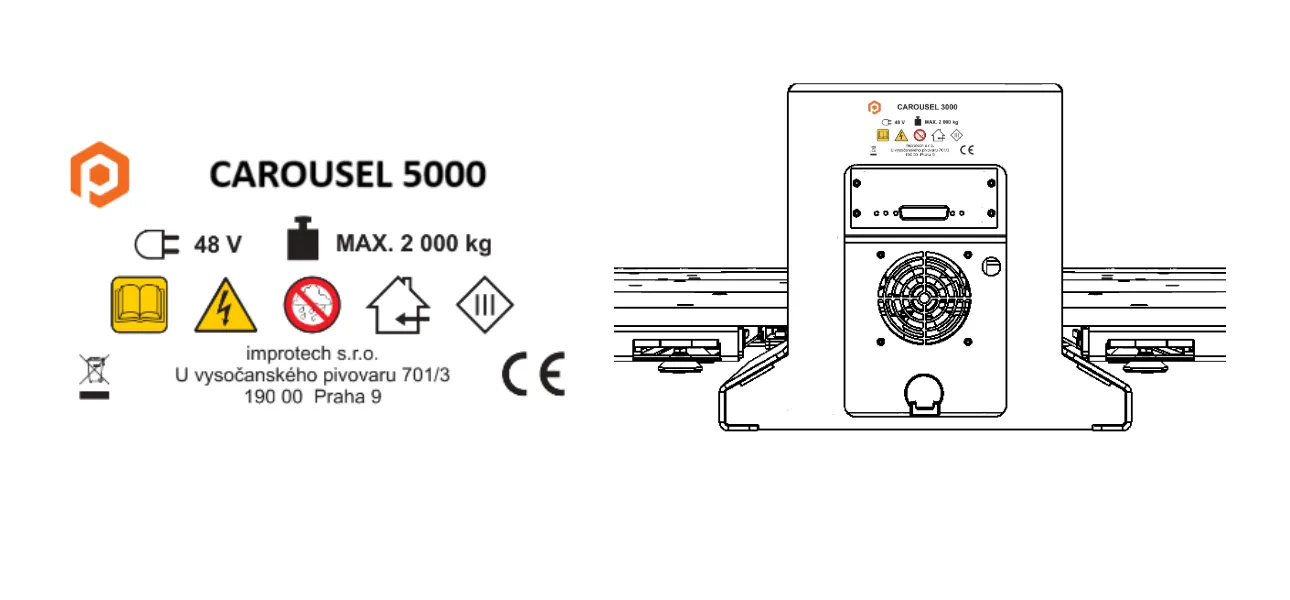

5.2. Kolotoč 5000

‍

5.3. Kolotoč 3000

‍

‍

6. Údržba a kontrola

Údržbu a kontrolu PhotoRobot Carousel 5000 alebo 3000 musí raz ročne vykonať autorizovaný orgán PhotoRobot. Kontrola a servis zahŕňajú:

• Kontrola pohonu otočnej plošiny

  • Opätovné napnutie a kontrola ozubenej reťaze (vrátane ozubených kolies)
  • Kontrola ozubeného kolesa hlavného nástupišťa
  • Kontrola indexovacieho pásu (ak je súčasťou dodávky)
• Kontrola podlahy stroja a jej podpery
• Test funkcie bezpečnostného spínača krytu motorového pohonu
• Aktualizácie firmvéru (platené alebo bezplatné, v závislosti od zmluvy o podpore)
