Nastavenie pracovného priestoru PhotoRobot

Nasledujúca používateľská príručka popisuje kroky k nastaveniu Workspace v aplikácii PhotoRobot Controls App (ďalej len „CAPP“). Pracovný priestor je zoznam hardvéru, ktorý sa použije pre konkrétne fotenie. Môže zahŕňať rôzne moduly PhotoRobot, kamery, svetlá a ďalšie príslušenstvo.

‍Poznámka: Ak ste si ešte nenainštalovali a neoboznámili sa s CAPP, pozrite si PhotoRobot Začíname pre prehľad softvéru, jeho konfigurácie a použitia. Informácie v tejto používateľskej príručke majú za cieľ podporiť zákazníkov, ktorí už dosiahli všeobecné pochopenie softvéru.

Tiež, pre demo účely, všimnite si, že je možné pracovať s preddefinovaným Vzorovým pracovným priestorom, ktorý je nakonfigurovaný na používanie virtuálneho hardvéru. Vzorový pracovný priestor umožňuje používateľom experimentovať s rôznymi funkciami v CAPP výberom virtuálnych robotov a kamier.

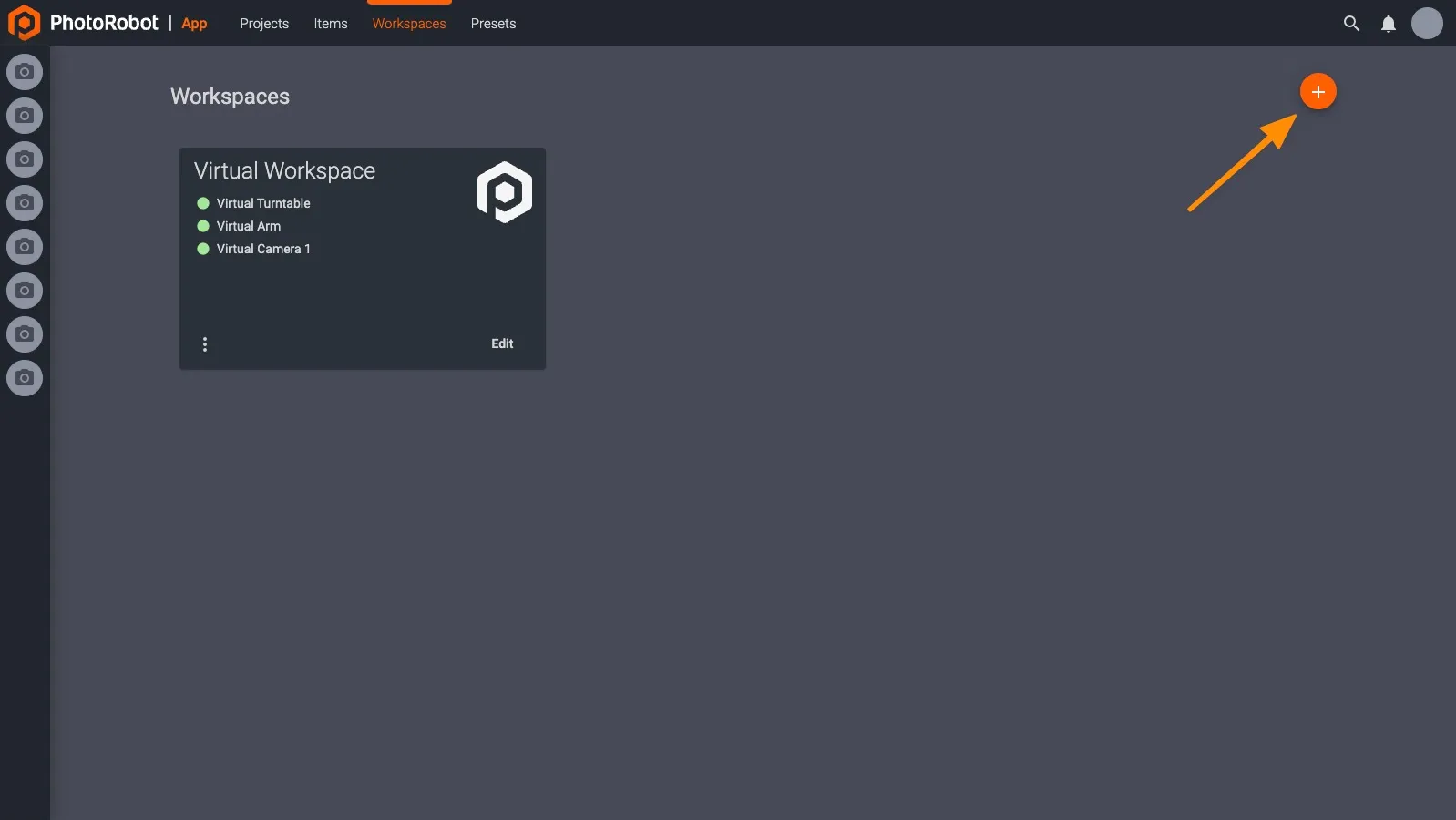

Ak chcete vytvoriť pracovný priestor, prejdite na Workspaces v CAPP a potom klepnite na tlačidlo vytvoriť (+).

‍

‍

Stlačením tlačidla vytvoriť sa otvorí menu úprav pracovného priestoru, kde je možné Pridať robota, Pridať kameru, a Vybrať výrobcu svetla.

‍

‍

Majte na pamäti, že po pripojení hardvéru (alebo kamery) k pracovnému priestoru môžete okamžite vidieť, či je online (rozpoznané CAPP). Ak to chcete urobiť, skontrolujte farbu bodky naľavo od názvu daného zariadenia. Ak je zariadenie rozpoznané, zobrazí sa zelená bodka.

‍

‍

Alternatívne, sivá bodka signalizuje, že hardvér nebol rozpoznaný alebo nie je zapnutý. Ak je tam červená bodka, došlo k chybe, napríklad používateľ neprepol fotoaparát do manuálneho režimu. Ak chcete identifikovať príčinu chyby, prejdite myšou nad červenú bodku, aby sa zobrazila bublinová nápoveda s popisom chyby.

Pre bežné problémy a ich riešenia si pozrite Príručku na riešenie problémov PhotoRobot.

‍

Pridať robota

V ďalšom kroku sa uistite, že všetky roboty pre fotenie sú zapnuté a pripojené k rovnakej lokálnej sieti ako počítač. Potom stlačte kláves Pridať robota.

1. Stlačením tlačidla Pridať robota zobrazíte zoznam dostupných robotov.
2. Vyberte roboty, ktoré budete používať zo zoznamu.

‍

‍

‍

Konfigurácia funkcie rýchleho snímania

Ak chcete aktivovať režim rýchleho snímania, pripojte všetky roboty k fotoaparátu pomocou kábla uzávierky.

1. Kliknutím na tri zvislé bodky napravo od robota otvorte ponuku fotoaparátu.
2. Vyberte položku Pridať kábel uzávierky pre fotoaparát.
3. Vyberte výstupný slot (1 alebo 2). Vyberte, ktorý výstupný slot je založený na fyzickom vedení kábla uzávierky. Pre káble z PhotoRobot použite slot 2.

( ! ) - Pre iných výrobcov môže byť potrebné použiť slot 1.

‍

‍

‍

‍

Konfigurácia laserov

V závislosti od používaného hardvéru existuje niekoľko možností konfigurácie laserov:

‍

Pre vstavané lasery

Case 850 a 1300 majú laserové systémy navrhnuté do robota s nulovou požadovanou konfiguráciou.

‍

20-portový LaserBox

20-portový LaserBox je samostatné zariadenie, ktoré umožňuje ovládanie viacerých laserov prostredníctvom sieťového pripojenia. Ak chcete nakonfigurovať LaserBox, najprv sa uistite, že je zapnutý, a potom ho pridajte ako ďalšieho robota do pracovného priestoru:

‍

‍

‍

4-portový LaserBox

Ak máte k robotovi pripojený 4-portový LaserBox, vyberte položku Pridať laserový kábel v položkách ponuky s 3 bodkami napravo od ID robota:

‍

‍

‍

Pridanie kamier

Ak chcete pridať fotoaparát, najskôr sa uistite, že je zariadenie zapnuté a pripojené k počítaču cez USB. Ak nepoužívate robota so schopnosťou švihu (napr. robotické rameno alebo rám), budete musieť nastaviť aj uhol, pod ktorým bude kamera mieriť na stôl.

‍

‍

( ! ) - Nastavenie uhla pre roboty bez možnosti otáčania je nevyhnutné pre fungovanie určitých funkcií, ako je automatické centrovanie.

‍
( * ) - Pozrite si kompletný zoznam kompatibilných kamier PhotoRobot.

‍

‍

Konfigurácia svetiel

Svetelné systémy kompatibilné s PhotoRobot zahŕňajú dva typy svetiel: stroboskopické svetlá od FOMEI a Broncolor, alebo akékoľvek LED svetlá s podporou DMX. Ak chcete nakonfigurovať nastavenie osvetlenia v ponuke pracovného priestoru, prejdite na položku Svetlá a pridajte kompatibilné svetlá v časti Vybrať výrobcu svetla.

‍

Stroboskopické svetlá - Broncolor

Ak chcete nastaviť svetlá Broncolor, vyberte najprv BRONCOLOR a potom si vyberte zo skupiny svetiel Studio , nad ktorými chcete ovládať:

‍

‍

Stroboskopické svetlá - FOMEI

Pre svetlá od fomei majú používatelia dve možnosti ovládania:

FOMEI LAN Transceiver (preferovaná metóda)

Ak chcete ovládať svetlá cez FOMEI LAN Transceiver, uistite sa, že je online a pripojený k vašej sieti.

Ďalej vyberte LAN. Potom, pod LAN v rozbaľovacej ponuke, vyberte Fomei LAN Transceiver.

‍

‍

FOMEI USB Dongle (starší)

Je tiež možné ovládať svetlá s WiFi kľúčom FOMEI pripojeným priamo k počítaču cez USB.

( ! ) Uvedomte si, že táto metóda sa už neodporúča. Je to spôsobené tým, že vyžaduje inštaláciu ďalších ovládačov do počítača. FOMEI už nepodporuje novšie systémy MacOS.

‍

LED svetlá - DMX

Ak chcete ovládať všetky LED svetlá kompatibilné s protokolom DMX, pripojte svetlá pomocou kábla RJ45 alebo USB k robotovi.

Potom môžete vybrať výrobcu svetla DMX.

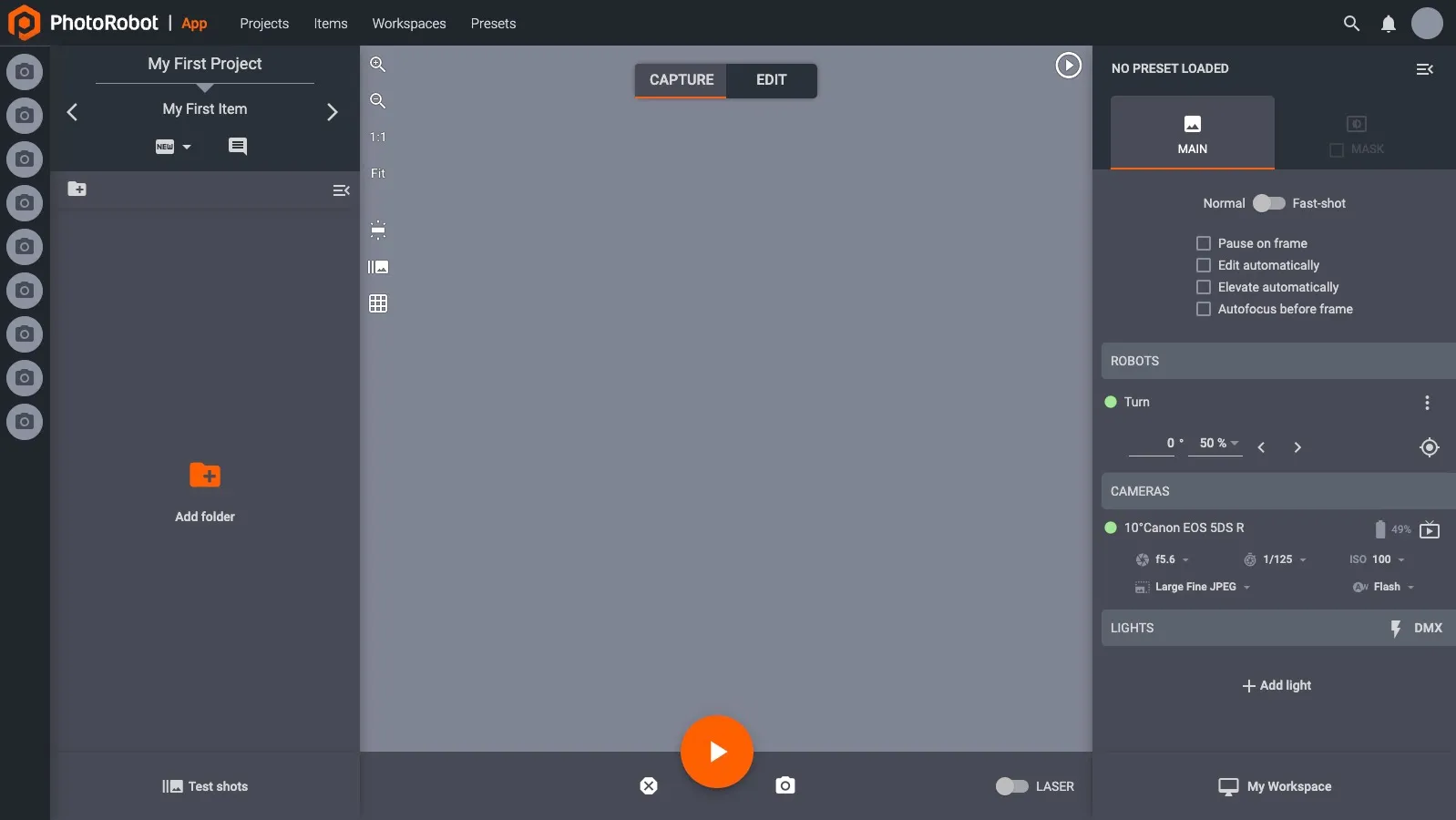

Neskôr vytvoríte individuálne svetlo na obrazovke Snímanie:

‍

‍

Pre každé svetlo môžete nakonfigurovať dva kanály:
‍

• Kanál jasu umožňuje ovládanie úrovne jasu vybratého svetla.
• Farebný kanál je podporovaný niektorými svetlami a umožňuje nastavenie úrovní farieb.
