PhotoRobot Sprievodca laserovým centrovaním a zarovnávaním

‍

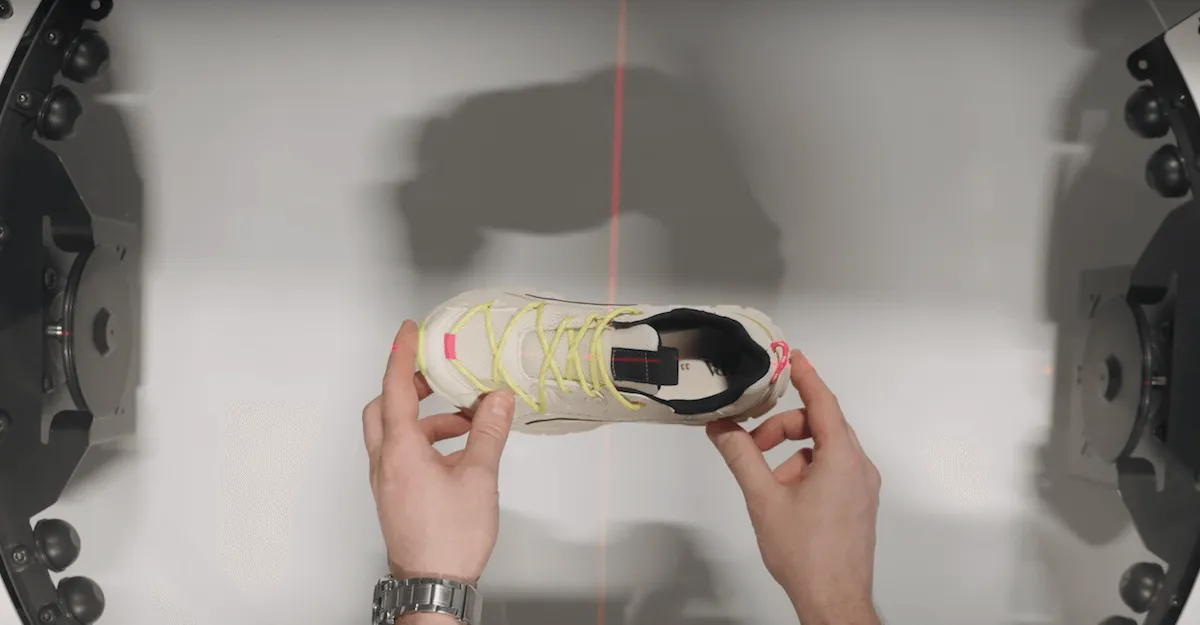

Táto príručka používateľskej podpory poskytuje technické pokyny, ako zarovnať a vycentrovať vstavané krížové laserové systémy PhotoRobot. Podľa týchto krokov nájdite stred akejkoľvek okrúhlej dosky PhotoRobot pomocou dvoch laserov. Pokyny zahŕňajú, ako fyzicky presunúť lasery do stredu stola, počiatočné nastavenia lasera a ako doladiť polohovanie lasera. Okrem toho sú na konci návodu pokyny na zarovnanie a vycentrovanie špeciálneho laserového systému gramofónu C1300 (predtým distribuovaného pod názvom Case 1300).

Dôležitý: Pred akoukoľvek vlastnou inštaláciou alebo servisom si vždy najskôr prečítajte bezpečnostné informácie a pokyny PhotoRobot okrem príručky dodanej špeciálne s vaším zariadením.

Nota: Podrobné informácie o konfigurácii siete a požiadavkách na sieť nájdete v časti PhotoRobot First Use & Basic Testing.

‍

1. Fyzicky presuňte lasery do stredu stola

1.1. Skôr ako začnete, vytvorte spojenie medzi PhotoRobot a lokálnou sieťou. Potom zapnite riadiacu jednotku (6. generácia) a laserovú skrinku.

Nota: Ak chcete zarovnať a vycentrovať laserový systém pre gramofón C1300, pozrite si aj špeciálne pokyny v časti 4 tejto používateľskej príručky.

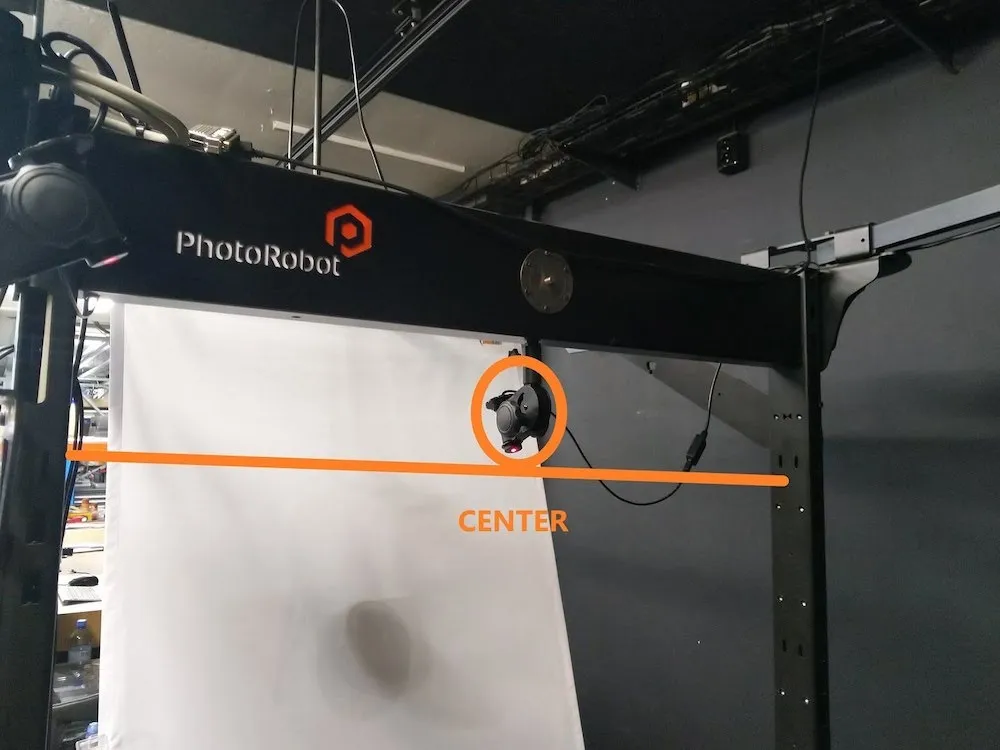

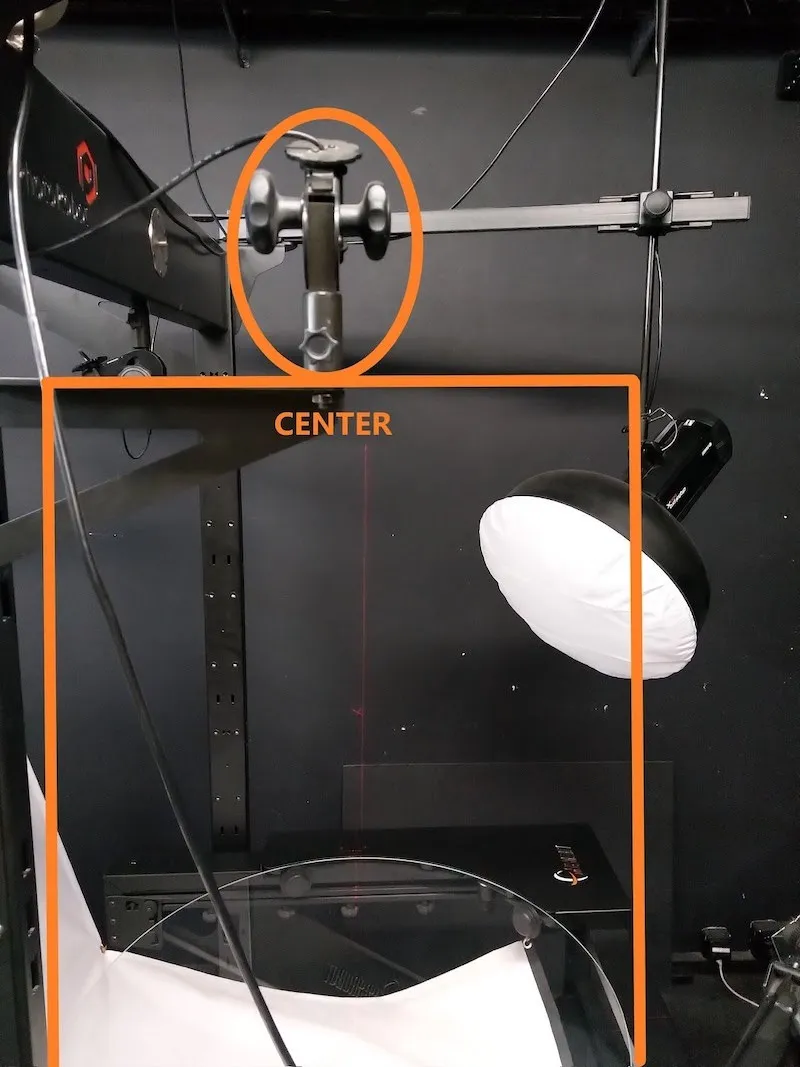

1.2. Po pripojení PhotoRobot k sieti a zapnutí riadiacej jednotky a laserového boxu zmerajte vzdialenosť medzi oboma stranami stola, kde je laser namontovaný. Potom otočte alebo presuňte laser rukou do stredu a upevnite laser na miesto.

‍

‍

‍

2. Odhadnite hrubé nastavenia

2.1. Keď je laser upevnený na mieste, nalepte nálepku na dosku gramofónu približne v strede skla. Lasery budú na nálepke viditeľnejšie, čo pomôže lepšie odhadnúť stredový bod platne.

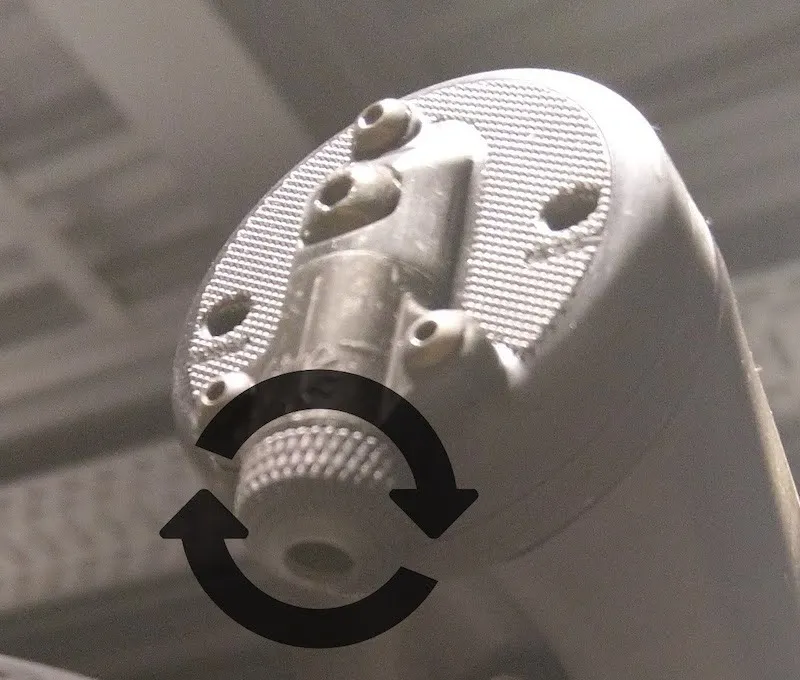

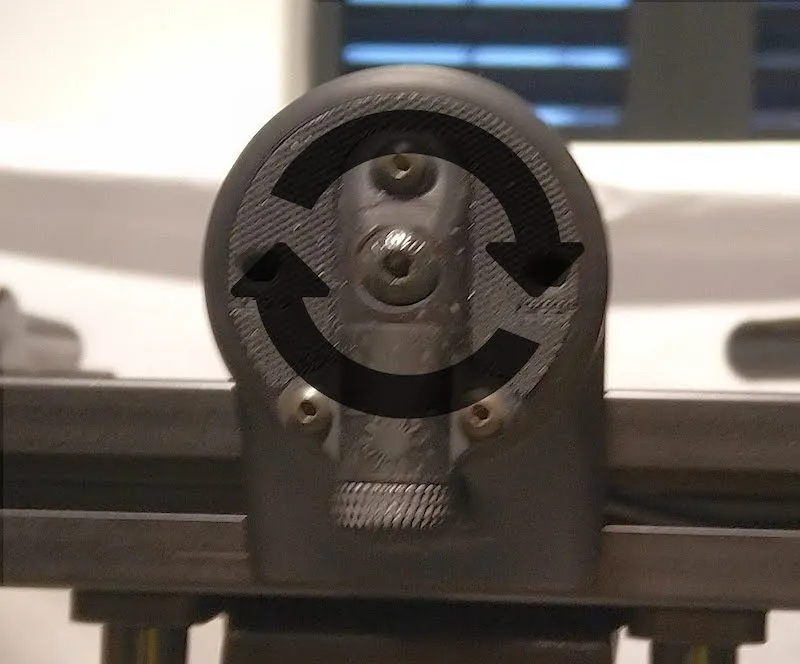

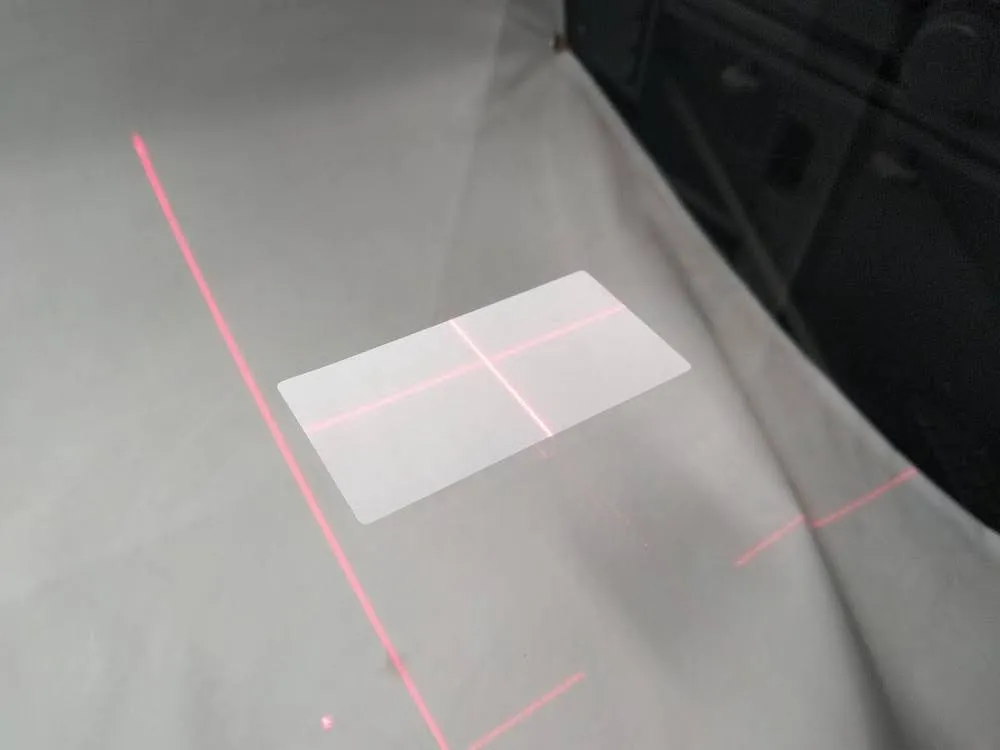

2.2. Ručne nastavte oba lasery tak, aby boli zarovnané na nálepke, ktorá odhaduje približný stredový bod.

‍

‍

‍

3. Jemné doladenie laserového zarovnania

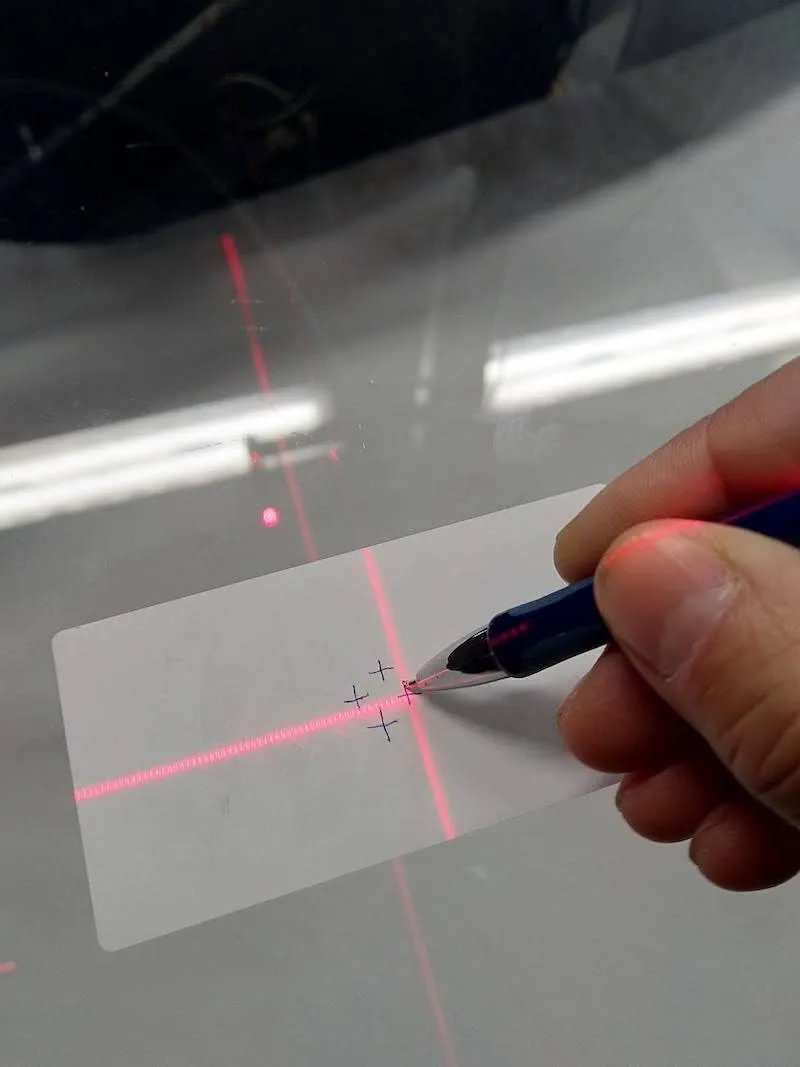

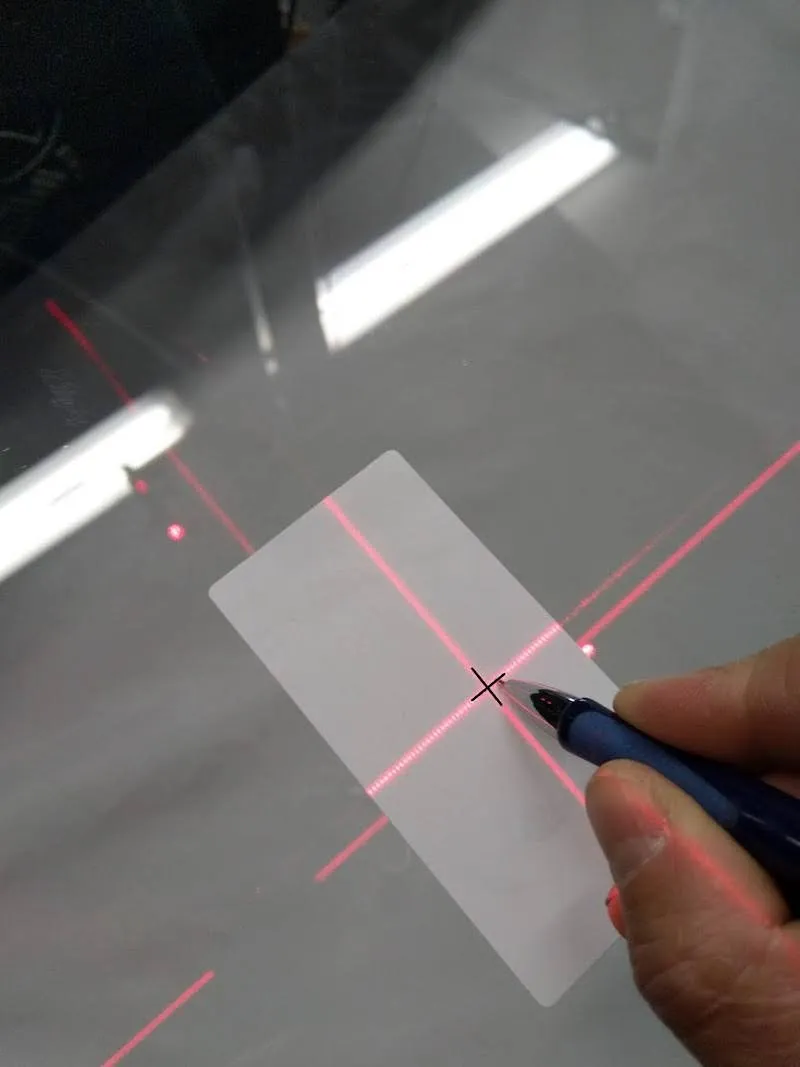

3.1. Na nálepku nakreslite malý krížik kopírujúci červený krížik laserov.

‍

‍

3.2. Ďalej spustite aplikáciu Locator na svojom mobilnom telefóne, nájdite riadiacu jednotku priradenú k robotovi a získajte prístup k servisnému GU. Nota: Podrobné pokyny o sieti nájdete v časti Podrobné požiadavky na sieť PhotoRobot (časť 8: Informácie o prílohe). Potom nájdite riadiacu jednotku priradenú k robotovi a získajte prístup k jej GUI.

‍

‍

3.3. V servisnom grafickom rozhraní otočte sklo otočnými ovládačmi o 90 stupňov a polohu krížových laserov opäť sledujte na nálepke. Tento krok opakujte dvakrát: otočte sklo o 90 stupňov, obkreslite laserový kríž, otočte o 90 stupňov a naposledy obkreslite laserový kríž.

‍

‍

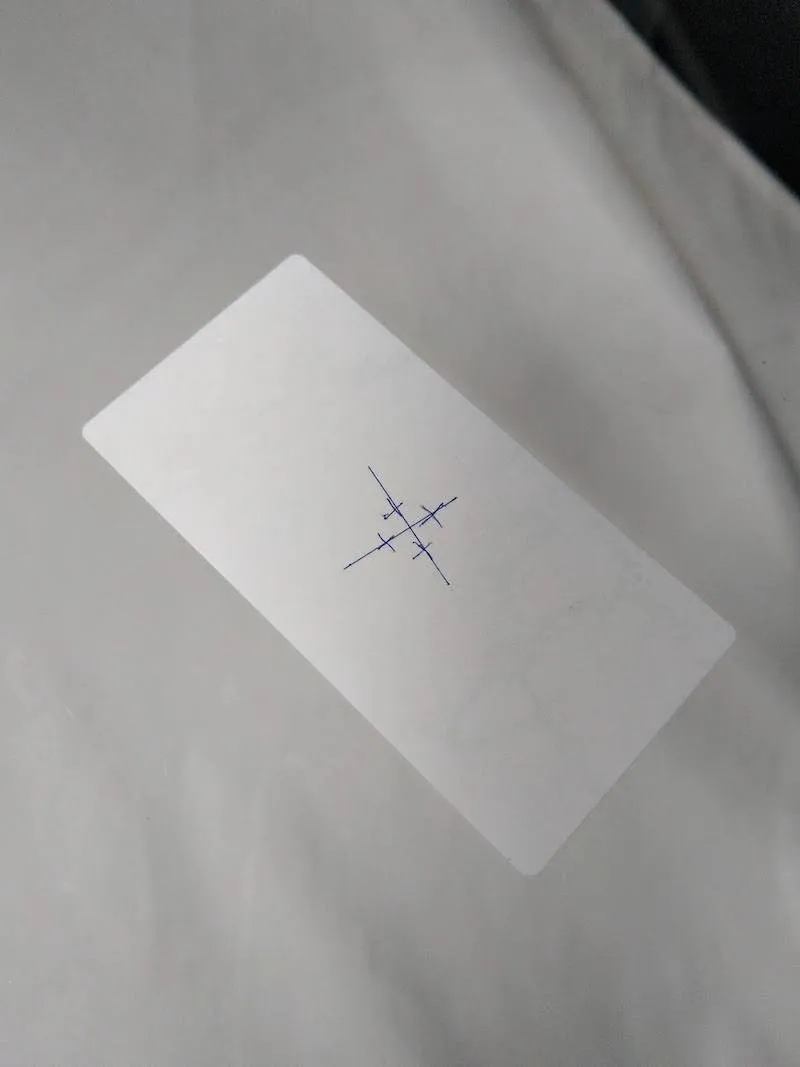

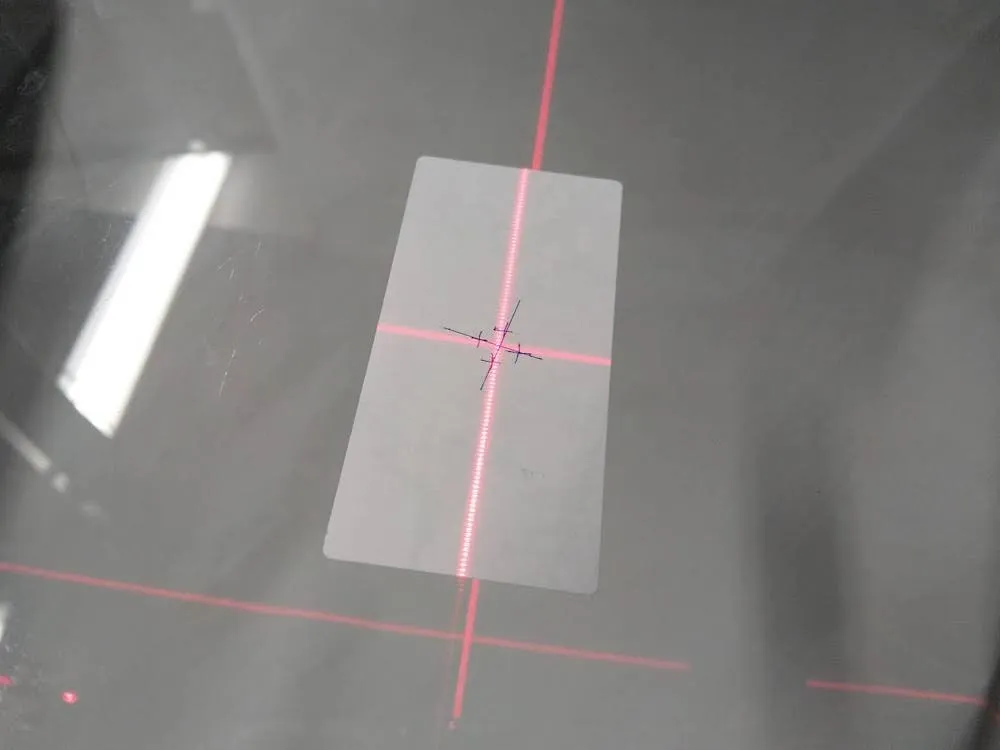

3.4. Po obkreslení štyroch krížikov na nálepke spojte každý protiľahlý krížik rovnými čiarami. Výsledný kríž medzi jednotlivými krížikmi bude predstavovať skutočný stred sklenenej dosky.

‍

‍

3.5. Nakoniec nastavte oba lasery na identifikovaný stred. Laserový systém bude teraz vycentrovaný a zarovnaný s absolútnym stredom rotácie dosky.

‍

‍

‍

4. C1300 Špeciálne lasery na zarovnanie a centrovanie

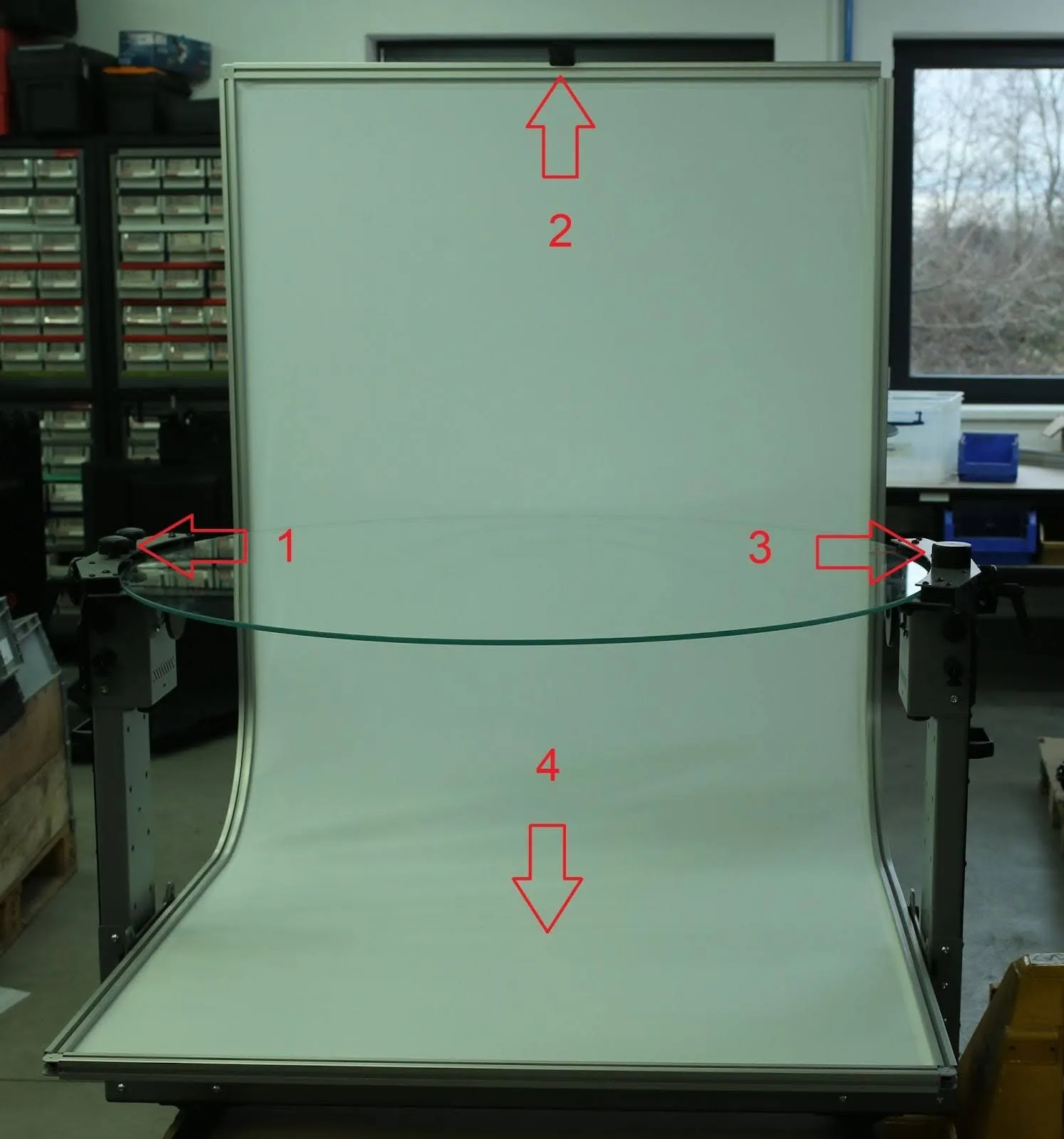

4.1. Pri vyrovnávaní a centrovaní laserov na robote C1300 dbajte na špeciálny laserový systém. Laserový systém C1300 má v porovnaní s inými PhotoRobot niekoľko rozdielov. Aj keď sú fyzikálne princípy rovnaké, konštrukcia laserového systému C1300 zahŕňa inštaláciu štyroch laserov.

‍

‍

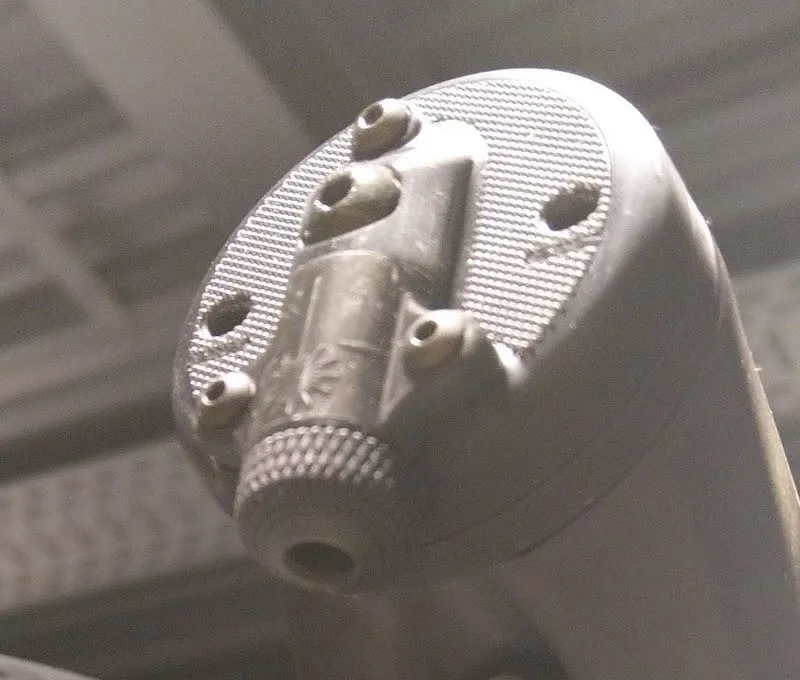

4.2. V tomto systéme je Laser 4 neoddeliteľnou súčasťou kostry robota C1300. Laser 4 je krížový laser a zo spodnej strany presvitá cez biele pozadie. Ak chcete upraviť polohu lasera, nájdite štyri strieborné skrutky na odkrytie stredovej štvorcovej časti lasera.

‍

‍

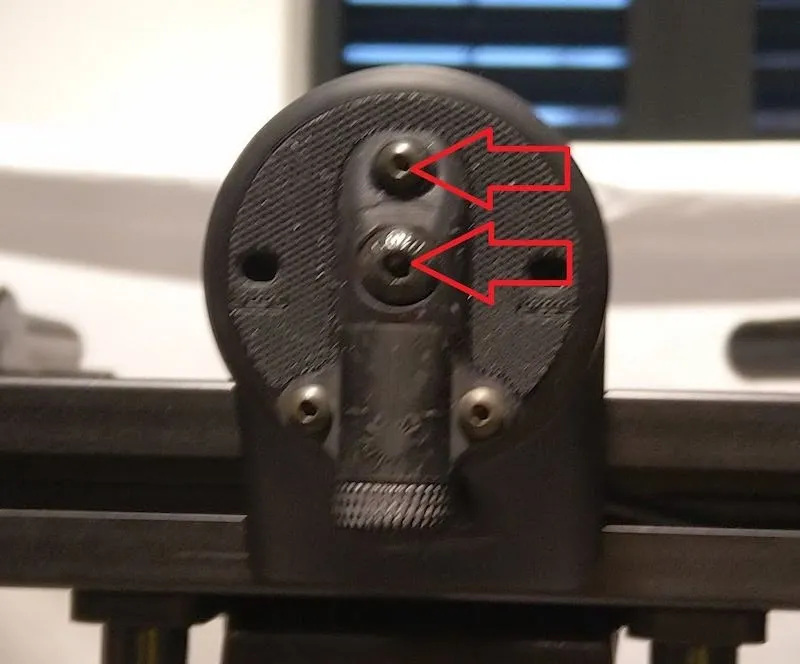

4.3. Po odkrytí stredovej štvorcovej časti krytu Laser 4 manuálne nastavte polohu pomocou dvoch skrutiek, ktoré držia plastové puzdro lasera.

Nota: Laser 1, Laser 2 a Laser 3 majú rovnakú konštrukciu ako Laser 4. Sú to tiež všetky čiarové lasery:

‍

‍

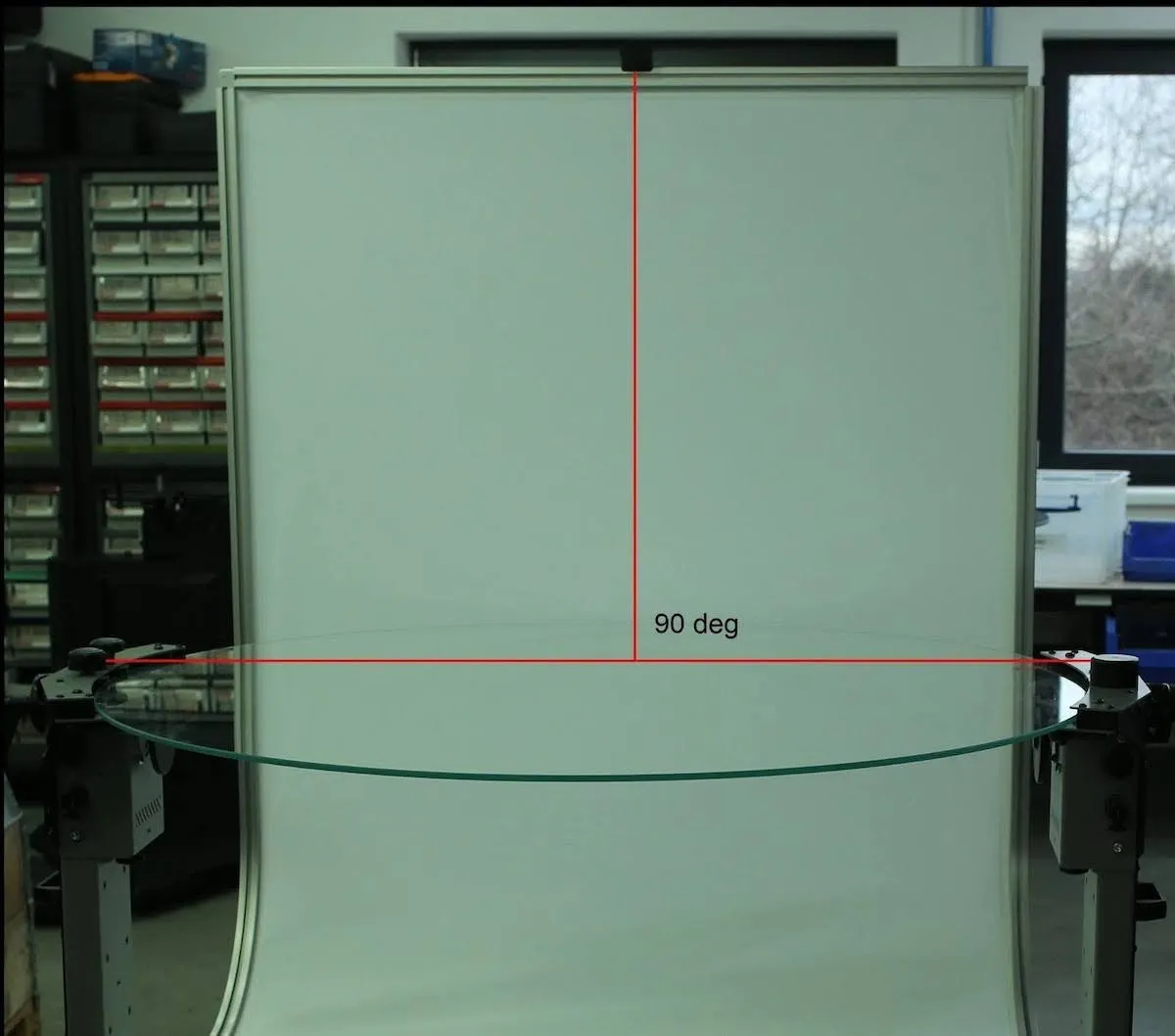

4.4. Nakoniec, pri vyrovnávaní a centrovaní laserov sa uistite, že medzi laserovou čiarou od horného lasera a sklenenou platňou je uhol 90 stupňov.

‍
