Používateľská príručka Turning Platform - Standard, HT / RotoPower

‍

Tento používateľský manuál má za cieľ podporiť zákaznícku prevádzku platformy PhotoRobot Turning Platform. Informácie pokrývajú štandardnú verziu zariadenia aj verziu Turning Platform High Torque (HT) / RotoPower. Systém obsahuje všeobecný prehľad s popismi komponentov, príslušenstva a rozšírení. Cieľom je uľahčiť všeobecné pochopenie pracovnej stanice, základné testovanie, prvé použitie a nepretržitú prevádzku PhotoRobot.

Dôležitý: Počiatočná inštalácia systému PhotoRobot musí byť vždy vykonaná oprávneným orgánom PhotoRobot. Orgány s oprávnením na inštaláciu PhotoRobot sú schváleným distribútorom alebo zástupcom samotného výrobcu.

Nota: Vždy sa pred prvým použitím pozrite na bezpečnostné informácie a pokyny PhotoRobot, ako aj na manuál, ktorý je špeciálne priložený k vášmu zariadeniu.

‍

‍

PhotoRobot Turning Platform - Standard & HT / RotoPower

Ďakujem a gratulujem k kúpe platformy PhotoRobot Turning Platform. Turning Platform predstavuje desaťročia priamych skúseností a inovácií v automatizovanej fotografickej technológii. A rovnako ako všetky systémy PhotoRobot, aj toto zariadenie je možné prispôsobiť jedinečným potrebám vášho podnikania. Funguje s širokým spektrom príslušenstva a je kompatibilný v kombinácii s rozširnými robotmi ako robotické rameno a kocka. Ešte lepšie je, že PhotoRobot poskytuje skvelý ekosystém hotových riešení pre zákazníkov PhotoRobot, ktorý zabezpečuje pôsobivé výsledky – jednoducho, rýchlo a konzistentne. Vitajte v štúdiu poháňanom PhotoRobot.

‍

‍

1. Popis produktu - Sústružnícka platforma

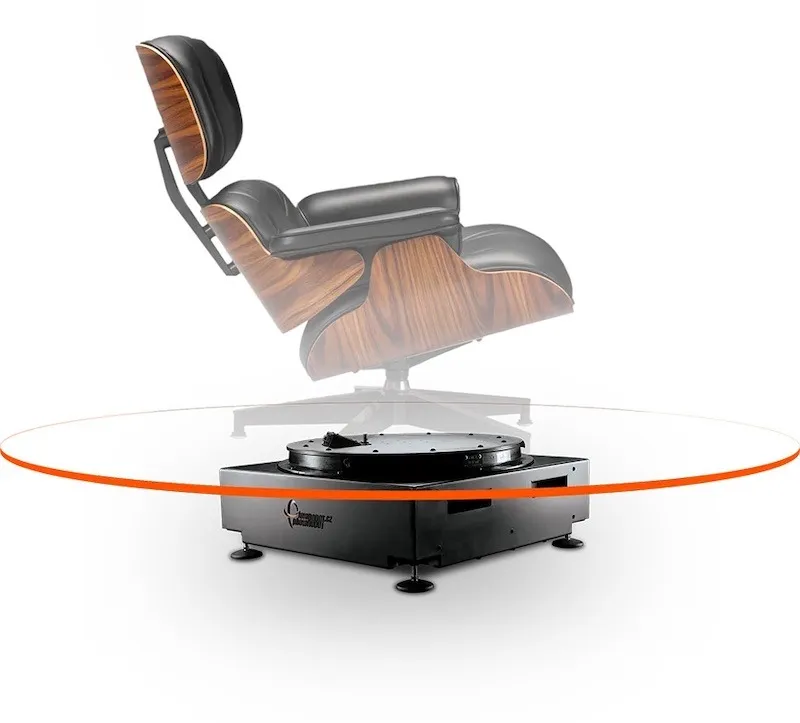

Otočná plošina je robustná, motorizovaná foto otočná plošina na otáčanie malých po veľké, ľahké a ťažké objekty pre 360-stupňovú fotografiu. Je dostupná v dvoch verziách: štandardnej verzii Turning Platform a Turning Platform HT / RotoPower.

Naopak, verzia HT / RotoPower Turning Platform má napájanie v otočnej časti platformy. Elektrická zásuvka umožňuje zapojiť elektrické spotrebiče a zapínať ich počas prevádzky otočnej plošiny.

Obe verzie Turning Platform majú robustný dizajn a podporujú širokú škálu príslušenstva, ktoré slúžia ako univerzálne riešenie pre turntable fotografiu. Zároveň softvérové ovládanie synchronizuje plynulú rotáciu gramofónu so snímaním fotoaparátu a štúdiovými svetlami, čím automatizuje fotografovanie a postprodukciu.

‍

‍

Technické špecifikácie a kľúčové vlastnosti otočnej platformy zahŕňajú:

• Veľkosť gramofónu s priemerom až 280 cm (9,2 ft) pre malé až veľké objekty.
• Nosnosť do 1 500 kg (3 307 lb).
• Prevodovka s nulovou svetlosťou a vysokým krútiacim momentom.
• Spoľahlivé podpery zabezpečujú stabilitu gramofónovej platne, bez akéhokoľvek pohybu pri zastavení.
• Rampa pre jednoduchý prístup k točne (napríklad pre motocykle).
• Transformovateľná HT / RotoPower verzia na virtuálny mólo na fotografovanie a natáčanie živých modelov.
• Voliteľné nastavenie s rozšírením Robotic Arm V8 a stojanmi na figuríny.
• Široká ponuka príslušenstva na fotografovanie na gramofónoch.
• Softvérové ovládanie robotickej pracovnej stanice, kamery, svetlá a postprodukciu.

‍

1.1. Integrácia štúdia - Turning Platform

V štúdiu Turning Platform podporuje automatizované fotografovanie malých až veľkých predmetov s hmotnosťou až 1 500 kg (3 307 lb). To zahŕňa predovšetkým položky od domácich spotrebičov a nábytku až po záhradné traktory, stroje a malé motorové vozidlá. Malé rampy umožňujú jednoduchý prístup k točne, zatiaľ čo prenos bez voľnej výšky zabezpečuje plynulú rotáciu rotácie pre akýkoľvek objekt.

K dispozícii sú štyri veľkosti platní: 2,8 m (9,2 ft); 2,6 m (8,5 ft) × 2 m (6,6 ft); 1,8 m (5,9 ft); 1,0 m (3,3 stopy). Zároveň je Otočná platforma kombinovateľná s rozšírením robotického ramena pre rýchlejšiu viacradovú a 360-stupňovú rotačnú fotografiu veľkých produktov.

Ak používate otočnú platformu HT / RotoPower, platforma je tiež transformovateľná na nekonečnú dráhu Virtual Catwalk na fotografovanie a natáčanie živých modeliek

‍

1.2. Prehľad zariadenia na otočnej platforme

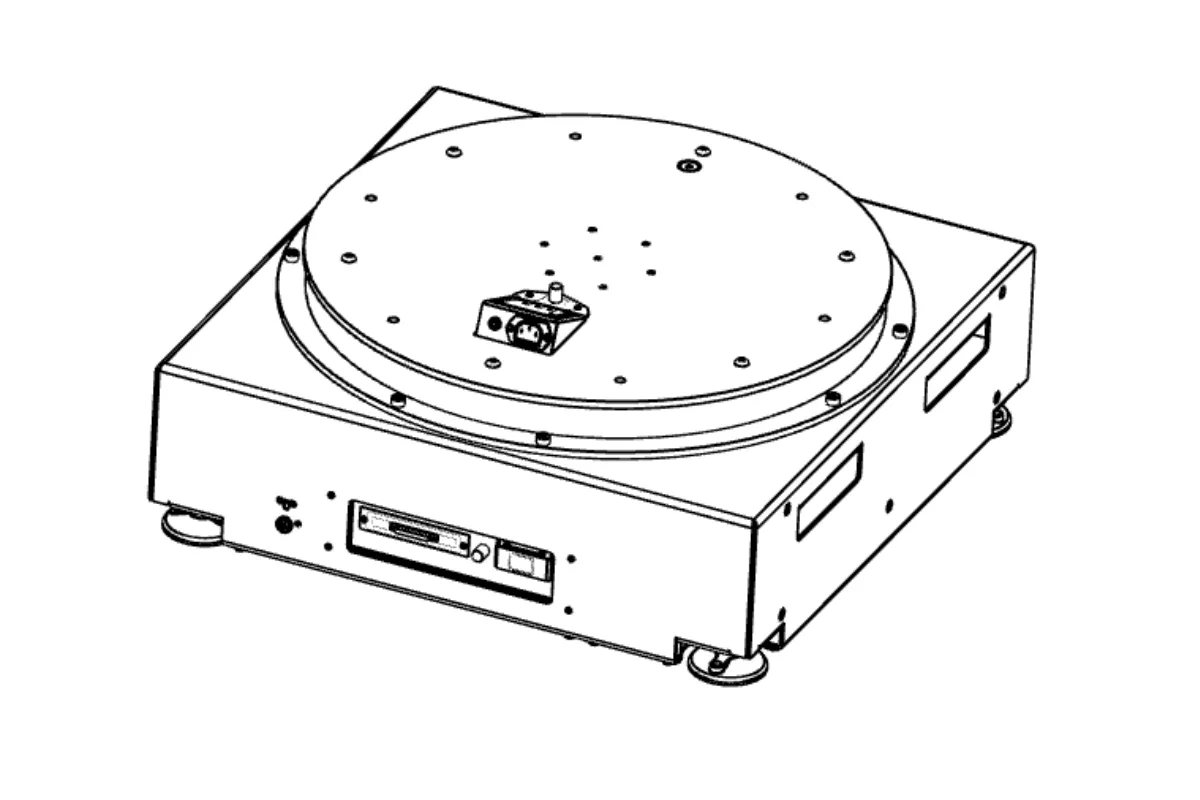

1.2.1. Otočná plošina HT / RotoPower poskytuje prevodovku bez svetlej výšky a vysoký krútiaci moment, aby zabezpečila výnimočný výkon točnej plošiny. V porovnaní so štandardnou verziou Turning Platform má HT / RotoPower napájací zdroj v otočnej časti platformy. To umožňuje pripojiť elektrické spotrebiče na ich zapnutie a zároveň fotografovať predmet počas rotácie pre 360-stupňovú fotografiu.

‍

‍

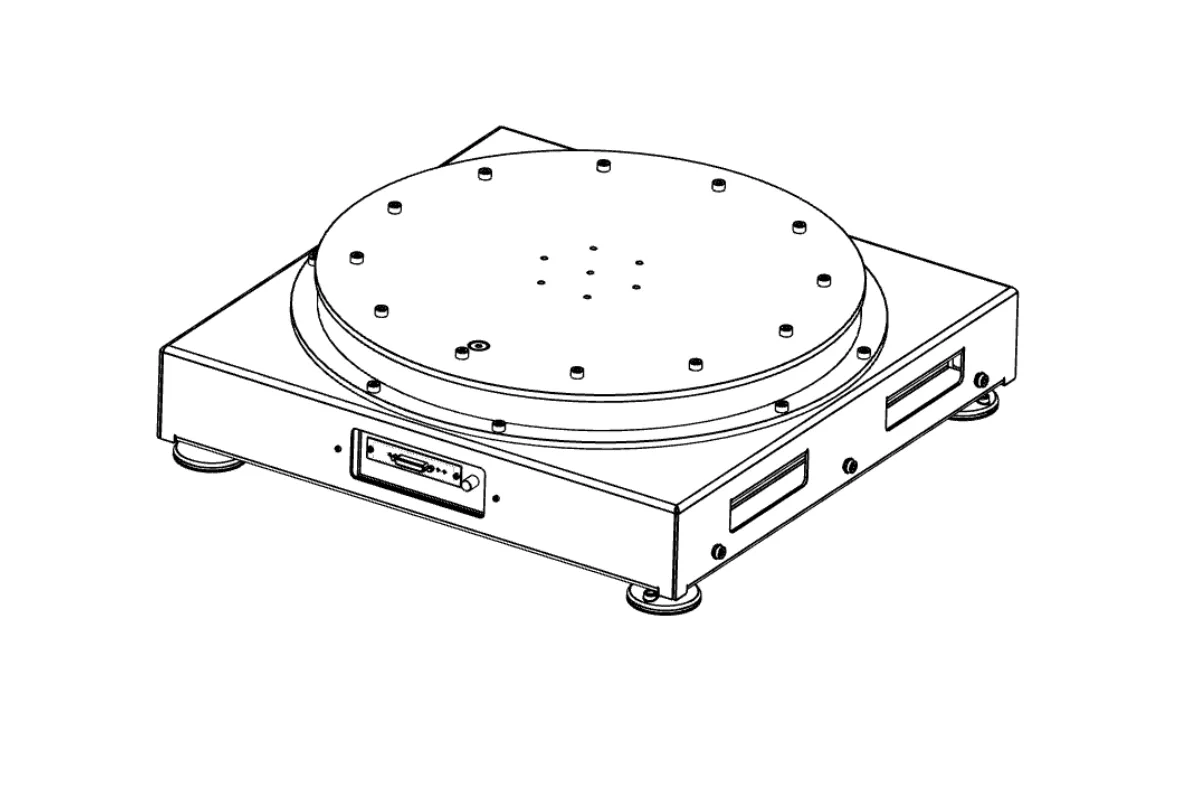

1.2.2. Otočná plošina (štandardná verzia) má platňu bez napájania v rotačnej časti. Je užitočný na fotografovanie predmetov, ktoré počas fotografovania nevyžadujú napájanie.

‍

‍

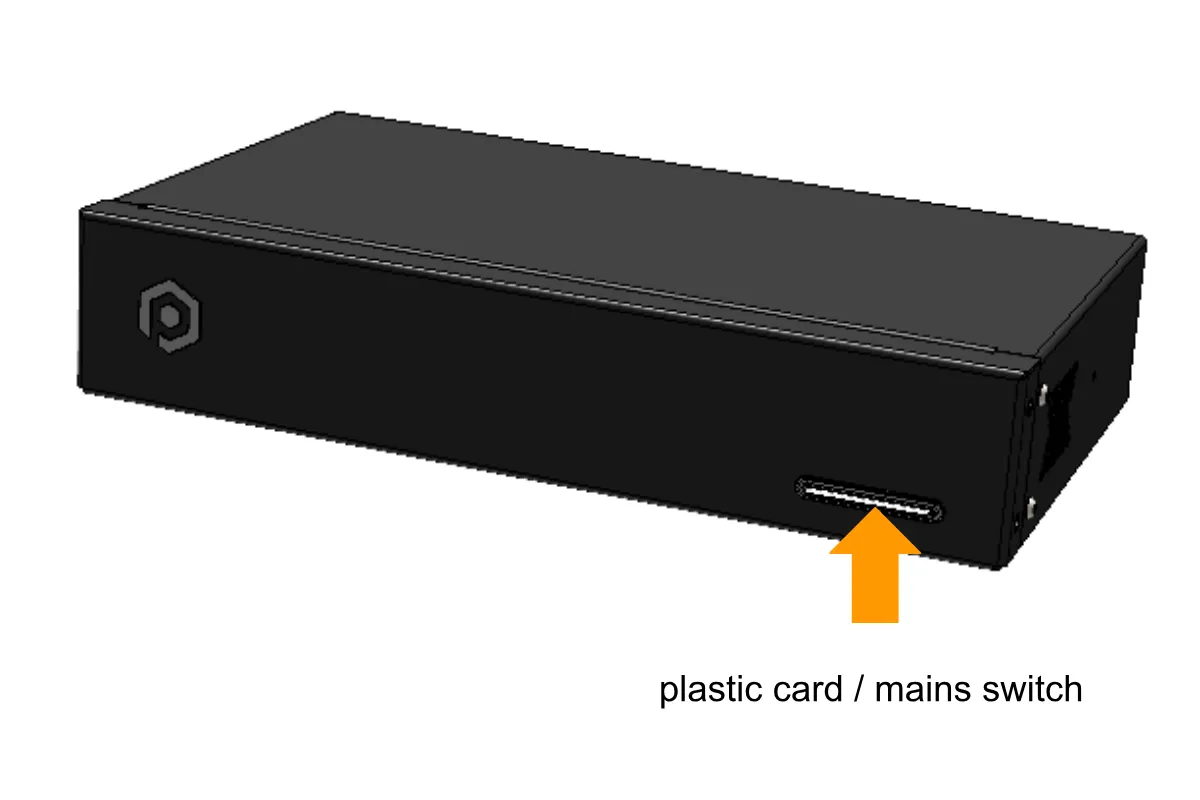

1.2.3. Všimnite si, že riadiaca jednotka je samostatná, ale neoddeliteľná súčasť stroja Otočiacej plošiny, ktorá sa zapne a zabezpečí kontrolu nad zariadením. Zvyčajne je riadiaca jednotka umiestnená v samostatnom PhotoRobot HD rackovom púzdre, ktoré je dodávané so systémom. Na prednej strane riadiacej jednotky je plastový prepínač na kartu / sieť.

‍

‍

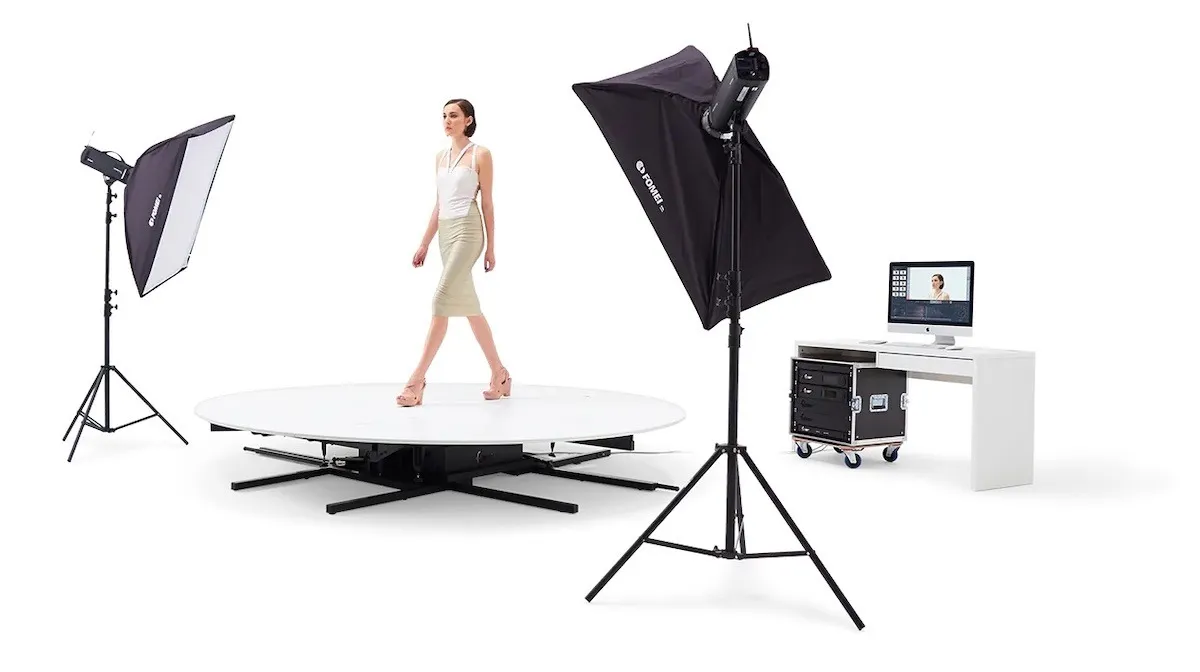

1.3. Turning Platform - rozšírenie virtuálneho móla

Premena otočovacej platformy na virtuálnu lávku je možná vďaka otočnej platforme HT / RotoPower. Virtuálna lávka potom zapadá do priestoru 7 x 7 metrov, ktorý pokrýva rotačnú dynamiku otočnej platne v kombinácii s pásom na chôdzu. Existujú dva smery pohybu: pohyb pásu pripomínajúceho bežecký pás a pohyb rotujúcej plošiny. Oba sa dokážu súčasne otáčať počas prevádzky pásu, aby fotografovali alebo natáčali živé modely kráčajúce po nekonečnej dráhe.

‍

‍

Nota: Pre viac informácií o konfigurácii a inštrukciách na obsluhu Catwalk si pozrite PhotoRobot Virtual Catwalk User Guide.

‍

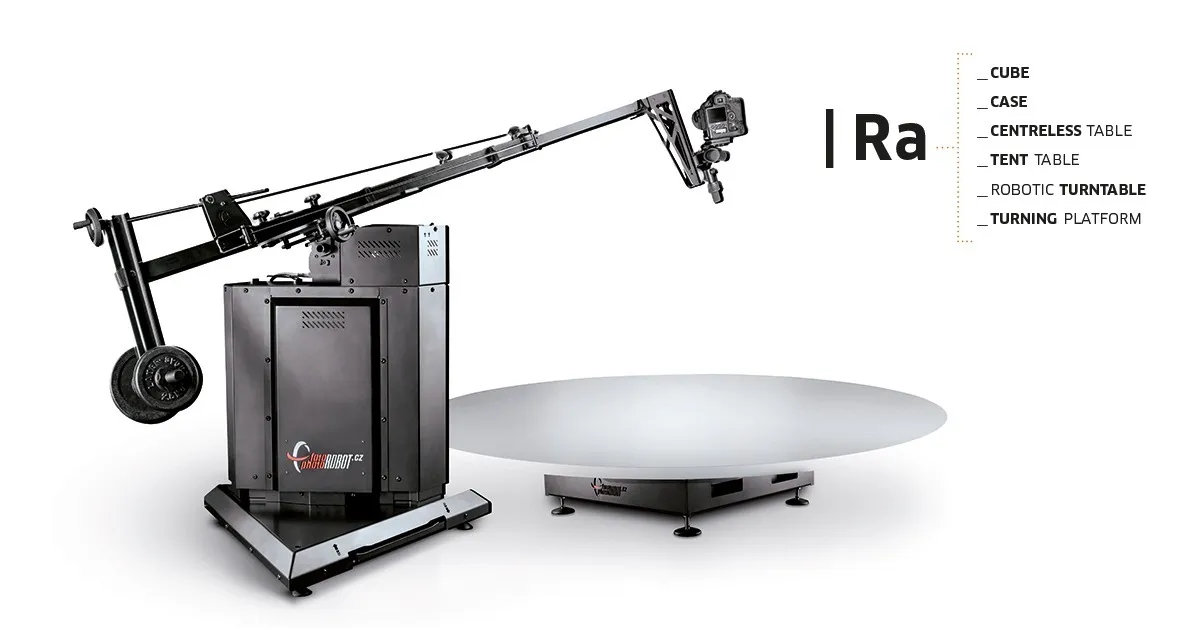

1.4. Otočná platforma - rozšírenie robotického ramena V8

Ako voliteľný rozšírený doplnok je Turning Platform kompatibilný s Robotic Arm V8 , čo umožňuje zrýchlenie jednoradovej a 360-stupňovej fotografie veľkých objektov.

‍

‍

Nota: Robotické rameno je kompatibilné s väčšinou rotačných gramofónov a zariadení PhotoRobot, vrátane robota Cube. Ak používate Turning Platform alebo iné zariadenie PhotoRobot s robotickým ramenom, pozrite si Príručku používateľa Robotic Arm V8 pre ďalšiu podporu.

‍

‍

2. Pokyny na prvé použitie

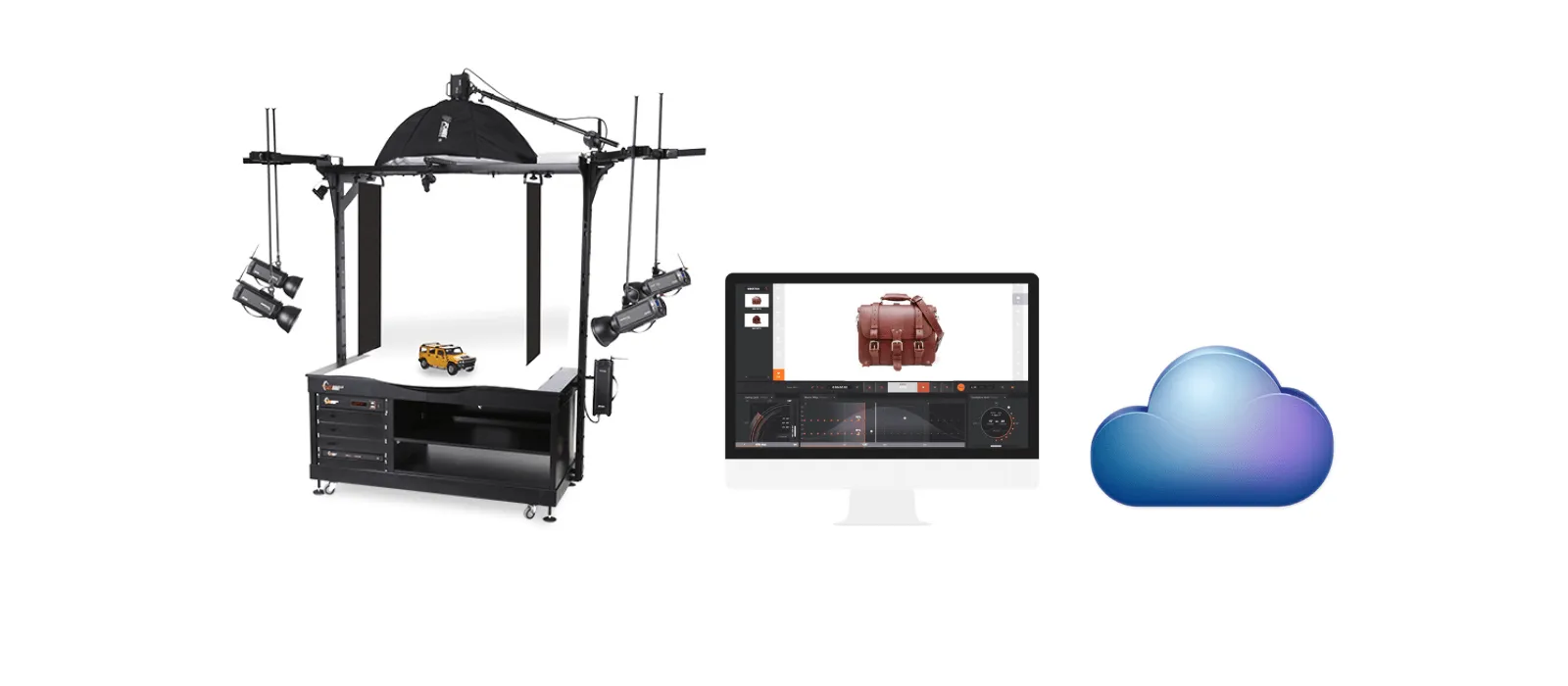

Pred prvým použitím platformy PhotoRobot Turning Platform je potrebné pochopiť koncept riešenia. PhotoRobot je modulárna jednotka pozostávajúca z hardvérových a softvérových komponentov. Z technického hľadiska to vyžaduje, aby sa PhotoRobot pripojil cez rovnakú sieť ako počítač, ktorý ho obsluhuje. Okrem toho musí mať sieť internetové pripojenie, aby mohla prevádzkovať služby PhotoRobot, ktoré sú dostupné v cloude.

Dôležitý: Vždy sa pozrite na PhotoRobot First Use & Basic Testing na potvrdenie technických požiadaviek a podrobné pokyny na pripojenie PhotoRobot do siete.

‍

2.1. Základné prevádzkové požiadavky

Vo všeobecnosti existujú nasledujúce základné prevádzkové požiadavky pre otočnú platformu.

• Riadiaca jednotka sa musí pripojiť k lokálnej sieti.
• Počítač je potrebný na spustenie Service GUI alebo softvéru operátora s názvom _Controls.
• Počítač sa musí pripojiť cez rovnakú sieť ako riadiaca jednotka.
• V sieti musí byť funkčné internetové pripojenie.

‍

‍

2.2. Požiadavky na distribúciu elektriny

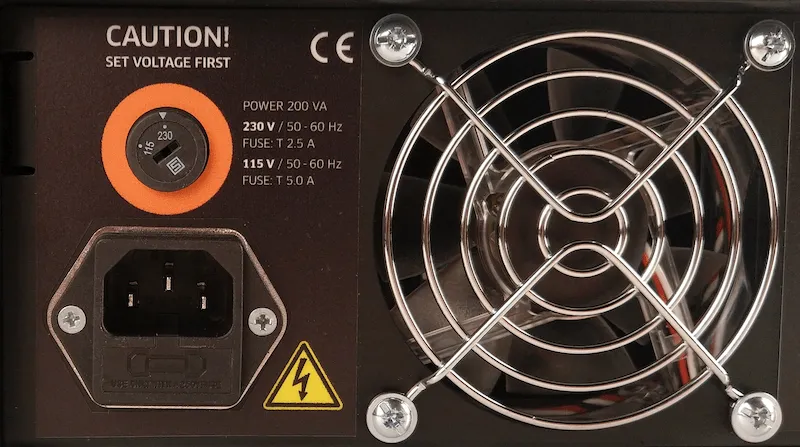

Ďalej musia používatelia skontrolovať parametre distribučnej sústavy elektriny (napr. napätie a frekvenciu). To vyžaduje kontrolu konektora RJ45 na zadnej strane riadiacej jednotky. Ak nastavenie riadiacej jednotky nie je v súlade s predpismi, najskôr ju nastavte tak, že manuálny volič napätia nájdete na zadnej strane riadiacej jednotky. Potom pripojte riadiacu jednotku k sieti cez ethernetový kábel pomocou konektora RJ45.

‍

‍

2.3. Požiadavky na konfiguráciu siete

Je potrebné splniť požiadavky na konfiguráciu siete pre prevádzku otočnej platformy.

• Server DHCP v sieti je povinný.
• Komunikácia TCP portov 7777, 7778 musí byť povolená.
• Vysielanie UDP na porte 6666 musí byť povolené.
• Pripojenie na internet je povinné.
• *. photorobot.com prístup musí byť povolený.
• as-unirobot.azurewebsites.net prístup musí byť povolený.
• Odporúča sa káblové pripojenie PhotoRobot k LAN.
• Pozrite si PhotoRobot Networking Prerequisites & Configuration na potvrdenie správneho nastavenia a riešenie problémov podľa potreby.
• Zapojte zástrčku do elektrickej zásuvky.

Nakoniec stlač hlavný vypínač na riadiacej jednotke. Keď sa stav zmení, svetlo sa zmení z blikajúceho na stabilné, čo signalizuje, že riadiaca jednotka je pripravená na prevádzku.

‍

2.4. Nájdite IP adresu PhotoRobot v sieti LAN

Na nájdenie IP adresy Turning Platform použite nasledujúce podporné aplikácie na vyhľadávanie PhotoRobot v sieti.

• Windows - frfind pre Windows
• Mac OS X - frfind pre macOS
• Android – PhotoRobot Locator v službe Google Play
• iPhone, iPad - PhotoRobot Locator v iTunes

Poznámka: Po nájdení zariadenia PhotoRobot pomocou podpornej aplikácie skopírujte IP adresu. Potom vložte IP adresu PhotoRobot do akéhokoľvek webového prehliadača vo formáte URL. Ak bude úspešné, spustí sa Service GUI, ktoré zobrazí základné používateľské rozhranie na testovanie PhotoRobot.

‍

2.5. Vykonať základné testovanie otočnej platformy

Po otvorení servisného GUI použite jednoduché ovládacie prvky používateľského rozhrania na najprv zapnutie motora a potom otočenie platformy do požadovaného uhla.

‍

‍

• Zapnite motory (šípka 1), skúste otočiť (šípka 2).
• Ak sa sklenená platňa otáča, vaše zariadenie PhotoRobot Turning Platform je pripravené na pravidelnú prevádzku.

‍

‍

3. PhotoRobot _Controls softvér

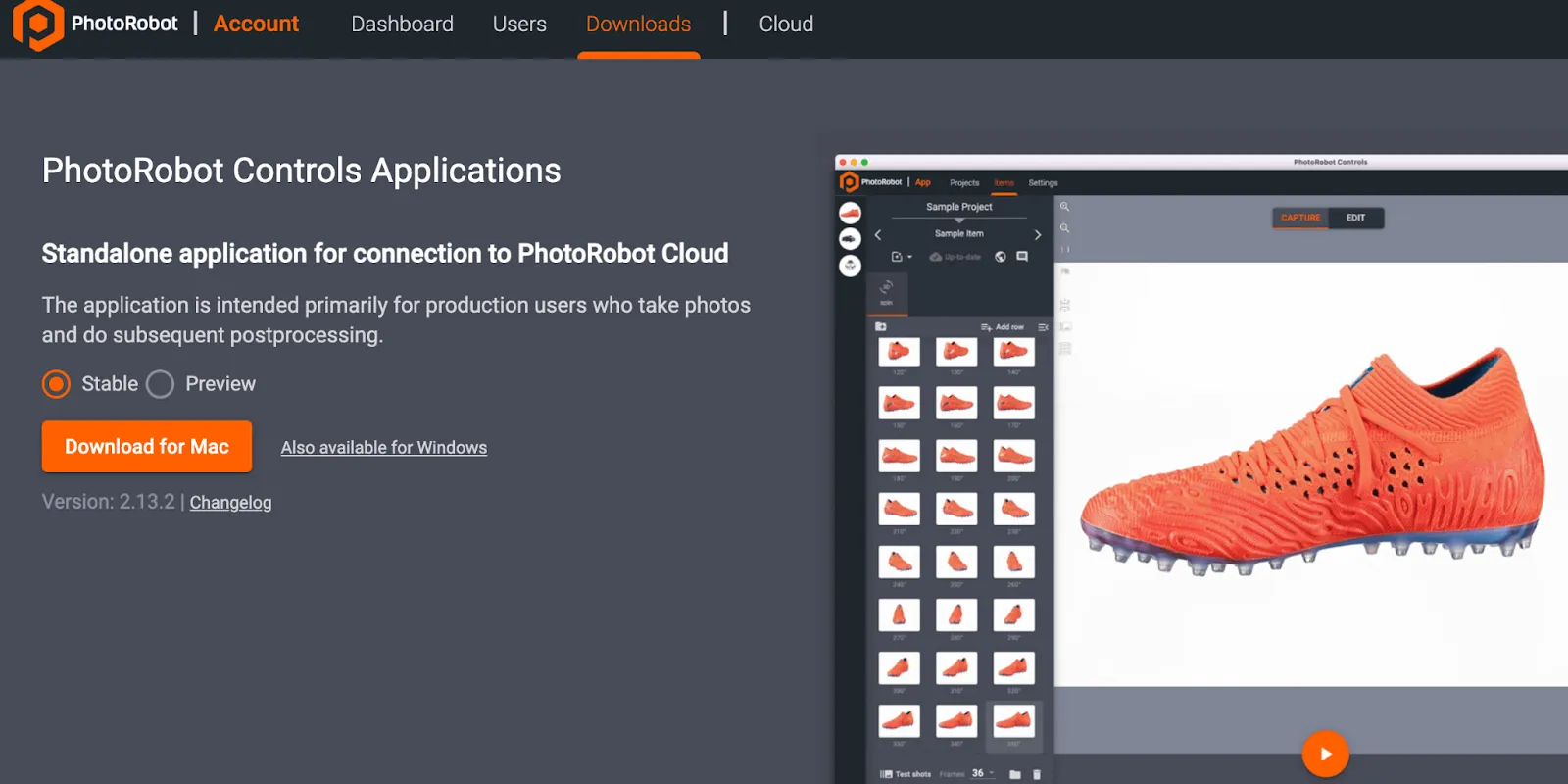

Majte na pamäti, že softvér PhotoRobot Controls App ("CAPP") nie je súčasťou doručenia zariadenia; ide o samostatný nákup od zariadenia. Stiahnutie CAPP je dostupné cez váš účet PhotoRobot, zatiaľ čo CAPP poskytuje plnú kontrolu nad Turning Platform a ďalšími zariadeniami PhotoRobot. CAPP integruje ovládanie robotov, kamier, štúdiových svetiel a postprodukcie. To zahŕňa funkcie riadenia pracovných tokov, ako aj nevyhnutné funkcie pre efektívnu automatizáciu v postprodukcii.

‍

‍

Nota: Pri štarte po inštalácii majte na pamäti, že rozhranie sa môže automaticky spustiť v "wizard mode". Režim sprievodcu je zjednodušené používateľské rozhranie, ktoré umožňuje skenovať iba čiarové kódy na identifikáciu objektov a automatické začatie sekvencií zachytávania a následného spracovania.

Podrobné pokyny k inštalácii a používaniu softvéru PhotoRobot Controls nájdete v používateľskom manuáli PhotoRobot Getting Started.

‍

‍

4. Informačné štítky

4.1. Prehľad symbolov

‍

4.2. Štítky strojov a komponentov

Pre informačné štítky pre konkrétne stroje a komponenty pozrite sekciu Informačné štítky (3.1.) v PhotoRobot Safety Information and Instructions.
