PhotoRobot Virtual Catwalk – prvé použitie

Tento používateľský manuál poskytuje technické informácie o základnom pochopení a funkčnej prevádzke PhotoRobot Virtual Catwalk. Jeho cieľom je podporiť zákazníkov PhotoRobot, ktorí si nedávno zakúpili svoje zariadenie, a zjednodušiť onboarding novej technológie. To zahŕňa všeobecný prehľad zariadenia Virtual Catwalk, pokyny na pripojenie zariadenia do siete a kroky na prvé použitie systému.

Nota: Vždy sa pred prvým použitím pozrite na bezpečnostné informácie a pokyny PhotoRobot, ako aj na manuál, ktorý je špeciálne priložený k vášmu zariadeniu.

Dôležitý: Počiatočná inštalácia zariadenia PhotoRobot musí byť vždy vykonaná oprávneným orgánom PhotoRobot. Orgány s oprávnením na inštaláciu PhotoRobot sú schváleným distribútorom alebo zástupcom samotného výrobcu.

‍

‍

Prvý návod na PhotoRobot Catwalk

Ďakujem a gratulujem k kúpe vášho PhotoRobot Virtual Catwalk. Vaše zariadenie PhotoRobot predstavuje desaťročia priamych skúseností, poznatkov a inovácií v automatizovanej fotografii. Jeho dizajn je tiež ohľadom na vaše a jedinečné podnikanie každého zákazníka. PhotoRobot je modulárny, aby podporoval široké spektrum prípadov použitia, pričom každý konkrétny prípad pomáha priniesť úžitok celému ekosystému PhotoRobot. Použite nasledujúcu dokumentáciu na oboznámenie sa s riešením PhotoRobot a na inštrukcie k prvému používaniu vášho zariadenia.

Ak narazíte na problémy, pozrite si PhotoRobot Troubleshooting pre riešenia bežných problémov s hardvérom, robotmi, kamerami, svetlami, strihom a postprodukciou.

‍

‍

1. Popis zariadenia - PhotoRobot Virtual Catwalk

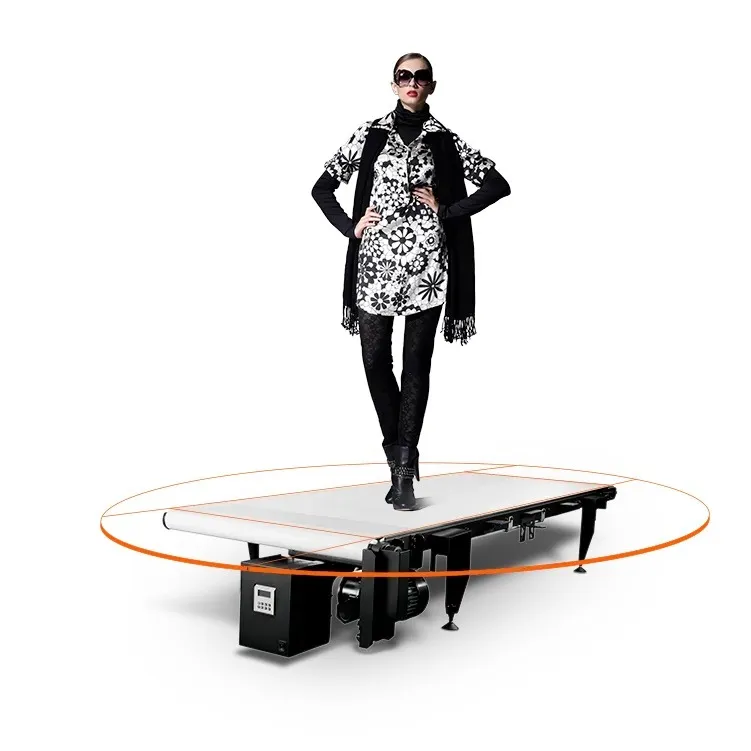

PhotoRobot's Virtual Catwalk v prevádzke sa stáva nekonečnou 360-stupňovou dráhou pre módnu fotografiu a video. Zariadenie pozostáva z bežeckého pásu na rotujúcej platforme, ktorá sa otáča o 360 stupňov. Zároveň zostávajú kamery na mieste okolo platformy, čo vedie k fotografiám a videám s efektom lietacej kamery. Pracovná stanica je vhodná na 360-stupňovú produktovú fotografiu pomocou modelov alebo fotografovanie stredne veľkých až veľkých objektov, keď pás nie je v prevádzke. Je tu tiež jednoduchý vstup a výstup z plošiny, s nastaviteľnou rýchlosťou pre väčšiu stabilitu pri pohybe.

‍

‍

Kľúčové technologické prvky PhotoRobot Catwalk zahŕňajú:

• Prispôsobiteľné ovládanie pohybu (s diaľkovým nastavením rotácie gramofónu a rýchlosti bežeckého pásu od 0 do 10 km/h, aby dokonale vyhovovalo akémukoľvek modelu).
• Jednoduchý vstup a výstup (široká platňa otočnej plošiny je upevnená podperami pre väčšiu stabilitu a bezpečnosť).
• Všetko na jednom mieste (bez potreby presúvať sa na alebo z lokality).
• Nastaviteľná úroveň (s možnosťou nainštalovať lávku priamo do podlahy, aby bola v rovine s pracovnou plochou).

‍

1.1 Prehľad zariadenia - Virtuálna lávka

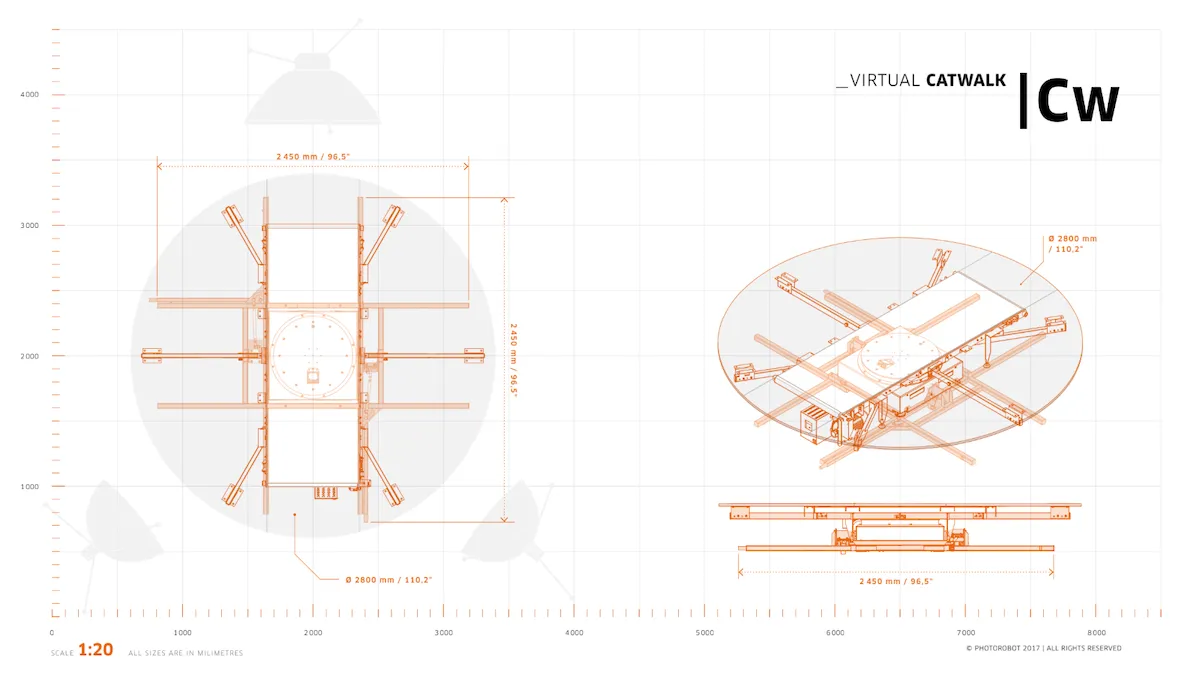

PhotoRobot Virtual Catwalk sa zmestí do priestoru 7 x 7 metrov a pokrýva rotačnú dynamiku otočnej platne v kombinácii s pásom na chôdzu. To umožňuje dva smery pohybu. Je tu pohyb pásu podobného bežeckému pásu a potom rotačná plošina, ktorá sa môže otáčať súčasne počas prevádzky pásu. Zároveň plná kontrola smeru a rýchlosti pohybu spolu s mobilnými okrajovými podporami zabezpečuje bezpečnosť aj stabilitu počas prevádzky zariadenia.

‍

‍

1.2. Hlavné komponenty virtuálneho móla

1.2.1. Masívny pohonný motor v stroji umožňuje regulovateľnú rýchlosť bežeckého pásu od 0 do 10 km/h a poháňa 360-stupňovú rotáciu platformy.

‍

‍

1.2.2. Upozorňujeme, že umiestnenie riadiacej jednotky nie je vo vnútri lávky. Namiesto toho je riadiaca jednotka oddelená od stroja, zvyčajne vo vnútri samostatného PhotoRobot HD rackového puzdra.

‍

‍

1.2.3. Ak sa zariadenie nepoužíva na nahrávanie videa, je možné odstrániť remeň a namiesto toho použiť gramofón na 360-stupňovú produktovú fotografiu. To je možné v režime RotoPower, ale aj v kombinácii s voliteľným rozšírením PhotoRobot Robot Arm.

‍

‍

‍

2. Pred prvým použitím PhotoRobot Catwalk

Pred prvým použitím PhotoRobot je potrebné pochopiť povahu riešenia PhotoRobot. PhotoRobot je technicky modulárna jednotka, ktorá pozostáva z hardvérových a softvérových komponentov. To vyžaduje, aby PhotoRobot mal pripojenie k rovnakej sieti ako počítač, ktorý ho obsluhuje.

Dôležitý: Vždy sa pozrite na PhotoRobot First Use & Basic Testing pre technické požiadavky a návody na pripojenie PhotoRobot k sieti.

Vo všeobecnosti musia byť splnené nasledujúce predpoklady prevádzky.

• Riadiaca jednotka sa musí pripojiť k lokálnej sieti.
• V počítači musí byť spustené grafické používateľské rozhranie služby alebo softvér operátora s názvom _Controls.
• Počítač sa musí pripojiť cez rovnakú sieť ako riadiaca jednotka.
• Musí existovať funkčné internetové pripojenie cez sieť.

‍

‍

Okrem toho musia byť parametre distribučného systému elektriny v súlade s požiadavkami (napr. napätie a frekvencia). Na to použite konektor RJ45 na zadnej strane riadiacej jednotky. Ak nastavenie riadiacej jednotky nie je v súlade s predpismi, najskôr ju nastavte. Na to nájdite manuálny prepínač napätia na zadnej strane riadiacej jednotky. Potom pripojte riadiacu jednotku k sieti cez ethernetový kábel pomocou konektora RJ45.

‍

‍

Pre prevádzku Virtual Catwalk potom platia nasledujúce požiadavky na konfiguráciu siete.

• Server DHCP v sieti je povinný.
• Komunikácia TCP portov 7777, 7778 musí byť povolená.
• Vysielanie UDP na porte 6666 musí byť povolené.
• Pripojenie na internet je povinné.
• *. photorobot.com prístup musí byť povolený.
• as-unirobot.azurewebsites.net prístup musí byť povolený.
• Pozrite si PhotoRobot Networking Prerequisites & Configuration na potvrdenie správneho nastavenia a riešenie problémov podľa potreby.
• Zapojte zástrčku do elektrickej zásuvky.

Nakoniec stlačte hlavný vypínač na riadiacej jednotke. Keď sa stav zmení, svetlo prestane blikať a stane sa nepretržitým svetlom, čo signalizuje, že riadiaca jednotka je pripravená na prevádzku.

‍

2.1. Nájdite IP adresu PhotoRobot v LAN

Na lokalizáciu IP adresy Virtual Catwalk a ďalších zariadení PhotoRobot použite nasledujúce podporné aplikácie na vyhľadávanie PhotoRobot v sieti.

• Windows - frfind pre Windows
• Mac OS X - frfind pre macOS
• Android – PhotoRobot Locator v službe Google Play
• iPhone, iPad - PhotoRobot Locator v iTunes

Poznámka: Po lokalizácii zariadenia PhotoRobot pomocou podpornej aplikácie skopírujte IP adresu a vložte ju do akéhokoľvek webového prehliadača otvoreného na počítači. Ak bude úspešný, otvorí sa servisné GUI, ktoré zobrazí základné používateľské rozhranie na testovanie PhotoRobot.

‍

2.2. Napájanie na móle PhotoRobot

V servisnom rozhraní zariadenia potom zapnite motor pomocou zeleného tlačidla napájania Motor ON.

‍

‍

2.3. Spustiť základné testovanie pre PhotoRobot Catwalk

Nakoniec, ak chcete otestovať, či je PhotoRobot plne funkčný, použite ovládacie prvky rozhrania GUI služby na otočenie plošiny do ľubovoľného požadovaného uhla.

‍

• Zapnite motory (šípka 1), skúste otočiť (šípka 2).
• Ak robot dodržiava pohybové pokyny, vaše zariadenie PhotoRobot je pripravené na bežnú prevádzku.

‍

‍

3. PhotoRobot _Controls softvér

Softvér PhotoRobot _Controls App poskytuje kontrolu nad celou robotickou pracovnou stanicou Virtual Catwalk. To zahŕňa diaľkové ovládanie všetkých robotov, kamier a osvetlenia. Softvér riadi workflow a poskytuje potrebné funkcionality pre efektívnu automatizáciu v oblasti následného spracovania.

‍

‍

Dôležité: PhotoRobot _Controls App softvér je dostupný na stiahnutie cez váš PhotoRobot účet. Nie je súčasťou dodávky stroja; kupuje sa samostatne od stroja.

Nota: Podrobné informácie a technické pokyny na používanie PhotoRobot _Controls softvéru nájdete v PhotoRobot Getting Started.

‍

‍

4. Informačné štítky

4.1. Prehľad symbolov

‍

4.2. Štítky strojov a komponentov

Pre štítky konkrétnych strojov a komponentov sa pozrite na dokument PhotoRobot Safety Information and Instructions v sekcii Informačné štítky (3.1.).
